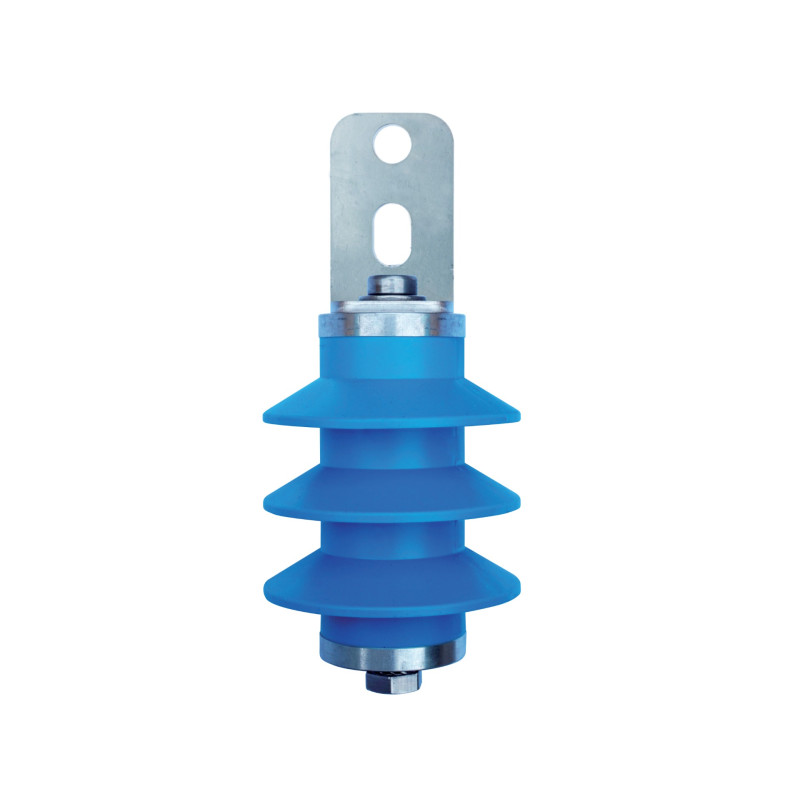

P400G - Žemos įtampos ribotuvas - 50803

P250G ir P400G – naujo tipo žemos įtampos viršįtampių ribotuvai, 1 tipo VLD-F, atitinkantys ČSN EN 50122-1, 2 leidimas: 2011, reikalavimus, skirti apsaugoti neįprastai įtampą turinčias geležinkelio traukos maitinimo šaltinių metalines dalis, maitinamas nuolatine arba kintama įtampa. Jie naudojami efektyviai apsaugoti asmenis, kurie gali prisiliesti prie šių dalių žaibo smūgio metu arba nutrūkus kontaktiniam tinklui. Iškroviklis turi didelę vidinę varžą, kai tiekiama įtampa yra mažesnė už nurodytą vardinę vertę UV DC, ir laidus, kai šis lygis viršijamas. Įvykus gedimui dėl kontaktinio tinklo maitinimo šaltinio dalies ir laidžios dalies, atsitiktinai prijungtos prie grįžtamosios linijos, sujungimo, iškroviklis apsaugo nuo neleistinos prisilietimo įtampos, pravesdamas ir atjungdamas maitinimo šaltinį. Pagal ČSN EN 50122-1, 2 leidimas: 2011, 2:2011, šio tipo žaibolaidiklis pirmiausia rekomenduojamas jungtims tarp saugomos dalies ir traukos linijų grįžtamojo tinklo arba srovės daviklio srityje, kur jis gali liestis su laidininku arba pažeistu srovės davikliu; taip pat ant stiebo laikančiųjų konstrukcijų, kurios gali būti įjungtos po izoliacijos gedimo. Kai tiekiama įtampa vėl nukrenta žemiau nurodyto nominaliojo lygio, daviklis grįžta į nelaidžią būseną. Funkcinė P250G (P400G) dalis yra specialus dujomis užpildytas žaibolaidiklis, kurio sutrumpintas atsako laikas yra 20 ns, skirtas trims iš eilės einantiems 50 kA žaibo impulsams (10/350). Įmontuoto žaibolaidiklio darbo kamera aprūpinta techniškai sudėtinga aparatine apsauga, vadinamuoju A tipo apsauginiu moduliu, kuris automatiškai persijungia į trumpojo jungimo režimą (ši būsena yra negrįžtama), jei ilgalaikė perkrova viršija 500 A nuolatinės (kintamosios) srovės. Produktas tiekiamas su integruotu laikikliu, leidžiančiu daviklį tiesiogiai montuoti ant saugomos metalinės konstrukcijos (stulpo, sienos arba flanšo). Rekomenduojama vertikali montavimo padėtis, laikikliu nukreiptu į viršų. Žaibolaidiklis gali suveikti dėl viršįtampio srovės arba dėl srovės, tekančios dėl kontakto tarp saugomos metalinės konstrukcijos ir nutrūkusio traukos laido. Tokiu atveju tarp šių dalių susidaro didesnis nei 250 V (taikoma P250G) arba 400 V (taikoma P400G). Įmontuotas žaibolaidiklis suveikia nedelsiant (atsako laikas paprastai yra 20 ns) ir laikinai sujungia abi dalis (tipinė P250G (P400G) žaibolaidiklio vidinė varža yra 0,001÷0,002 Ω). Šis laikinas reiškinys automatiškai baigiasi dėl potencialų išlyginimo tarp saugomos konstrukcijos ir grįžtamojo tinklo, kai žaibolaidiklis automatiškai suveikia dėl dujų mainų.
