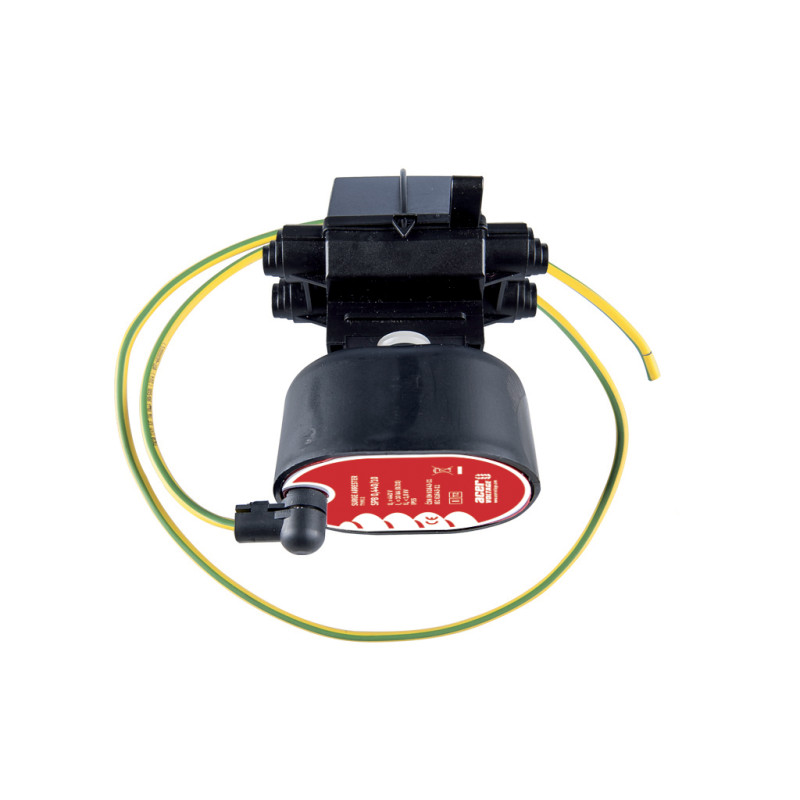

SPB 0,280/10/S - Viršįtampių ribotuvas - 90156

SPB */10 S ** – viršįtampių ribotuvas izoliuotoms išorinėms linijoms pagal ČSN EN 61643-11 ed.2: 2013, kurio vardinė iškrovos srovė yra 10 kA, o didžiausia nuolatinė darbinė įtampa Uc = 280 V, 440 V, 500 V ir 660 V. Jis apsaugo nuo žemos įtampos viršįtampių, žemos įtampos oro linijų skirstomuosiuose tinkluose apsaugo elektros prietaisus, prietaisus, skirstomųjų transformatorių spintas ir sumažina namų tinklų bei prie jų prijungtų įrenginių pažeidimo riziką dėl atmosferos ir perjungimo viršįtampių, kintamosios srovės tinkluose, kurių dažnis yra nuo 48 iki 62 Hz. SPB viršįtampių ribotuvai apsaugo nuo žalingo elektros išlydžių ir perjungimo viršįtampių poveikio. Juos rekomenduojama naudoti vietose, apsaugotose nuo tiesioginio kontakto, pvz., lokalizacijos arba barjerinės apsaugos priemonėmis. Viršįtampių ribotuvo sugadinimą dėl didelio viršįtampio rodo raudono dangtelio, esančio korpuso apačioje, atidarymas. SPB galima prijungti prie visų tipų oro linijų ir visų tipų laidininkų, įskaitant izoliuotus laidininkus; montavimui ant pastarųjų jis tiekiamas su izoliuotu gnybtu su praduriamąja adata. Sujungimas su izoliuotu gnybtu leidžia prijungti laidininkų atšaką prie saugomo objekto ir sumontuoti bei išmontuoti viršįtampių ribotuvą esant įtampai, nerizikuojant prisiliesti prie įtampingųjų dalių. Versija ir savybės Esant nuolatinei darbinei įtampai, per viršįtampių ribotuvą teka šimtų µA srovė, daugiausia talpinė. Aktyvioji srovės dedamoji yra nereikšminga. Didėjant įtampai viršįtampių ribotuvo gnybtuose, ribotuvas sklandžiai pereina į laidžią būseną, apribodamas visų tipų viršįtampius. Atsako laikas yra labai trumpas (paprastai 25 ns), todėl viršįtampių ribotuvas patikimai riboja net staigius žaibo viršįtampius. Viršįtampių ribotuvą sudaro plastikinis korpusas su jungiamaisiais laidais, vandeniui atsparus ir elektrai izoliuotas varistorius, įkapsuliuotas silikonine guma, terminis atjungiklis ir signalinis dangtelis korpuso apačioje. Kitas privalumas – lengvas montavimas. Plastikinis korpusas yra atsparus UV spinduliams ir oro sąlygoms bei savaime gęsta – V0 klasė. Jungiamieji varžtai ir veržlės pagaminti iš nerūdijančio plieno. Viršįtampių ribotuvas turi įžeminimo kabelį su gnybtu, kuris gali būti žaliai geltonos arba juodos spalvos, o ilgis – 0,65 m, 0,8 m arba 1,0 m, atsižvelgiant į kliento specifikacijas. Kitokio ilgio ribotuvai taip pat galimi pagal pageidavimą. Įmontuotas skirstytuvas naudojamas ribotuvui atjungti nuo elektros tinklo perkrovos atveju, kuri gali atsirasti viršijus varistoriaus ribinius parametrus (didesnės energijos sunaudojimas, pvz., dėl ilgalaikio darbinės įtampos padidėjimo virš Uc arba dėl aukštos įtampos, kurią sukelia žaibo smūgis artimoje aplinkoje). Maksimali varistoriaus srovė yra 100 kA, 4/10 µs. Esant dviem iš eilės einantiems 65 kA, 4/10 µs impulsams, varistoriaus temperatūra gali pasiekti vertę, kuri atjungia skirstytuvą. Atjungimas signalizuojamas atidarant raudoną dangtelį viršįtampių ribotuvo korpuso apačioje. Varistoriaus gedimo atveju (pvz., kai staigiai kylantis impulsas viršija maksimalią srovę), trumpojo jungimo srovė gali išplėšti patį varistorių iš korpuso įvorės, nepažeidžiant viršįtampių ribotuvo išorinio korpuso. Tai užtikrina, kad įtampos neturintis viršįtampių ribotuvas atsijungia nuo elektros tinklo nepažeisdamas jokių aplinkinių komponentų (išskyrus apatinę korpuso dalį) ir nesukeldamas kibirkštinio išlydžio tarp šynų skirstomojoje skydinėje. Atjungimas dar kartą signalizuojamas atidarant dangtelį apatinėje korpuso dalyje. Naudojant izoliuotą gnybtą, visi įtampą turintys komponentai lieka izoliuoti ir apsaugoti nuo tiesioginio kontakto. Transportavimo, tvarkymo ir sandėliavimo reikalavimai Atskiri viršįtampių ribotuvai supakuoti į polietileninius maišelius ir gabenami vienkartinėse kartoninėse dėžėse. Kitos pakavimo galimybės galimos paprašius. Viršįtampių ribotuvai laikomi kartoninėse dėžėse dengtuose sandėliuose, esant -30 °C ir +30 °C temperatūrai. Gesinimui gali būti naudojamos putos arba vanduo. Transportuodami elkitės su jais atsargiai, kad nepažeistumėte kartoninės pakuotės. Poveikis aplinkai Produkto transportavimo, tvarkymo, sandėliavimo ir naudojimo metu nėra neigiamo poveikio aplinkai rizikos. Pažeistus produktus reikia utilizuoti sąvartyne. Atliekų katalogo numeris: 07 02 99.
