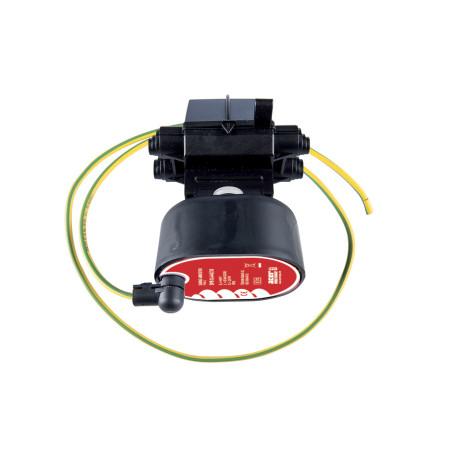

SPB 0,280/10/S - Überspannungsableiter - 90156

SPB */10 S ** – Überspannungsableiter für isolierte Außenleitungen gemäß ČSN EN 61643-11 ed.2:2013 mit einem Bemessungsableitstoßstrom des Ableiters von 10 kA und der höchsten Dauerbetriebsspannung Uc = 280 V, 440 V, 500 V und 660 V. Er bietet Schutz vor Niederspannungsüberspannungen, in Niederspannungs-Freileitungsnetzen schützt er elektrische Geräte, Instrumente, Verteilungstransformatorschränke und reduziert das Risiko einer Beschädigung von Hausnetzen und daran angeschlossenen Geräten durch atmosphärische und Schaltüberspannungen, in Wechselstromnetzen mit einer Frequenz von 48 bis 62 Hz. SPB-Überspannungsableiter schützen vor den zerstörerischen Auswirkungen von elektrischen Entladungen und Schaltüberspannungen. Sie werden für den Einsatz an Orten empfohlen, die vor direktem Kontakt geschützt sind, z. B. durch Lokalisierungs- oder Barriereschutz. Die Zerstörung des Überspannungsableiters durch eine große Überspannung wird durch das Öffnen der roten Abdeckung an der Unterseite des Gehäuses angezeigt. Der SPB kann an alle Arten von Freileitungen und Leitern, einschließlich isolierter Leiter, angeschlossen werden. Für die Installation an isolierten Leitern wird er mit einer isolierten Klemme mit Einstechnadel geliefert. Der Anschluss mit der isolierten Klemme ermöglicht den Anschluss eines Leiterzweigs an das Schutzobjekt sowie die Montage und Demontage des Überspannungsableiters unter Spannung, ohne dass die Gefahr einer Berührung spannungsführender Teile besteht. Ausführung und Merkmale Bei Dauerbetriebsspannung fließt ein Strom von mehreren hundert µA durch den Überspannungsableiter, der überwiegend kapazitiver Natur ist. Der Wirkanteil des Stroms ist vernachlässigbar. Steigt die Spannung an den Anschlüssen des Überspannungsableiters, geht der Ableiter sanft in den leitenden Zustand über und begrenzt so alle Arten von Überspannungen. Die Reaktionszeit ist sehr kurz (typischerweise 25 ns), sodass der Überspannungsableiter auch steile Blitzüberspannungen zuverlässig begrenzt. Der Überspannungsableiter besteht aus einem Kunststoffgehäuse mit Anschlussleitungen, einem wasserdichten und elektrisch isolierten Varistor, der in Silikonkautschuk gekapselt ist, einem thermischen Trennschalter und einer Signalabdeckung an der Unterseite des Gehäuses. Ein weiterer Vorteil ist die einfache Installation. Das Kunststoffgehäuse ist UV- und witterungsbeständig sowie selbstverlöschend – Klasse V0. Die Anschlussschrauben und -muttern bestehen aus Edelstahl. Der Überspannungsableiter ist mit einem Erdungskabel mit Anschlussklemme ausgestattet, das in den Farben grün-gelb oder schwarz und in den Längen 0,65 m, 0,8 m oder 1,0 m je nach Kundenwunsch erhältlich ist. Andere Längen sind auf Anfrage ebenfalls erhältlich. Der eingebaute Trennschalter dient dazu, den Ableiter im Falle einer Überlastung vom Netz zu trennen, die durch Überschreiten der Grenzparameter des Varistors (Aufnahme größerer Energie, z. B. durch einen längeren Anstieg der Betriebsspannung über Uc oder durch hohe Spannung durch einen Blitzeinschlag in unmittelbarer Nähe) auftreten kann. Der maximale Strom des Varistors beträgt 100 kA, 4/10 µs. Bei zwei aufeinanderfolgenden Impulsen von 65 kA, 4/10 µs kann die Varistortemperatur einen Wert erreichen, der den Trennschalter abschaltet. Die Abschaltung wird durch Öffnen der roten Abdeckung an der Unterseite des Überspannungsableitergehäuses signalisiert. Bei einem Varistordurchbruch (z. B. wenn der maximale Strom durch einen steil ansteigenden Impuls überschritten wird) kann der Varistor selbst durch den Kurzschlussstrom aus der Gehäusehülse gerissen werden, ohne das Außengehäuse des Überspannungsableiters zu beschädigen oder zu beschädigen. Dadurch wird sichergestellt, dass der spannungsfreie Überspannungsableiter vom Netz trennt, ohne umliegende Bauteile (mit Ausnahme des Gehäuseunterteils) zu beschädigen oder einen Überschlag zwischen den Sammelschienen in der Schaltanlage zu verursachen. Die Abschaltung wird wiederum durch Öffnen der Abdeckung am Gehäuseunterteil signalisiert. Bei Verwendung einer isolierten Klemme bleiben alle stromführenden Bauteile isoliert und vor direktem Kontakt geschützt. Anforderungen an Transport, Handhabung und Lagerung Einzelne Überspannungsableiter werden in Polyethylenbeuteln verpackt und in Einwegkartons versandt. Andere Verpackungsoptionen sind auf Anfrage erhältlich. Überspannungsableiter werden in Kartons in überdachten Lagerhallen bei Temperaturen zwischen -30 °C und +30 °C gelagert. Als Löschmittel können Schaum oder Wasser verwendet werden. Gehen Sie während des Transports vorsichtig mit den Ableitern um, um Beschädigungen der Kartonverpackung zu vermeiden. Umweltauswirkungen Es besteht keine Gefahr negativer Umweltauswirkungen bei Transport, Handhabung, Lagerung und Verwendung des Produkts. Beschädigte Produkte sollten einer Deponie zugeführt werden. Abfallkatalognummer: 07 02 99.
