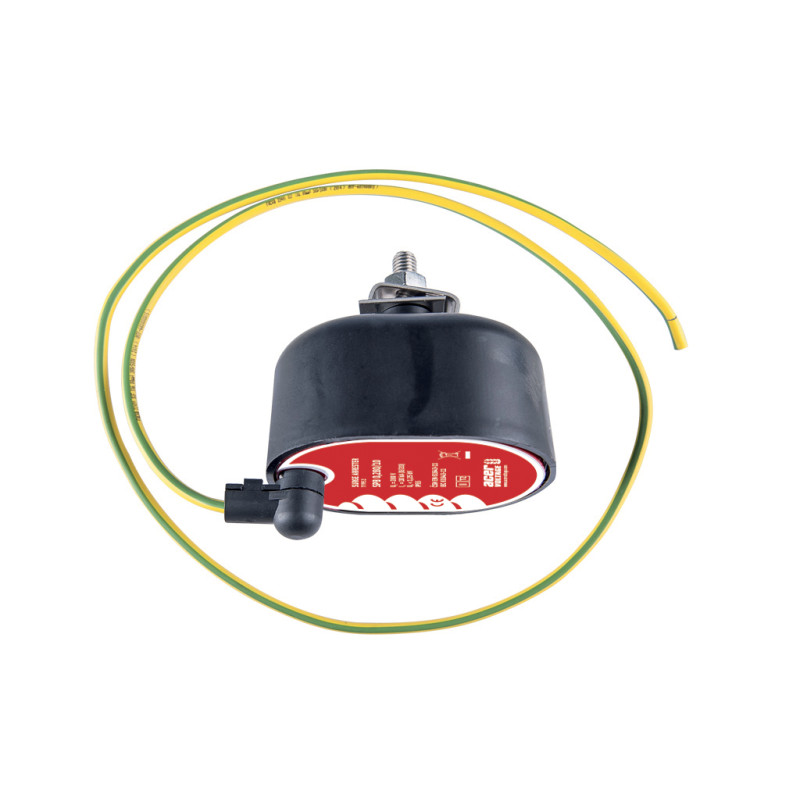

SPB 0,500/10/AlFe - Viršįtampių ribotuvas - 90118

SPB */10AlFe ** – viršįtampių ribotuvas, skirtas plikoms oro linijoms pagal ČSN EN 61643-11 ed.2: 2013, kurio vardinė iškrovos srovė yra 10 kA, o didžiausia nuolatinė darbinė įtampa Uc = 280 V, 440 V, 500 V ir 660 V. Jis apsaugo nuo žemos įtampos viršįtampių, žemos įtampos oro linijų skirstomuosiuose tinkluose apsaugo elektros prietaisus, prietaisus, skirstomųjų transformatorių spintas ir sumažina namų tinklų bei prie jų prijungtų įrenginių pažeidimo riziką dėl atmosferos ir perjungimo viršįtampių, kintamosios srovės tinkluose, kurių dažnis yra nuo 48 iki 62 Hz. SPB viršįtampių ribotuvai apsaugo nuo žalingo elektros išlydžių ir perjungimo viršįtampių poveikio. Juos rekomenduojama naudoti vietose, apsaugotose nuo tiesioginio kontakto, pvz., vietos ar barjerine apsauga. SPB nereikalauja priežiūros, pakanka vizualinės apžiūros po žaibų. Viršįtampių ribotuvo pažeidimą dėl didelio viršįtampio rodo raudono dangtelio atidarymas korpuso apačioje. Viršįtampių ribotuvus galima prijungti prie visų tipų oro linijų ir visų tipų laidininkų. Montavimas ant plikų išorinių linijų atliekamas naudojant nerūdijančio plieno M8 gnybtą ir nerūdijančio plieno veržlę. Versija ir savybės Esant nuolatinei darbinei įtampai, per viršįtampių ribotuvą teka šimtų µA srovė, daugiausia talpinė. Aktyvioji srovės dedamoji yra nereikšminga. Didėjant įtampai viršįtampių ribotuvo gnybtuose, apsauga sklandžiai pereina į laidžią būseną, apribodama visų tipų viršįtampius. Atsako laikas yra labai trumpas (paprastai 25 ns), todėl viršįtampių ribotuvas patikimai riboja net staigius žaibo viršįtampius. Viršįtampių ribotuvą sudaro plastikinis korpusas su jungiamaisiais laidais, vandeniui atsparus ir elektrai izoliuotas varistorius, įkapsuliuotas silikonine guma, terminis atjungiklis ir signalinis dangtelis korpuso apačioje. Kitas privalumas yra lengvas montavimas. Plastikinis korpusas yra atsparus UV spinduliams ir oro sąlygoms bei savaime gęsta – V0 klasė. Jungiamieji varžtai ir veržlės pagaminti iš nerūdijančio plieno. Viršįtampių ribotuvas turi įžeminimo kabelį su gnybtu, kuris gali būti žaliai geltonos arba juodos spalvos, o ilgis – 0,65 m, 0,8 m arba 1,0 m, atsižvelgiant į kliento specifikacijas. Kitokio ilgio ribotuvai taip pat galimi pagal pageidavimą. Įmontuotas skirstytuvas naudojamas ribotuvui atjungti nuo elektros tinklo perkrovos atveju, kuri gali atsirasti viršijus varistoriaus ribinius parametrus (didesnės energijos sunaudojimas, pvz., dėl ilgalaikio darbinės įtampos padidėjimo virš Uc arba dėl aukštos įtampos, kurią sukelia žaibo smūgis artimoje aplinkoje). Maksimali varistoriaus srovė yra 100 kA, 4/10 µs. Esant dviem iš eilės einantiems 65 kA, 4/10 µs impulsams, varistoriaus temperatūra gali pasiekti vertę, kuri atjungia skirstytuvą. Atjungimas signalizuojamas atidarant raudoną dangtelį viršįtampių ribotuvo korpuso apačioje. Varistoriaus gedimo atveju (pvz., kai staigiai kylantis impulsas viršija maksimalią srovę), trumpojo jungimo srovė gali išplėšti patį varistorių iš korpuso įvorės, nepažeidžiant viršįtampių ribotuvo išorinio korpuso. Tai užtikrina, kad įtampos neturintis viršįtampių ribotuvas atsijungia nuo elektros tinklo nepažeisdamas jokių aplinkinių komponentų (išskyrus apatinę korpuso dalį) ir nesukeldamas kibirkštinio išlydžio tarp šynų skirstomojoje skydinėje. Atjungimas dar kartą signalizuojamas atidarant dangtelį apatinėje korpuso dalyje. Naudojant izoliuotą gnybtą, visi įtampą turintys komponentai lieka izoliuoti ir apsaugoti nuo tiesioginio kontakto. Transportavimo, tvarkymo ir sandėliavimo reikalavimai Atskiri viršįtampių ribotuvai supakuoti į polietileno maišelius ir gabenami vienkartinėse kartoninėse dėžėse. Kitos pakavimo galimybės galimos paprašius. Viršįtampių ribotuvai laikomi kartoninėse dėžėse dengtuose sandėliuose, esant -30 °C ir +30 °C temperatūrai. Gesinimui gali būti naudojamos putos arba vanduo. Transportuodami elkitės su jais atsargiai, kad nepažeistumėte kartoninės pakuotės. Poveikis aplinkai Produkto transportavimo, tvarkymo, sandėliavimo ir naudojimo metu nėra neigiamo poveikio aplinkai rizikos. Pažeistus produktus reikia utilizuoti sąvartyne. Atliekų katalogo numeris: 07 02 99.
