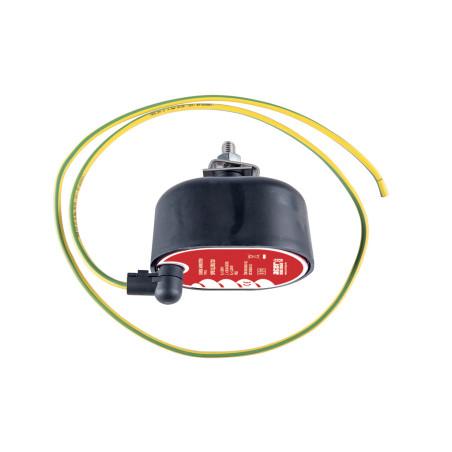

SPB 0,500/10/AlFe - Pararrayos - 90118

SPB */10AlFe ** - descargador de sobretensiones para líneas aéreas desnudas según la norma ČSN EN 61643-11 ed.2: 2013, con una corriente de descarga nominal de 10 kA y una tensión máxima de funcionamiento continuo Uc = 280 V, 440 V, 500 V y 660 V. Protege contra sobretensiones de baja tensión. En redes de distribución aéreas de baja tensión, protege dispositivos eléctricos, instrumentos y armarios de transformadores de distribución, y reduce el riesgo de daños en las redes domésticas y los dispositivos conectados a ellas debido a sobretensiones atmosféricas y de conmutación, en redes de CA con una frecuencia de 48 a 62 Hz. Los descargadores de sobretensiones SPB protegen contra los efectos destructivos de las descargas eléctricas y las sobretensiones de conmutación. Se recomiendan para su uso en ubicaciones protegidas contra el contacto directo, por ejemplo, mediante protección por emplazamiento o barrera. Los SPB no requieren mantenimiento; basta con una inspección visual después de una tormenta eléctrica. Los daños en el protector contra sobretensiones debido a una sobretensión importante se indican mediante la apertura de una tapa roja en la parte inferior de la carcasa. Los protectores contra sobretensiones se pueden conectar a todo tipo de líneas aéreas y conductores. La instalación en líneas externas desnudas se realiza mediante un terminal M8 de acero inoxidable y una tuerca de acero inoxidable. Versión y características A tensión de funcionamiento continua, fluye una corriente de cientos de µA a través del protector contra sobretensiones, principalmente capacitiva. La componente activa de la corriente es insignificante. A medida que aumenta la tensión en los terminales del protector contra sobretensiones, este pasa suavemente a un estado conductor, limitando todo tipo de sobretensiones. El tiempo de respuesta es muy corto (normalmente 25 ns), por lo que el protector contra sobretensiones limita de forma fiable incluso las sobretensiones de gran intensidad. El protector contra sobretensiones consta de una carcasa de plástico con cables de conexión, un varistor impermeable y aislado eléctricamente encapsulado en caucho de silicona, un interruptor de desconexión térmica y una tapa de señalización en la parte inferior de la carcasa. Otra ventaja es su fácil instalación. La carcasa de plástico es resistente a los rayos UV y a la intemperie, y autoextinguible (clase V0). Los tornillos y tuercas de conexión son de acero inoxidable. El pararrayos está equipado con un cable de tierra con terminal, disponible en verde-amarillo o negro, y en longitudes de 0,65 m, 0,8 m o 1,0 m, según las especificaciones del cliente. Otras longitudes también están disponibles bajo pedido. El seccionador integrado permite desconectar el pararrayos de la red eléctrica en caso de sobrecarga, que puede producirse al superar los parámetros límite del varistor (absorción de mayor energía, por ejemplo, debido a un aumento prolongado de la tensión de funcionamiento por encima de Uc, o debido a la alta tensión inducida por la caída de un rayo en las inmediaciones). La corriente máxima del varistor es de 100 kA, 4/10 µs. Con dos pulsos consecutivos de 65 kA, 4/10 µs, la temperatura del varistor puede alcanzar un valor que lo desconecte. La desconexión se indica abriendo la tapa roja situada en la parte inferior de la carcasa del pararrayos. Durante una avería del varistor (por ejemplo, cuando un pulso de subida brusca supera la corriente máxima), la corriente de cortocircuito puede arrancar el propio varistor de la funda de la carcasa, sin dañar la carcasa exterior del pararrayos. Esto garantiza que el pararrayos sin tensión se desconecte de la red eléctrica sin dañar los componentes circundantes (excepto la parte inferior de la carcasa) ni provocar una descarga disruptiva entre las barras del cuadro eléctrico. La desconexión se indica abriendo la tapa de la parte inferior de la carcasa. Al utilizar un terminal aislado, todos los componentes activos permanecen aislados y protegidos del contacto directo. Requisitos de transporte, manipulación y almacenamiento Los pararrayos individuales se embalan en bolsas de polietileno y se envían en cajas de cartón desechables. Hay otras opciones de embalaje disponibles bajo petición. Los pararrayos se almacenan en cajas de cartón en almacenes cubiertos a temperaturas entre -30 °C y +30 °C. Se puede utilizar espuma o agua como agente extintor. Manipule con cuidado durante el transporte para evitar dañar el embalaje de cartón. Impacto ambiental No existe riesgo de impacto ambiental negativo durante el transporte, la manipulación, el almacenamiento ni el uso del producto. Los productos dañados deben llevarse a un vertedero. Número de catálogo de residuos: 07 02 99.
