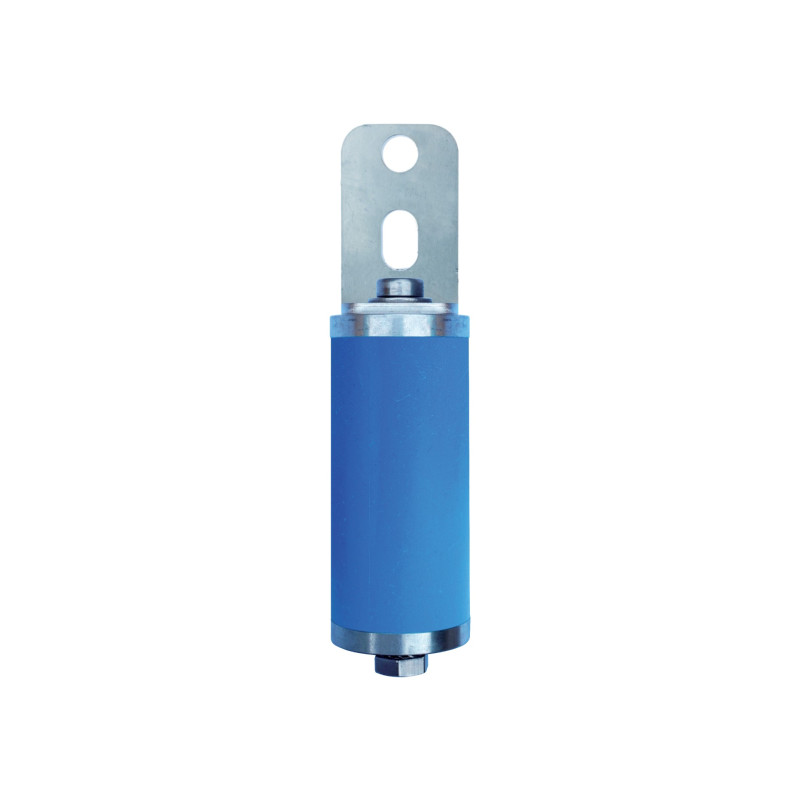

P400GI - Omezovač nízkého napětí - 50803/I

P250GI a P400GI - nové typy nízkonapěťových svodičů přepětí VLD-F typu 1 splňující požadavky ČSN EN 50122-1 ed. 2: 2011, určené k ochraně kovových částí železničních trakčních zdrojů, které nejsou normálně pod napětím a jsou napájeny stejnosměrným nebo střídavým napětím. Používají se k účinné ochraně osob, které by mohly přijít do styku s těmito částmi při úderu blesku nebo poruše trolejového vedení. Svodič má vysoký vnitřní odpor, pokud je aplikované napětí menší než jeho specifikovaná jmenovitá hodnota UV DC, a vede, pokud je tato úroveň překročena. V případě poruchy vzniklé v důsledku spojení mezi živou částí trolejového vedení a vodivou částí náhodně připojenou ke zpětnému vedení svodič chrání před nepřípustným dotykovým napětím vedením a odpojením napájení. Dle ČSN EN 50122-1 ed. 2: 2011, tento typ svodiče se doporučuje především pro spojení mezi chráněnou částí a zpětnou sítí trakčních vedení nebo v oblasti sběrače proudu, který může být v kontaktu s vodičem nebo poškozeným sběračem proudu; také na nosných konstrukcích stožáru, které mohou být pod napětím po poruše izolace. Když přivedené napětí opět klesne pod jmenovitou úroveň, svodič se vrátí do nevodivého stavu. Funkční částí P250GI (P400GI) je speciální plynový svodič bleskových přepětí se zkrácenou dobou odezvy 20 ns, dimenzovaný na tři po sobě jdoucí bleskové impulsy 50 kA (10/350). Pracovní komora vestavěného svodiče bleskových přepětí je vybavena technicky sofistikovanou hardwarovou ochranou, tzv. fail-safe modul A zajišťuje automatický přechod do režimu zkratu v případě delšího přetížení přesahujícího 500 A DC (AC). Výrobek je dodáván s integrovaným držákem, který umožňuje přímou montáž svodiče na chráněnou kovovou konstrukci (sloup, stěnu nebo přírubu). Doporučuje se svislá montážní poloha s držákem směřujícím nahoru. Svodič přepětí může být aktivován přepěťovým proudem nebo proudem protékajícím v důsledku kontaktu mezi chráněnou kovovou konstrukcí a přerušeným trakčním vodičem. V takovém případě se mezi těmito částmi vytvoří rozdíl potenciálů větší než 250 V (platí pro P250GI) nebo 400 V (platí pro P400GI). Vestavěný svodič přepětí okamžitě vypne (doba odezvy je typicky 20 ns) a na dočasnou dobu vodivě propojí obě části (typický vnitřní odpor svodiče přepětí P250GI (P400GI) je 0,001÷0,002 Ω). Tento dočasný jev automaticky ukončí vyrovnání potenciálů mezi chráněnou konstrukcí a zpětnou sítí, kdy se svodič přepětí v důsledku výměny plynů automaticky vypne.
