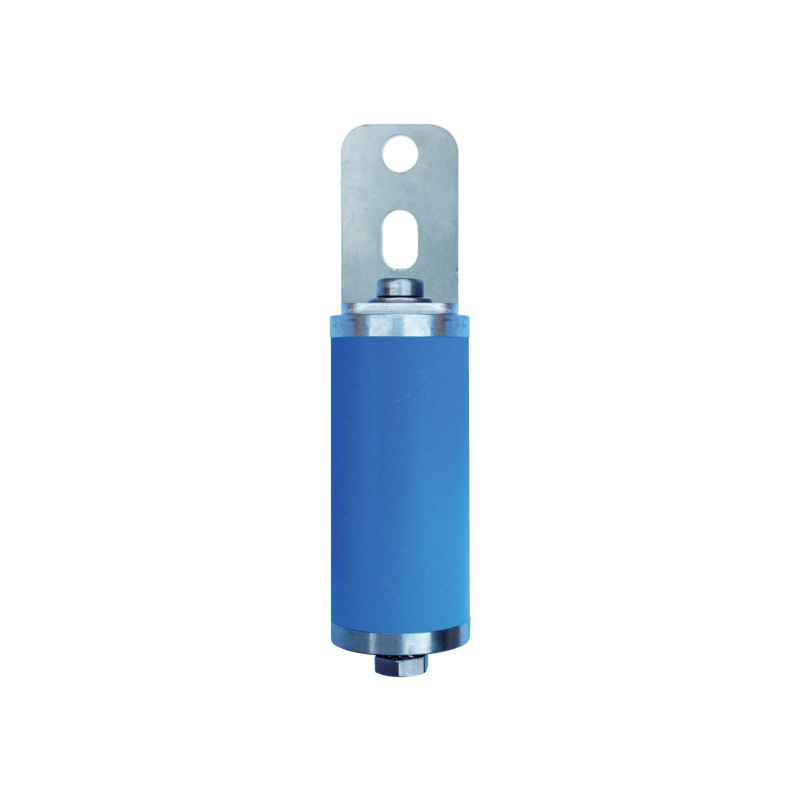

P400GI - Ограничител на ниско напрежение - 50803/I

P250GI и P400GI - нови типове нисковолтови отводители тип 1 VLD-F, отговарящи на изискванията на ČSN EN 50122-1 издание 2: 2011, предназначени за защита на метални части, които не са нормално под напрежение, на железопътни тягови захранвания, захранвани с постоянно или променливо напрежение. Те се използват за ефективна защита на лица, които могат да влязат в контакт с тези части по време на удар от мълния или повреда в контактната мрежа. Отводникът има високо вътрешно съпротивление, когато приложеното напрежение е по-малко от определената му номинална стойност UV DC, и провежда ток, когато това ниво е превишено. В случай на повреда, произтичаща от връзка между жива част от контактната мрежа и проводима част, случайно свързана към обратната линия, отводникът предпазва от недопустимо допирно напрежение, като провежда и изключва захранването. Съгласно ČSN EN 50122-1 издание. 2: 2011, този тип отводител се препоръчва предимно за свързване между защитената част и обратната мрежа на тягови линии или в зоната на токоприемник, който може да е в контакт с проводник или повреден токоприемник; също така върху носещи конструкции на мачта, които може да са под напрежение след повреда на изолацията. Когато приложеното напрежение падне отново под номиналното си ниво, отводникът се връща в непроводящо състояние. Функционалната част на P250GI (P400GI) е специален газонапълнен мълниеприемник със съкратено време за реакция от 20 ns, разчитан на три последователни мълниеприемника от 50 kA (10/350). Работната камера на вградения мълниеприемник е оборудвана с технически сложна хардуерна защита, т. нар. А-безопасен модул осигурява автоматичен преход към режим на късо съединение в случай на продължително претоварване над 500 A DC (AC). Продуктът се доставя с интегрирана скоба, позволяваща директен монтаж на отводителя върху защитена метална конструкция (стълб, стена или фланец). Препоръчва се вертикално монтажно положение със скобата нагоре. Разрядникът може да се активира от импулсен ток или от тока, протичащ в резултат на контакт между защитената метална конструкция и прекъснат тягови проводник. В такъв случай между тези части се създава потенциална разлика от над 250 V (отнася се за P250GI) или 400 V (отнася се за P400GI). Вграденият мълниезащитен отводник ще се изключи незабавно (времето за реакция обикновено е 20 ns) и ще свърже проводимо двете части за временен период (типичното вътрешно съпротивление на мълниезащитен отвод P250GI (P400GI) е 0,001÷0,002 Ω). Това временно явление приключва автоматично чрез изравняване на потенциала между защитената конструкция и обратната мрежа, когато мълниезащитен отводник се изключва автоматично в резултат на газообмен.
