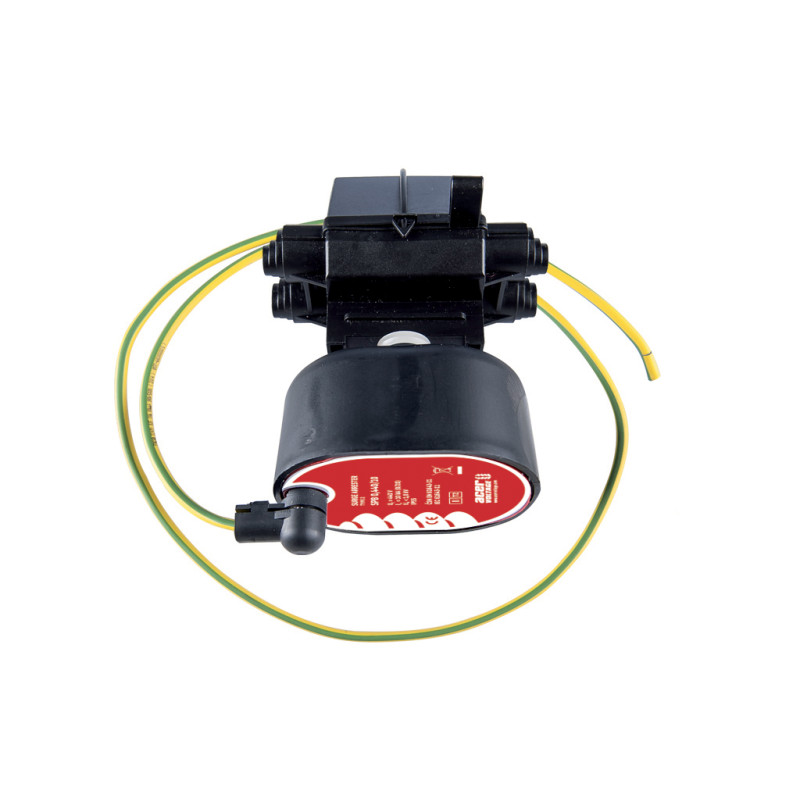

SPB 0,660/10/S - Svodič přepětí - 90196

SPB */10 S ** - svodič přepětí pro izolovaná vnější vedení dle ČSN EN 61643-11 ed.2: 2013 se jmenovitým svodovým proudem svodiče 10 kA a nejvyšším trvalým provozním napětím Uc = 280 V, 440 V, 500 V a 660 V. Poskytuje ochranu před nízkonapěťovými přepětími, v nízkonapěťových nadzemních rozvodných sítích chrání elektrická zařízení, přístroje, rozvodné transformátorové skříně a snižuje riziko poškození domovních sítí a zařízení k nim připojených v důsledku atmosférických a spínacích přepětí, ve střídavých sítích s frekvencí 48 až 62 Hz. Svodiče přepětí SPB chrání před ničivými účinky elektrických výbojů a spínacích přepětí. Doporučují se k použití v místech chráněných před přímým dotykem, např. lokalizací nebo bariérovou ochranou. Zničení svodiče přepětí v důsledku velkého přepětí je indikováno otevřením červeného krytu ve spodní části pouzdra. Svodič SPB lze připojit ke všem typům nadzemního vedení a všem typům vodičů, včetně izolovaných vodičů; pro instalaci na izolované vodiče je dodáván s izolovanou svorkou s propichovací jehlou. Spojení s izolovanou svorkou umožňuje připojení větve vodičů k chráněnému objektu a montáž a demontáž svodiče přepětí pod napětím, bez rizika dotyku s živými částmi. Provedení a vlastnosti Při trvalém provozním napětí protéká svodičem přepětí proud stovek µA, většinou kapacitní povahy. Aktivní složka proudu je zanedbatelná. S rostoucím napětím na svorkách svodiče přepětí svodič plynule přechází do vodivého stavu, čímž omezuje všechny typy přepětí. Doba odezvy je velmi krátká (obvykle 25 ns), takže svodič přepětí spolehlivě omezuje i strmé bleskové přepětí. Svodič přepětí se skládá z plastového pouzdra s připojovacími vodiči, vodotěsného a elektricky izolovaného varistoru zapouzdřeného v silikonové pryži, tepelného odpojovače a signalizačního krytu na spodní straně pouzdra. Další výhodou je snadná instalace. Plastové pouzdro je odolné vůči UV záření, povětrnostním vlivům a samozhášivé – třída V0. Připojovací šrouby a matice jsou vyrobeny z nerezové oceli. Svodič přepětí je vybaven uzemňovacím kabelem se svorkou, který je k dispozici v zelenožluté nebo černé barvě a v délkách 0,65 m, 0,8 m nebo 1,0 m dle specifikace zákazníka. Na vyžádání jsou k dispozici i jiné délky. Vestavěný odpojovač slouží k odpojení svodiče od sítě v případě přetížení, ke kterému může dojít v důsledku překročení mezních parametrů varistoru (absorpce větší energie, např. v důsledku delšího zvýšení provozního napětí nad Uc nebo v důsledku vysokého napětí indukovaného úderem blesku v bezprostřední blízkosti). Maximální proud varistoru je 100 kA, 4/10 µs. Při dvou po sobě jdoucích impulsech 65 kA, 4/10 µs může teplota varistoru dosáhnout hodnoty, která odpojí odpojovač. Odpojení je signalizováno otevřením červeného krytu na spodní straně pouzdra svodiče přepětí. Při průrazu varistoru (např. při překročení maximálního proudu strmě rostoucím impulzem) může být varistor samotný vytržen z pouzdra zkratovým proudem, aniž by došlo k poškození nebo poškození vnějšího pláště svodiče přepětí. Tím je zajištěno, že se beznapěťový svodič přepětí odpojí od sítě, aniž by došlo k poškození okolních součástí (kromě spodní části pouzdra) nebo k přeskoku mezi přípojnicemi v rozvaděči. Odpojení je opět signalizováno otevřením krytu na spodní části pouzdra. Při použití izolované svorky zůstávají všechny živé součásti izolované a chráněné před přímým kontaktem. Požadavky na přepravu, manipulaci a skladování Jednotlivé svodiče přepětí jsou baleny v polyetylenových sáčcích a dodávány v jednorázových kartonových krabicích. Jiné možnosti balení jsou k dispozici na vyžádání. Svodiče přepětí jsou skladovány v kartonových krabicích v krytých skladech při teplotách mezi -30 °C a +30 °C. Jako hasicí prostředek lze použít pěnu nebo vodu. Během přepravy s nimi zacházejte opatrně, abyste nepoškodili kartonový obal. Dopad na životní prostředí Během přepravy, manipulace, skladování a používání výrobku nehrozí žádné riziko negativního dopadu na životní prostředí. Poškozené výrobky by měly být odvezeny na skládku. Katalogové číslo odpadu: 07 02 99.
