SPB 0,660/10/S - Pararrayos - 90196

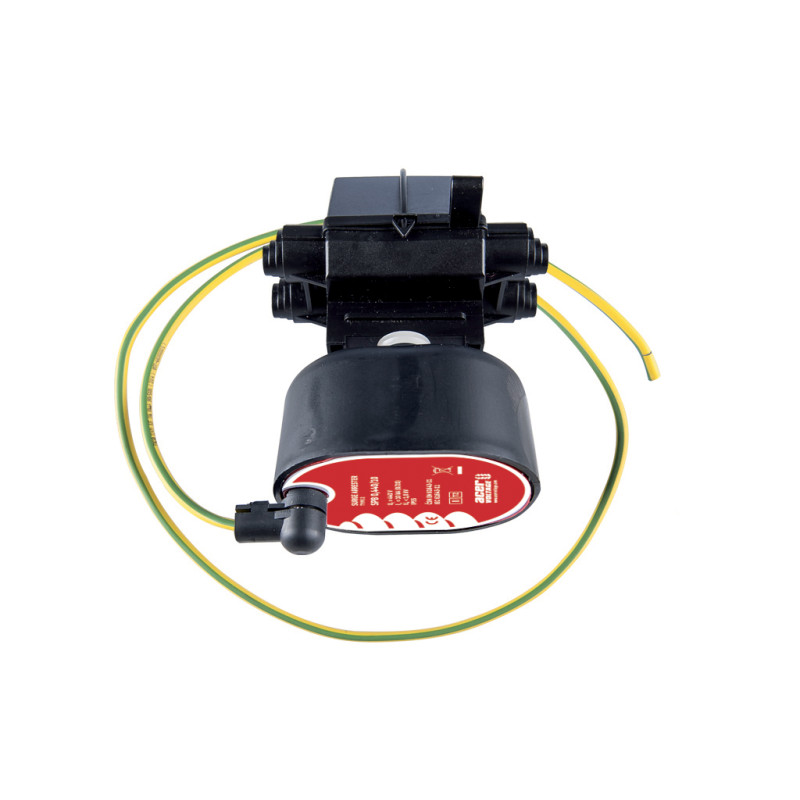

SPB */10 S ** - descargador de sobretensiones para líneas externas aisladas según ČSN EN 61643-11 ed.2: 2013 con una corriente de descarga nominal de 10 kA y una tensión de funcionamiento continua máxima Uc = 280 V, 440 V, 500 V y 660 V. Protege contra sobretensiones de baja tensión. En redes de distribución aérea de baja tensión, protege dispositivos eléctricos, instrumentos y armarios de transformadores de distribución, y reduce el riesgo de daños en las redes domésticas y los dispositivos conectados a ellas debido a sobretensiones atmosféricas y de conmutación. En redes de corriente alterna con una frecuencia de 48 a 62 Hz, los descargadores de sobretensiones SPB protegen contra los efectos destructivos de las descargas eléctricas y las sobretensiones de conmutación. Se recomienda su uso en ubicaciones protegidas contra el contacto directo, por ejemplo, mediante protección de localización o barrera. La destrucción del descargador de sobretensiones debido a una sobretensión importante se indica mediante la apertura de la tapa roja en la parte inferior de la carcasa. El SPB puede conectarse a todo tipo de líneas aéreas y conductores, incluidos los aislados. Para su instalación en estos últimos, se suministra con un terminal aislado con aguja perforadora. La conexión con el terminal aislado permite conectar una rama de los conductores al objeto protegido y montar y desmontar el pararrayos bajo tensión, sin riesgo de tocar partes activas. Versión y características A tensión de servicio continua, fluye una corriente de cientos de µA a través del pararrayos, principalmente de naturaleza capacitiva. La componente activa de la corriente es despreciable. A medida que aumenta la tensión en los terminales del pararrayos, este pasa suavemente a un estado conductor, limitando todo tipo de sobretensiones. El tiempo de respuesta es muy corto (normalmente 25 ns), por lo que el pararrayos limita de forma fiable incluso las sobretensiones de gran intensidad. El descargador de sobretensiones consta de una carcasa de plástico con cables de conexión, un varistor impermeable y aislado eléctricamente, encapsulado en caucho de silicona, un interruptor de desconexión térmica y una cubierta de señalización en la parte inferior de la carcasa. Otra ventaja es su fácil instalación. La carcasa de plástico es resistente a los rayos UV y a la intemperie, y autoextinguible (clase V0). Los tornillos y tuercas de conexión son de acero inoxidable. El descargador de sobretensiones está equipado con un cable de tierra con terminal, disponible en verde-amarillo o negro, y en longitudes de 0,65 m, 0,8 m o 1,0 m, según las especificaciones del cliente. Otras longitudes también están disponibles bajo pedido. El seccionador integrado permite desconectar el descargador de la red eléctrica en caso de sobrecarga, que puede producirse al superar los parámetros límite del varistor (absorción de mayor energía, por ejemplo, debido a un aumento prolongado de la tensión de funcionamiento por encima de Uc, o debido a la alta tensión inducida por la caída de un rayo en las inmediaciones). La corriente máxima del varistor es de 100 kA, 4/10 µs. Con dos pulsos consecutivos de 65 kA, 4/10 µs, la temperatura del varistor puede alcanzar un valor que lo desconecte. La desconexión se indica abriendo la tapa roja en la parte inferior de la carcasa del pararrayos. Durante una ruptura del varistor (por ejemplo, cuando un pulso de subida brusca supera la corriente máxima), la corriente de cortocircuito puede arrancarlo de la funda de la carcasa, sin dañar la carcasa exterior del pararrayos. Esto garantiza que el pararrayos sin tensión se desconecte de la red eléctrica sin dañar los componentes circundantes (excepto la parte inferior de la carcasa) ni provocar una descarga disruptiva entre las barras del cuadro eléctrico. La desconexión se indica abriendo la tapa en la parte inferior de la carcasa. Al utilizar un terminal aislado, todos los componentes activos permanecen aislados y protegidos del contacto directo. Requisitos de transporte, manipulación y almacenamiento Los pararrayos individuales se embalan en bolsas de polietileno y se envían en cajas de cartón desechables. Hay otras opciones de embalaje disponibles bajo petición. Los pararrayos se almacenan en cajas de cartón en almacenes cubiertos a temperaturas entre -30 °C y +30 °C. Se puede utilizar espuma o agua como agente extintor. Manipúlelos con cuidado durante el transporte para evitar dañar el embalaje de cartón. Impacto ambiental No existe riesgo de impacto ambiental negativo durante el transporte, la manipulación, el almacenamiento y el uso del producto. Los productos dañados deben llevarse a un vertedero. Número de catálogo de residuos: 07 02 99.
