Arte - bobinas pasivas de ROGOWSKI con muy alta precisión

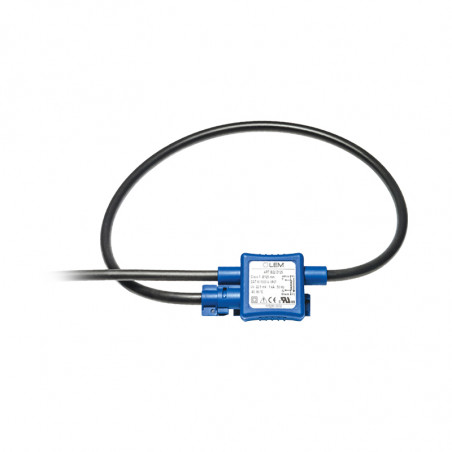

Bobina de Rogowski flexible con núcleo desmontable, dedicada a mediciones AC donde se requiere aislamiento galvánico entre el circuito de potencia y el sistema de medición.

El uso de la tecnología patentada Perfekt Loop ha permitido reducir significativamente el error de medición causado por la posición del conductor primario dentro del lazo de la bobina, así como los errores causados por la influencia de campos externos.

Principales características

• Clase de precisión 0,5 según IEC 61869, independientemente de la posición del conductor primario dentro del lazo
• Tensión de aislamiento nominal 1 kV CAT III PD2
• Grado de protección IP67
• De 10 a 10000 A RMS
• Bobina delgada, ligera y flexible con núcleo desmontable, fácil de instalar en cualquier lugar
• La tecnología Perfekt Loop asegura un cierre preciso de la bobina
• Casi perfecta linealidad, sin saturación, sin límites superiores para rangos de corriente
• Blindaje interno que facilita la medición de corrientes bajas
• Tensión de salida proporcional a la velocidad de cambio (derivada) de la corriente primaria (se requiere integrador electrónico): 22,5 mV/kA a 50 Hz

Características del dispositivo

• Núcleo Ø 6,1 mm y conductor primario Ø 70, Ø 125, Ø 175, Ø 300 mm
• Peso a partir de 124 g
• Cable de salida de 1,5 m (otras longitudes disponibles bajo pedido)
• Ancho de banda de 50/60 Hz a 700 kHz sin carga
• Rango de temperatura de funcionamiento -40°C...+80°C

Conformidad con normas

• El producto posee certificado CE EMC 2014/30/EU, permitiendo su uso en la Unión Europea según la Directiva 2014/35/EU y probado según IEC 61010-1
• IEC 61869 – requisitos para transformadores de corriente
• UL 2808 (en proceso)

Ejemplos de aplicación

• Subestaciones MT/BT en el lado BT: monitoreo del estado del transformador
• Sistemas de medición del consumo de energía eléctrica
• Sistemas de monitoreo de calidad de energía eléctrica
• Sistemas de detección de cortocircuitos y fallos
• Sistemas de medición remota

Notas

• Instalar solo cuando el conductor secundario esté conectado
• El dispositivo es ideal como parte de sistemas de medición de consumo de energía con clase de precisión 1
• El conductor primario debe fijarse al dispositivo mediante el agujero con una brida de cable
• El dispositivo tiene un agujero Ø 2 mm que permite asegurar contra la apertura no autorizada del núcleo

Designación

Dimensiones y esquema del dispositivo

¿Qué es una bobina Rogowski?

Una bobina Rogowski es un transductor de medición moderno que permite medir corriente alterna en un conductor sin contacto eléctrico directo con el circuito. A diferencia de los transformadores de corriente tradicionales, las bobinas Rogowski funcionan induciendo tensión en una bobina flexible de aire colocada alrededor del conductor por el que circula la corriente.

Cuando la corriente fluye a través del conductor, el campo magnético generado por la corriente induce en la bobina una señal de tensión proporcional a la velocidad de cambio de la corriente, lo que significa que la señal de salida de la bobina Rogowski es proporcional a la derivada de la corriente AC. Para obtener el valor de la corriente, la señal debe integrarse en un circuito integrador o en un transductor conectado al sistema de medición.

Las bobinas Rogowski pueden medir corriente en el conductor tanto a bajas corrientes como a cientos de kA, y gracias a su construcción, son resistentes a campos magnéticos externos, histéresis y caídas de tensión. La señal de corriente o tensión obtenida es proporcional a la corriente medida y el desfase es solo de 90°, lo que permite mediciones precisas de componentes AC y eliminación de interferencias.

La bobina Rogowski consiste en un devanado toroidal que, a diferencia de los núcleos magnéticos tradicionales, no se satura, lo que permite mediciones precisas de corriente en un amplio rango. La compatibilidad con instrumentos portátiles, sistemas de automatización o sistemas de monitoreo de energía permite usar estas bobinas en muchas aplicaciones industriales y energéticas, incluyendo mediciones precisas de componentes AC y corrientes pulsantes.

Principales ventajas prácticas:

• Posibilidad de medir en todas las aplicaciones, desde corrientes bajas hasta valores muy altos.
• Impacto mínimo de campos magnéticos externos y sin saturación.
• Precisión de medición y proporcionalidad de la señal con la corriente medida.
• Fácil instalación gracias al núcleo desmontable, sin necesidad de desconectar el conductor.
• Ideal para sistemas de medición de corriente de fase, DC y AC, donde se requiere alta precisión y seguridad del operador.

En resumen, las bobinas Rogowski ART-B22 son sensores de corriente confiables y flexibles que inducen tensión en respuesta a la corriente en el conductor, proporcionando mediciones precisas de componentes AC y control total sobre el sistema de medición – desde sistemas de medición remota hasta sistemas avanzados de automatización industrial.
