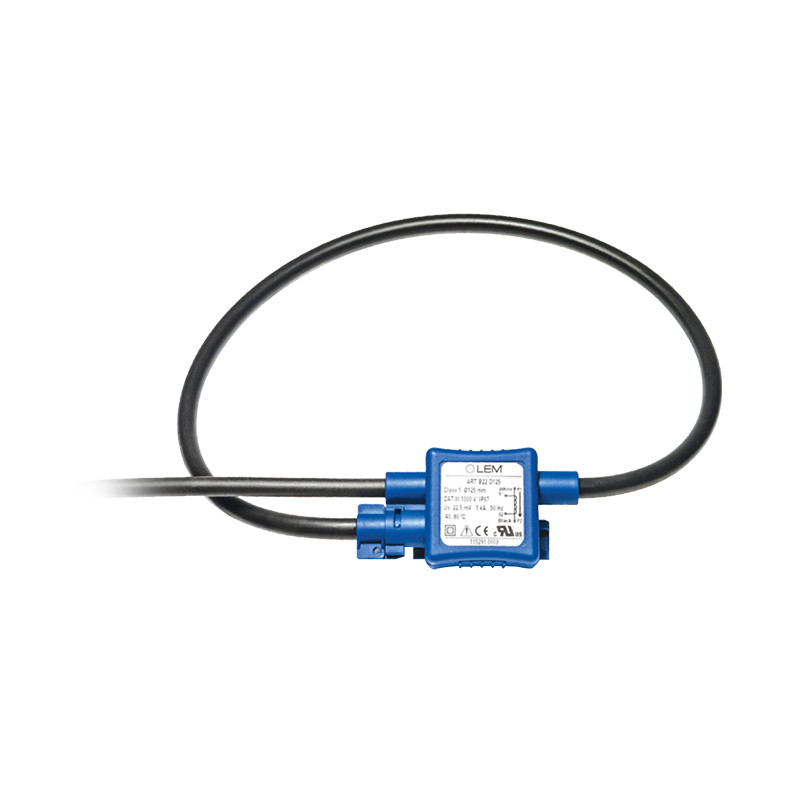

ART – Nagyon nagy pontosságú passzív Rogowski-tekercsek

Rugalmas Rogowski-tekercs levehető maggal, AC mérésekhez, ahol galvanikus elválasztás szükséges az erősáramú áramkör és a mérőrendszer között.

A szabadalmaztatott Perfekt Loop technológia használata jelentősen csökkentette a mérési hibát, amelyet a primer vezető pozíciója okoz a tekercs hurkjában, valamint a külső mezők hatásából eredő hibákat is.

Legfontosabb jellemzők

• 0,5-ös pontossági osztály az IEC 61869 szerint, függetlenül a primer vezető helyzetétől a hurkban
• Névleges szigetelési feszültség 1 kV CAT III PD2
• Védettségi fokozat IP67
• 10–10000 A RMS
• Vékony, könnyű, rugalmas tekercs levehető maggal, egyszerűen telepíthető bármely helyre
• A Perfekt Loop technológia biztosítja a tekercs pontos zárását
• Majdnem tökéletes linearitás, nincs telítődés, nincs felső korlátozás az áramtartományokra
• Belső árnyékolás megkönnyíti az alacsony áramok mérését
• Kimeneti feszültség arányos a primer áram változási sebességével (derivált): 22,5 mV/kA 50 Hz-en (elektronikus integrátor szükséges)

Eszköz jellemzői

• Mag Ø 6,1 mm és primer vezető Ø 70, Ø 125, Ø 175, Ø 300 mm
• 125 g-tól
• Kimeneti kábel 1,5 m (más hosszúságok rendelésre)
• Átviteli sáv 50/60 Hz-től 700 kHz-ig terhelés nélkül
• Működési hőmérséklet -40°C…+80°C

Normáknak való megfelelés

• A termék CE EMC 2014/30/EU tanúsítvánnyal rendelkezik, amely lehetővé teszi az EU-ban való használatot a 2014/35/EU irányelv szerint, és IEC 61010-1 szabvány szerint tesztelték
• IEC 61869 – áramváltókra vonatkozó követelmények
• UL 2808 (folyamatban)

Alkalmazási példák

• MV/LV transzformátor állomások LV oldalon: transzformátor állapotának monitorozása
• Villamosenergia-fogyasztás mérőrendszerei
• Villamosenergia-minőség figyelő rendszerek
• Rövidzárlat és hibadetektáló rendszerek
• Távoli mérőrendszerek

Megjegyzések

• Csak akkor szerelje fel, ha a szekunder vezető csatlakoztatva van
• Az eszköz ideális a fogyasztásmérő rendszerek részeként, 1-es pontossági osztály esetén
• A primer vezetőt a nyíláson keresztül kábelkötegelővel rögzítse az eszközhöz
• Az eszköz Ø 2 mm-es nyílással rendelkezik, amely megakadályozza a mag jogosulatlan szétnyitását

Jelölés

Eszköz méretei és kapcsolási rajza

Mi az a Rogowski-tekercs?

A Rogowski-tekercs egy modern mérőátalakító, amely lehetővé teszi az AC áram mérését a vezetőben anélkül, hogy közvetlen elektromos kapcsolat lenne az áramkörrel. A hagyományos áramváltókkal ellentétben a Rogowski-tekercsek úgy működnek, hogy egy rugalmas, légtérben elhelyezett tekercsben feszültséget indukálnak a vezető körül, amelyen az áram folyik.

Amikor áram folyik a vezetőn, az áram által létrehozott mágneses tér feszültségjelet indukál a tekercsben, amely arányos az áram változásának sebességével, ami azt jelenti, hogy a Rogowski-tekercs kimeneti jele az AC áram deriváltjával arányos. Az áramértékhez a jelet integrálni kell egy integráló áramkörben vagy a mérőrendszerrel együttműködő átalakítóban.

A Rogowski-tekercsek képesek mérni a vezetőben folyó áramot alacsony értékektől akár száz kA-ig, és konstrukciójuknak köszönhetően ellenállnak a külső mágneses mezőknek, a hiszterézisnek és a feszültségesésnek. A tekercsből kapott áram- vagy feszültségjel arányos a mért árammal, a fáziseltolódás mindössze 90°, ami pontos AC-mérést és zavarok kiküszöbölését teszi lehetővé.

A Rogowski-tekercs toroidális tekercsből áll, amely a hagyományos mágneses magokkal ellentétben nem telítődik, lehetővé téve a pontos árammérést széles tartományban. A hordozható műszerekkel, automatizálási rendszerekkel vagy energiamonitorozó rendszerekkel való együttműködés lehetővé teszi ezen tekercsek használatát számos ipari és energetikai alkalmazásban, beleértve a pontos AC összetevők és pulzusáramok mérését.

Legfontosabb gyakorlati előnyök:

• Mérések lehetősége minden alkalmazásban, alacsony és nagyon magas áramok esetén is.
• Minimális külső mágneses tér hatás és nincs telítődés.
• Mérési pontosság és jel arányossága a mért árammal.
• Könnyű telepítés az eltávolítható mag révén, a vezető leválasztása nélkül.
• Ideális fázisáram-, DC- és AC-mérőrendszerekhez, ahol nagy pontosság és a kezelő biztonsága szükséges.

Összefoglalva, az ART-B22 Rogowski-tekercsek megbízható és rugalmas áramérzékelők, amelyek a vezetőben folyó áram hatására feszültséget indukálnak, pontos AC-mérést biztosítanak, és teljes irányítást adnak a mérőrendszer felett – a távoli mérőrendszerektől a fejlett ipari automatizálási rendszerekig.
