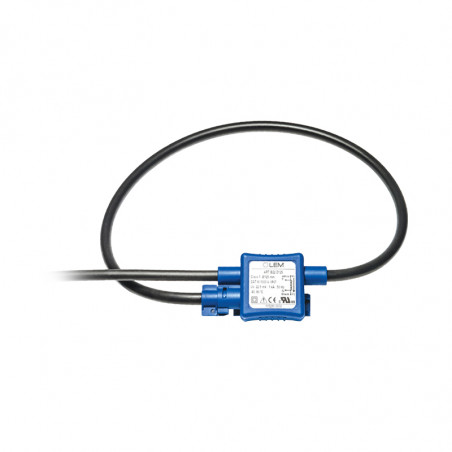

ART – Zavojnica rogowskog jezgra Split

Fleksibilna Rogovski kalem sa odvojivim jezgrom, namenjena za AC merenja gde je potrebna galvanska izolacija između strujnog kola i mernog sistema.

Korišćenje patentirane Perfekt Loop tehnologije značajno je smanjilo mernu grešku izazvanu položajem primarnog provodnika unutar petlje kalema, kao i greške izazvane uticajem spoljašnjih polja.

Najvažnije karakteristike

• Klasa tačnosti 0,5 prema IEC 61869, bez obzira na položaj primarnog provodnika unutar petlje
• Nazivni izolacioni napon 1 kV CAT III PD2
• Stepen zaštite IP67
• Opseg od 10 do 10000 A RMS
• Tanki, lagani, fleksibilni kalem sa odvojivim jezgrom, lak za instalaciju na bilo kom mestu
• Perfekt Loop tehnologija omogućava precizno zatvaranje kalema
• Gotovo savršena linearnost, bez zasićenja, bez gornjih ograničenja za strujne opsege
• Unutrašnje oklopljenje olakšava merenje malih struja
• Izlazni napon proporcionalan brzini promene (izvodu) primarne struje (zahtevan elektronski integrator): 22,5 mV/kA pri 50 Hz

Karakteristike uređaja

• Jezgro Ø 6,1 mm i primarni provodnik Ø 70, Ø 125, Ø 175, Ø 300 mm
• Težina od 124 g
• Izlazni kabl 1,5 m (druge dužine dostupne po narudžbini)
• Frekventni opseg od 50/60 Hz do 700 kHz bez opterećenja
• Radna temperatura -40°C...+80°C

Usklađenost sa standardima

• Proizvod poseduje CE sertifikat EMC 2014/30/EU, koji dozvoljava upotrebu u Evropskoj uniji u skladu sa Direktivom 2014/35/EU i testiran je prema standardu IEC 61010-1
• IEC 61869 – zahtevi za strujne transformatora
• UL 2808 (u toku procesa)

Primeri primene

• Transformatorske stanice MV/LV na niskonaponskoj strani: nadzor stanja transformatora
• Sistemi za merenje potrošnje električne energije
• Sistemi za nadzor kvaliteta električne energije
• Sistemi za detekciju kratkih spojeva i kvarova
• Daljinski merni sistemi

Napomene

• Postavljati samo kada je sekundarni provodnik povezan
• Uređaj je idealan kao deo sistema za merenje potrošnje energije sa traženom klasom tačnosti 1
• Primarni provodnik treba pričvrstiti za uređaj pomoću otvora i kablovske vezice
• Uređaj ima otvor Ø 2 mm koji omogućava zaštitu od neovlašćenog otvaranja jezgra

Oznaka

Dimenzije i šematski prikaz uređaja

Šta je Rogovski kalem?

Rogovski kalem je moderan merni pretvarač koji omogućava merenje naizmenične struje u provodniku bez direktnog električnog kontakta sa kolom. Za razliku od tradicionalnih strujnih transformatora, Rogovski kalemi rade tako što indukuju napon u fleksibilnom vazdušnom kalemu postavljenom oko provodnika kroz koji protiče struja.

Kada struja protiče provodnikom, magnetsko polje koje stvara struja indukuje u kalemu naponski signal proporcionalan brzini promene struje, što znači da je izlazni signal Rogovski kalema proporcionalan izvodu AC struje. Da bi se dobila vrednost struje, signal treba integrisati u integratorski krug ili u pretvarač koji radi sa mernim sistemom.

Rogovski kalemi mogu meriti struju u provodniku i pri malim vrednostima i pri stotinama kA, a zahvaljujući konstrukciji, otporni su na spoljašnja magnetska polja, histerezu i pad napona. Dobijeni strujni ili naponski signal je proporcionalan merene struji, a fazno pomeranje je samo 90°, što omogućava precizna AC merenja i eliminaciju smetnji.

Rogovski kalem se sastoji od toroidnog namotaja koji se za razliku od tradicionalnih magnetskih jezgara ne zasićuje, što omogućava precizno merenje struje u širokom opsegu. Saradnja sa prenosivim instrumentima, automatizacionim sistemima ili sistemima za nadzor energije omogućava upotrebu ovih kalema u mnogim industrijskim i energetskim primenama, uključujući precizna merenja AC komponenti i pulsnih struja.

Najvažnije praktične prednosti:

• Mogućnost merenja u svim primenama, od malih struja do vrlo visokih vrednosti.
• Minimalan uticaj spoljašnjih magnetskih polja i bez zasićenja.
• Tačnost merenja i proporcionalnost signala sa merenom strujom.
• Laka instalacija zahvaljujući odvojivom jezgru, bez potrebe za isključivanjem provodnika.
• Idealno za sisteme merenja fazne struje, DC i AC, gde je potrebna visoka preciznost i bezbednost operatera.

Ukratko, Rogovski kalemi ART-B22 su pouzdani i fleksibilni senzori struje koji indukuju napon kao odgovor na struju u provodniku, omogućavaju precizna AC merenja i potpunu kontrolu nad mernim sistemom – od daljinskih mernih sistema do naprednih industrijskih automatizacionih sistema.
