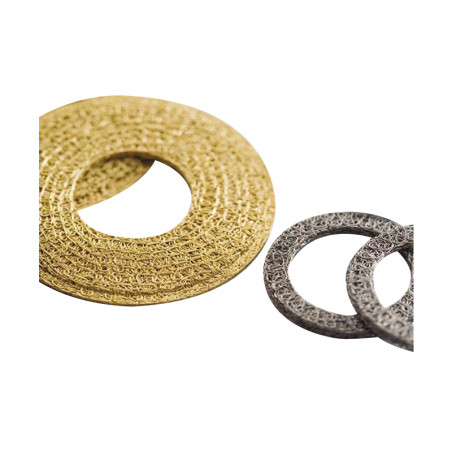

Pletené mřížkové podložky
Pletené mřížkové podložky

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: TEMAS

Pletené mřížkové podložky

3.4 PODKŁADKI Z SIATKI PLECIONEJ

Opis:
Skompresowane podkładki siatkowe, uszczelki i uszczelnienia serii Osłon KR wykorzystują plecioną siatkę uformowaną pod ciśnieniem w elastyczne profile o wysokiej gęstości.

Zastosowanie:
Skompresowane profile plecionej siatki są stosowane jako pierścienie dławika, przyciski uziemiające, uszczelki magnetronowe i w wielu innych zastosowaniach, w których wymagana jest siatka o wysokiej gęstości. Każda aplikacja jest indywidualna i związana z konkretnymi mechanicznymi właściwościami uszczelki, dlatego prosimy o kontakt w celu omówienia Państwa wymagań.

Specyfikacja
Monel 853075-NA13 średnica 0.11 mm
Aluminium 5056 AMS4182 średnica 0.13 mm
TCS ASTM 8520 średnica 0.11 mm
Stal nierdzewna Stop 304 średnica 0.11 mm

WYDAJNOŚĆ - TYPOWE TŁUMIENIE DB
CZĘSTOTLIWOŚĆ FALA MONEL ALUMINIUM TCS STAL NIERDZ.
10 KHz H 45 40 60 40
100 KHz H 49 45 65 44
1MHz H 60 60 85 58
1MHz E 125 125 125 125
10MHz E 120 120 120 120
100MHz E 100 100 108 100
400MHz P 98 95 99 94
1GHz P 85 76 78 76
10 GHz P 80 65 62 60

Tolerancja: ± 0.5mm w szerokości

Przykład zamówienia

KR-5-50-0254-0159-0032 jest podkładką ze stali nierdzewnej 25.4 x 15.9 x 3.2mm. Określ serię KR, typ drutu i opisz swój komponent przez jego zewnętrzną i wewnętrzną średnicę plus grubość (jeśli pierścień „o”) lub za pomocą rysunku, w przypadku uformowanej uszczelki lub sekcji profilu.

Méně
