Soustředné konektory s uzávěrem západky, SMB série
Soustředné konektory s uzávěrem západky, SMB série

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: Radiall

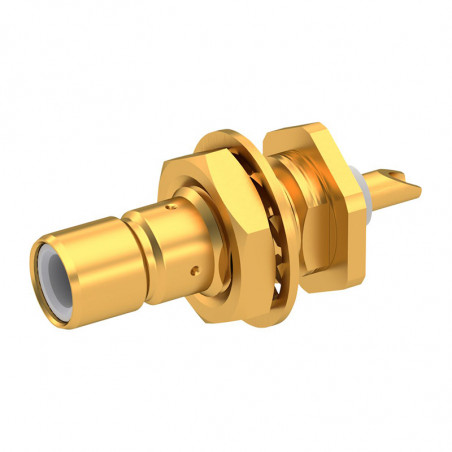

Soustředné konektory s uzávěrem západky, SMB série

Zástrčka se samičím kontaktem, zásuvka se samčím kontaktem. Pevný vnitřní vodič. Řada SMB splňuje normy MIL-C 39012, IEC 169-10, CECC 22 130 a BS 9210 N0007. Použití: rádio, vojenské a civilní telekomunikace, letecké přístroje, přenosné rádio.

Impedance:
50 Ω
Frekvence: pracovní:
DC do 4 GHz
Provozní napětí:
Kabel 2,6/50: 335 Vrms
Provozní teplota:
-65 °C až 165 °C
Materiál:
Těleso a vnitřní trubka - mosaz
Povrchová úprava:
Těleso a vnitřní trubka - pozlacené

Číslo výrobce. Popis
Koaxiální konektory se zacvakávacím uzávěrem, řada SMB R 114 005 000 W

R 114 005 000 W

 Kabelová zástrčka
(s konektorem samice) KMC 2, s kabelovou průchodkou, skupina kabelů 2,6/50: RG 174 A/U, RG 316/U, kabelový vývod 3 mm Ø
Koaxiální konektory s uzávěrem typu cvak, řada SMB R114 053 000 W

R 114 053 000 W

 Kabelová zástrčka
(s kontaktem samice) pevný plášť pro pájení kabelové skupiny 0,085 RG 405/U kabelový vývod 2,3 mm Ø
Koaxiální konektory se zacvakávacím uzávěrem, řada SMB R 114 075 000 W

R 114 075 000 W

 Kabelová zástrčka
(s konektorem samice) KMC 31, pro krimpování kabelové skupiny 2,6/50: RG 174 A/U, RG 316/U, kabelový vývod 3 mm Ø
Koaxiální konektory se zacvakávacím uzávěrem, řada SMB R 114 082 000 W

R 114 082 000 W

 Kabelová zástrčka
(s kontaktem samice) plně krimpovaná kabelová skupina 2,6/50+75: RG 174 A/U, kabelová vývodka RG 316/U 3,25 mm Ø
Koaxiální konektory s uzávěrem typu cvak-lock, řada SMB R 114 183 000 W

R 114 183 000 W

 Kabelová zástrčka
(s konektorem samice) Úhlová/krimpovací zástrčka, skupina kabelů 2/50: RG 178 B/U, kabelový vývod 2,5 mm Ø

R 114 186 000 W

 Kabelová zástrčka
jako výše, ale skupina kabelů 2.6/50: RG 174 A/U, kabelový vývod 3 mm Ø
Koaxiální konektory s uzávěrem typu cvak, řada SMB R114 163 000 W

R 114 163 000 W

 Úhlová kabelová zástrčka
(s kontaktem samice) s kabelovou průchodkou 0 2,2 mm RG 178 B/U, RG 196 A/U

R 114 165 000 W

 Úhlová kabelová spojka
jako výše, ale pro kabely RG 174 A/U, RG 316/U o průměru 2,8 mm.
Koaxiální konektory s uzávěrem typu cvak, řada SMB R 114 305 000 W

R 114 305 000 W

 Kabelový konektor
(s kolíkovou zástrčkou) pro montáž do otvoru, skupina kabelů 2,6/50+75
Koaxiální konektory s uzávěrem typu cvak, řada SMB R 114 313 000 W

R 114 313 000 W

 Kabelový konektor
(s kolíkem) pro montáž do otvoru, plná krimpovací skupina pro kabel 2,6/50+75 mm.
Koaxiální konektory se zacvakávacím uzávěrem, řada SMB R 114 426 000 W

R 114 426 000 W

 Panelový konektor
(s kolíkem) pro desky plošných spojů
Koaxiální konektory s uzávěrem typu cvak, řada SMB R 114 553 000 W

R 114 553 000 W

 Panelový konektor
(s kolíkem) pro montáž do otvoru, montáž zepředu
Koaxiální konektory s uzávěrem typu cvak, řada SMB R 114 554 000 W

R 114 554 000 W

 Panelový konektor
(s kolíkem) pro montáž do otvoru, montáž zezadu
Koaxiální konektory s uzávěrem typu cvak, řada SMB R 114 665 000 W

R 114 665 000 W

 Úhlový panelový konektor
(s kolíkem) pro desku plošných spojů, 5 pájených pinů
Koaxiální konektory s uzávěrem typu cvak, řada SMB R 114 703 000 W

R 114 703 000 W

 Adaptérový konektor - konektor
(oba s kontakty samec) vnitřní vodič samec/samec
Koaxiální konektory s uzávěrem typu cvak, řada SMB R 114 704 000 W

R 114 704 000 W

 Adaptér typu zástrčka-zástrčka
(oba s kontakty samice) vnitřní vodič samice/samice
Koaxiální konektory s uzávěrem typu cvak, řada SMB R 114 720 000 W

R 114 720 000 W

 Adaptérový konektor - konektor
 (oba s kolíkovými kontakty) montáž do otvoru
Koaxiální konektory se zacvakávacím uzávěrem, řada SMB R 114 780 000 W

R 114 780 000 W

T-kus - zástrčka - konektor
(konektory se samčími kontakty, zástrčka se samičím kontaktem)

R 114 781 000 W

 T-kus zástrčka - zástrčka - zástrčka
(zástrčka se samičím kontaktem)
