Konzentrische Steckverbinder mit Latch-Verschluss, SMB-Serie
Konzentrische Steckverbinder mit Latch-Verschluss, SMB-Serie

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: Radiall

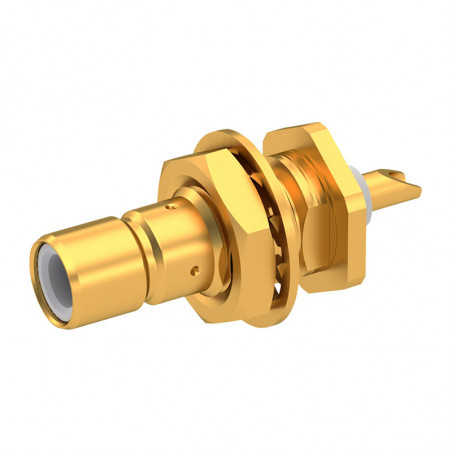

Konzentrische Steckverbinder mit Latch-Verschluss, SMB-Serie

Stecker mit weiblichem Kontakt, Buchse mit männlichem Kontakt. Massiver Innenleiter. Die SMB-Serie entspricht den Normen MIL-C 39012, IEC 169-10, CECC 22 130 und BS 9210 N0007. Anwendungsbereiche: Funktechnik, militärische und zivile Telekommunikation, Flugzeuginstrumente, tragbare Funkgeräte.

Impedanz:
50 Ω
Frequenz: Betriebsfrequenz:
DCdo4GHz
Betriebsspannung:
2,6/50-Kabel: 335 Vrms
Betriebstemperatur:
-65 °C bis 165 °C
Material:
Körper und Innenrohr – Messing
Oberflächenveredelung:
Körper und Innenrohr – vergoldet

Herstellernummer Beschreibung
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 005 000 W

R 114 005 000 W

 Kabelstecker
(mit weiblichem Kontakt) KMC 2, mit Kabelverschraubung, Kabelgruppe 2.6/50: RG 174 A/U, RG 316/U, Kabelausgang 3 mm Ø
Koaxialstecker mit Schnappverschluss, Serie SMB R114 053 000 W

R 114 053 000 W

 Kabelstecker
(mit weiblichem Kontakt) fester Mantel zum Löten, Kabelgruppe 0,085 RG 405/U, Kabelausgang 2,3 mm Ø
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 075 000 W

R 114 075 000 W

 Kabelstecker
(mit weiblichem Kontakt) KMC 31, zum Crimpen von Kabeln der Gruppe 2.6/50: RG 174 A/U, RG 316/U, Kabelausgang 3 mm Ø
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 082 000 W

R 114 082 000 W

 Kabelstecker
(mit weiblichem Kontakt) Vollcrimp-Kabelgruppe 2.6/50+75: RG 174 A/U, RG 316/U Kabelausgang 3,25 mm Ø
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 183 000 W

R 114 183 000 W

 Kabelstecker
(mit weiblichem Kontakt) Winkel-/Crimpstecker, Kabelgruppe 2/50: RG 178 B/U, Kabelausgang 2,5 mm Ø

R 114 186 000 W

 Kabelstecker
wie oben, jedoch Kabelgruppe 2.6/50: RG 174 A/U, Kabelausgang 3 mm Ø
Koaxialsteckverbinder mit Schnappverschluss, SMB R114 Serie 163.000 W

R 114 163 000 W

 Winkelstecker (mit weiblichem Kontakt) mit Kabelverschraubung 0 2,2 mm RG 178 B/U, RG 196 A/U

R 114 165 000 W

 Winkelverbinder
wie oben, jedoch für 2,8 mm RG 174 A/U, RG 316/U Kabel.
Koaxialstecker mit Schnappverschluss, Serie SMB R 114 305 000 W

R 114 305 000 W

 Kabelstecker
(mit Stecker) für Lochmontage, Kabelgruppe 2.6/50+75
Koaxialstecker mit Schnappverschluss, Serie SMB R 114 313 000 W

R 114 313 000 W

 Kabelstecker
(mit Stecker) zur Lochmontage, Vollcrimpgruppe für 2,6/50+75 mm Kabel.
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 426 000 W

R 114 426 000 W

 Panel-Steckverbinder
(mit Stecker) für Leiterplatten
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 553 000 W

R 114 553 000 W

 Panel-Steckverbinder
(mit Stecker) für Durchsteckmontage, Frontmontage
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 554 000 W

R 114 554 000 W

 Panel-Steckverbinder
(mit Stecker) für Durchsteckmontage, Rückwandmontage
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 665 000 W

R 114 665 000 W

 Winkel-Panel-Steckverbinder
(mit Stecker) für Leiterplatten, 5 verlötete Pins
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 703 000 W

R 114 703 000 W

 Adapterstecker - Stecker
(beide mit Steckerkontakten) Innenleiter Stecker/Stecker
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 704 000 W

R 114 704 000 W

 Stecker-zu-Stecker-Adapter
(beide mit weiblichen Kontakten) Buchse/Buchse Innendraht
Koaxialsteckverbinder mit Schnappverschluss, SMB R 114 720 000 W Serie

R 114 720 000 W

 Adapterstecker - Stecker
 (beide mit Steckerkontakten) Durchgangslochmontage
Koaxialsteckverbinder mit Schnappverschluss, Serie SMB R 114 780 000 W

R 114 780 000 W

 T-Stück - Stecker - Stecker
(Stecker mit männlichen Kontakten, Stecker mit weiblichen Kontakten)

R 114 781 000 W

 T-Stück - Stecker - Stecker
(Stecker mit weiblichen Kontakten)
