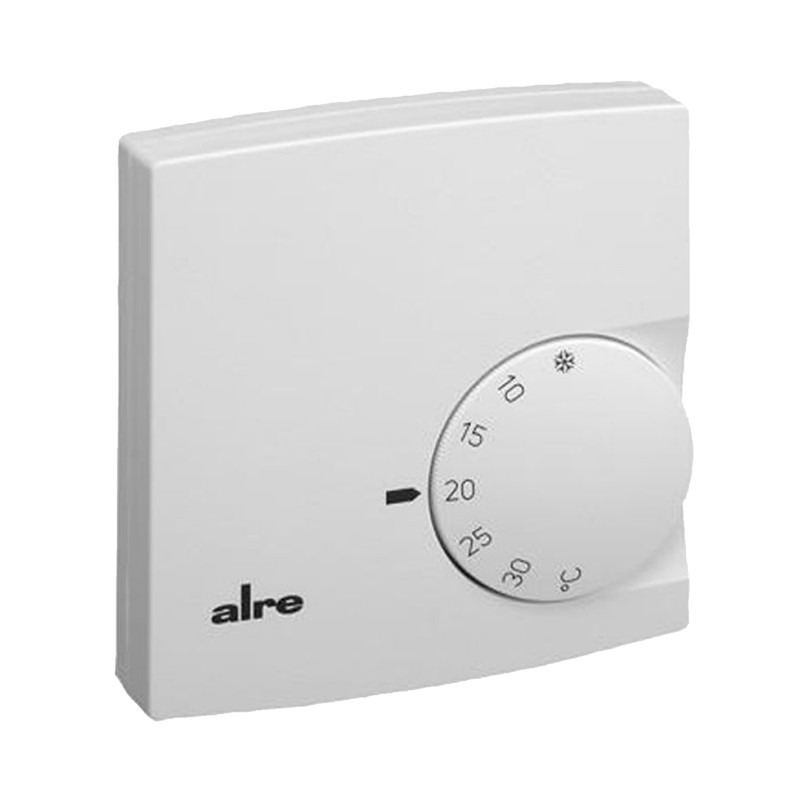

Berlin 2000 RTBSB falra szerelhető bimetál termosztat
Berlin 2000 RTBSB falra szerelhető bimetál termosztat

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: ALRE

Berlin 2000 RTBSB falra szerelhető bimetál termosztat

Aplikacje

Kontrola lub monitorowanie temperatur w pomieszczeniach zamkniętych. Nadaje się do wszystkich systemów grzewczych.

Siłownik zaworu: normalnie zamknięty. Jeżeli dostępne są normalnie otwarte zawory grzewcze, należy je połączyć z wyjściem chłodzenia przełącznika (przełącznika).

Można podłączyć maksymalnie 10 siłowników do zaworów (normalnie zamkniętych, NC); z przełącznikiem, na styku NO, do 5 jednostek (w tym kontekście należy sprawdzić zdolność przełączania podaną w specyfikacji technicznej).

Uwaga montażowa: Ze względu na istniejącą w samym sterowniku przestrzeń na okablowanie zalecany jest montaż na puszce podtynkowej, ale można go również wykonać na płaskim, nieprzewodzącym podłożu.



Dane techniczne

Projekt: Berlin 2000
Wykończenie powierzchni: matowy
Kolor obudowy: czysta biel, jak RAL 9010
Materiał obudowy: Plastik ABS
Temperatura przechowywania: -20…+70 °C
Dopuszczalna wilgotność powietrza: Maks. 95% wzgl. wilgotność, bez kondensacji
Połączenie elektryczne: zaciski śrubowe 0,12 mm² do 2,5 mm²
Montaż/przystawka: Montaż natynkowy/naścienny (montaż 4-otworowy na puszce podtynkowej)
Stopień ochrony: IP 30
Bezpieczeństwo i EMC: zgodnie z DIN EN 60730
Średni pobór mocy: < 0,5 W
Element przełączający: kontakt bimetaliczny
Czujnik: bimetal
Główne cechy: sprzężenie zwrotne termiczne


RTBSB-001.000 / MA010000

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 10 (4) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 2300 W
Styk przełączający: styk rozwierny (maks. 10 siłowników)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres regulacji: 5…30 °C
Histereza: Około. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.002 / MA010100

Cechy ogólne: funkcja ECO; mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 10 (4) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 2300 W
Styk przełączający: styk rozwierny (maks. 10 siłowników)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres regulacji: 5…30 °C
Histereza: Około. 0,5 K przy zmianie temperatury max. 4 K/h
Wejście „obniżenie temperatury”: Ok. 4 K (230 V AC, 50 Hz)


RTBSB-001.010 / MA010200

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: Ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W
Styk przełączający: przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: Przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.026 / MA010900

Cechy ogólne: mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza; Przełącznik włącz / wyłącz; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: Ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A, wentylator (zacisk 2) 5 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W, zacisk 2: 1150 W
Styk przełączający: Przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: Przełączanie (230 VAC, 50 Hz); wentylator pracuje ciągle (230 VAC, 50 Hz) jeśli urządzenie jest włączone
Funkcja regulacji: Grzanie lub chłodzenie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.045 / MA011200

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; ustawienia zewnętrzne
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: −20…+30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: Ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A,
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W
Styk przełączający: Przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: Przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: Grzanie lub chłodzenie
Zakres regulacji: -20…+30 °C
Histereza: Ok. 1,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.048 / MA011300

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 10…60°C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W
Styk przełączający: przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 10…60 °C
Histereza: Ok. 1,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.062 / MA012400

Cechy ogólne: funkcja ECO; wyświetlacz „ogrzewanie”; mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza;
Przełącznik włącz / wyłącz; ustawienie zewnętrzne
Wejście „obniżenie temperatury”: ok. 1 godz. 4 K (230 VAC, 50 Hz)
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 10 (4) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 2300 W
Styk przełączający: styk rozwierny (maks. 10 siłowników)
Sygnał wyjściowy: grzanie, przełączanie (230 VAC, 50 Hz)
Funkcja regulacji: grzanie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.065 / MA010600

Cechy ogólne: mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza; przełącznik „ogrzewanie/chłodzenie”; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 5 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 1150 W
Styk przełączający: przełącznik (przełącznik, maks. 5 siłowników)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 5…30°C
Histereza: Około. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.086 / MA010800

Cechy ogólne: Mechaniczne ograniczenie zakresu; moc przełączania 3000 W, do systemów bezpośredniego ogrzewania elektrycznego, ogrzewania z kamienia naturalnego; wyświetlacz wielocyfrowy 1…6; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 13 (4) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 3000 W
Styk przełączający: styk rozwierny
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres sterowania: 5…30 °C
Histereza: Około. 1 K przy zmianie temperatury max. 4 K/h
Akcesoria: można łączyć z gniazdem wtykowym


RTBSB-001.096 / MA012500 / jak RTBSB-001.086, ale z wyświetlaczem „grzanie” (czerwona dioda LED)

RTBSB-001.110 / MA012701

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz lub 24 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II przy prawidłowym montażu; przy 24 V, klasa ochronności III
Max. prąd przełączania: Ogrzewanie (zacisk 3) 230 VAC 10 (4) A lub 24 VAC 2 (2) A, chłodzenie (zacisk 1) 5 (2) A lub 24 VAC 2 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 24 VAC, 50 Hz
Moc przełączania: Zacisk 3: 2300 W przy 230 VAC,
48 W przy 24 VAC, zacisk 1: 1150 W przy 230 VAC, 48 W przy 24 VAC
Styk przełączający: Przełącznik (przełącznik, maks. 5 siłowników)
Sygnał wyjściowy: Przełączanie (230 VAC, 50 Hz lub 24 VAC, 50 Hz)
Sygnał wyjściowy: Chłodzenie, przełączanie (230 VAC, 50 Hz lub 24 VAC, 50 Hz)
Funkcja sterowania: ogrzewanie lub chłodzenie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.202 / MA011700

Cechy ogólne: funkcja ECO; mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 24 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochrony: III
Max. prąd przełączania: 1 (1) A
Max. napięcie przełączania: 24 VAC, 50 Hz
min. napięcie przełączania: 24 VAC, 50 Hz
Moc przełączania: 24 W
Styk przełączający: styk rozwierny (maks. 5 siłowników)
Sygnał wyjściowy: przełączanie (24 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres regulacji: 5…30 °C
Histereza: Ok. . 0,5 K przy zmianie temperatury max. 4 k./h
Wejście „redukcja temperatury”: Ok. 4 K (24 V AC, 50 Hz)


RTBSB-001.500 / MA013401

Cechy ogólne: 2-przewodowy regulator temperatury pokojowej; mechaniczne ograniczenie zasięgu; wyświetlacz wielocyfrowy *…6; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 1 A lub 5 A (patrz schemat połączeń)
min. prąd przełączania: 0,5 A lub 1 A (patrz schemat połączeń)
min. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 230 W lub 1150 W (patrz schemat połączeń)
Styk przełączający: styk rozwierny
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres regulacji: 5…30 °C
Histereza: Ok. 1 K przy zmianie temperatury max. 4 K/h (w zależności od obciążenia)


RTBSB-001.910 / MA012000

Cechy ogólne: funkcja ECO; skala: stopnie Celsjusza; ustawienie wewnętrzne
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: Ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A,
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W
Styk przełączający: przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 K/h
Wejście „obniżenie temperatury”: Ok. 4 K (230 V AC, 50 Hz)


RTBSB-001.910/2 / MA012100

Cechy ogólne: funkcja ECO; skala: stopnie Celsjusza; ustawienie wewnętrzne
Napięcie pracy: 24 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochrony: III
Max. prąd przełączania: 1 (1) A
Max. napięcie przełączania: 24 VAC, 50 Hz
min. napięcie przełączania: 24 VAC, 50 Hz
Moc przełączania: 24 W
Styk przełączający: przełącznik (przełącznik, maks. 3 siłowniki)
Sygnał wyjściowy: przełączanie (24 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 5…30 ° C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h
Wejście „redukcja temperatury”: Ok. 4 K (24 V AC, 50 Hz)


RTBSB-001.948/1 / MA012600

Cechy ogólne: skala: stopnie Celsjusza; nastawa wewnętrzna
Napięcie pracy: 230 VAC, 50 Hz lub 24 VAC, 50 Hz
Temperatura otoczenia: 10…60°C
Klasa ochronności: II przy prawidłowym montażu; przy 24 V, klasa ochronności III
Max. prąd przełączania: Ogrzewanie (zacisk 3) 230 VAC 10 (4) A lub 24 VAC 2 (2) A, chłodzenie (zacisk 1) 5 (2) A lub 24 VAC 2 (2) A,
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 24 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W przy 230 VAC, 48 W przy 24 VAC, zacisk 1: 1150 W przy 230 VAC, 48 W przy 24 VAC
Styk przełączający: przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz lub 24 VAC, 50 Hz)
Funkcja sterowania: ogrzewanie lub chłodzenie
Zakres regulacji: 10…60 °C
Histereza: Ok. 1,5 K przy zmianie temperatury max. 4 k./h
Kevésbé
Olvass tovább

Ajánlatkérés küldése

Érdekel ez a termék? További információra vagy egyedi árajánlatra van szüksége?

Lépjen kapcsolatba velünk
Kérdezzen a termékről close
Köszönjük az üzenetét Amint lehet, válaszolunk
Kérdezzen a termékről close
Böngésszen
Kérelem beküldése

Add to wishlist

Musisz być zalogowany/a

Aplikacje

Kontrola lub monitorowanie temperatur w pomieszczeniach zamkniętych. Nadaje się do wszystkich systemów grzewczych.

Siłownik zaworu: normalnie zamknięty. Jeżeli dostępne są normalnie otwarte zawory grzewcze, należy je połączyć z wyjściem chłodzenia przełącznika (przełącznika).

Można podłączyć maksymalnie 10 siłowników do zaworów (normalnie zamkniętych, NC); z przełącznikiem, na styku NO, do 5 jednostek (w tym kontekście należy sprawdzić zdolność przełączania podaną w specyfikacji technicznej).

Uwaga montażowa: Ze względu na istniejącą w samym sterowniku przestrzeń na okablowanie zalecany jest montaż na puszce podtynkowej, ale można go również wykonać na płaskim, nieprzewodzącym podłożu.



Dane techniczne

Projekt: Berlin 2000
Wykończenie powierzchni: matowy
Kolor obudowy: czysta biel, jak RAL 9010
Materiał obudowy: Plastik ABS
Temperatura przechowywania: -20…+70 °C
Dopuszczalna wilgotność powietrza: Maks. 95% wzgl. wilgotność, bez kondensacji
Połączenie elektryczne: zaciski śrubowe 0,12 mm² do 2,5 mm²
Montaż/przystawka: Montaż natynkowy/naścienny (montaż 4-otworowy na puszce podtynkowej)
Stopień ochrony: IP 30
Bezpieczeństwo i EMC: zgodnie z DIN EN 60730
Średni pobór mocy: < 0,5 W
Element przełączający: kontakt bimetaliczny
Czujnik: bimetal
Główne cechy: sprzężenie zwrotne termiczne


RTBSB-001.000 / MA010000

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 10 (4) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 2300 W
Styk przełączający: styk rozwierny (maks. 10 siłowników)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres regulacji: 5…30 °C
Histereza: Około. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.002 / MA010100

Cechy ogólne: funkcja ECO; mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 10 (4) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 2300 W
Styk przełączający: styk rozwierny (maks. 10 siłowników)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres regulacji: 5…30 °C
Histereza: Około. 0,5 K przy zmianie temperatury max. 4 K/h
Wejście „obniżenie temperatury”: Ok. 4 K (230 V AC, 50 Hz)


RTBSB-001.010 / MA010200

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: Ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W
Styk przełączający: przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: Przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.026 / MA010900

Cechy ogólne: mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza; Przełącznik włącz / wyłącz; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: Ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A, wentylator (zacisk 2) 5 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W, zacisk 2: 1150 W
Styk przełączający: Przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: Przełączanie (230 VAC, 50 Hz); wentylator pracuje ciągle (230 VAC, 50 Hz) jeśli urządzenie jest włączone
Funkcja regulacji: Grzanie lub chłodzenie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.045 / MA011200

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; ustawienia zewnętrzne
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: −20…+30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: Ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A,
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W
Styk przełączający: Przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: Przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: Grzanie lub chłodzenie
Zakres regulacji: -20…+30 °C
Histereza: Ok. 1,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.048 / MA011300

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 10…60°C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W
Styk przełączający: przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 10…60 °C
Histereza: Ok. 1,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.062 / MA012400

Cechy ogólne: funkcja ECO; wyświetlacz „ogrzewanie”; mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza;
Przełącznik włącz / wyłącz; ustawienie zewnętrzne
Wejście „obniżenie temperatury”: ok. 1 godz. 4 K (230 VAC, 50 Hz)
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 10 (4) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 2300 W
Styk przełączający: styk rozwierny (maks. 10 siłowników)
Sygnał wyjściowy: grzanie, przełączanie (230 VAC, 50 Hz)
Funkcja regulacji: grzanie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.065 / MA010600

Cechy ogólne: mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza; przełącznik „ogrzewanie/chłodzenie”; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 5 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 1150 W
Styk przełączający: przełącznik (przełącznik, maks. 5 siłowników)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 5…30°C
Histereza: Około. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.086 / MA010800

Cechy ogólne: Mechaniczne ograniczenie zakresu; moc przełączania 3000 W, do systemów bezpośredniego ogrzewania elektrycznego, ogrzewania z kamienia naturalnego; wyświetlacz wielocyfrowy 1…6; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 13 (4) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 3000 W
Styk przełączający: styk rozwierny
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres sterowania: 5…30 °C
Histereza: Około. 1 K przy zmianie temperatury max. 4 K/h
Akcesoria: można łączyć z gniazdem wtykowym


RTBSB-001.096 / MA012500 / jak RTBSB-001.086, ale z wyświetlaczem „grzanie” (czerwona dioda LED)

RTBSB-001.110 / MA012701

Cechy ogólne: Mechaniczne ograniczenie zakresu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz lub 24 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II przy prawidłowym montażu; przy 24 V, klasa ochronności III
Max. prąd przełączania: Ogrzewanie (zacisk 3) 230 VAC 10 (4) A lub 24 VAC 2 (2) A, chłodzenie (zacisk 1) 5 (2) A lub 24 VAC 2 (2) A
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 24 VAC, 50 Hz
Moc przełączania: Zacisk 3: 2300 W przy 230 VAC,
48 W przy 24 VAC, zacisk 1: 1150 W przy 230 VAC, 48 W przy 24 VAC
Styk przełączający: Przełącznik (przełącznik, maks. 5 siłowników)
Sygnał wyjściowy: Przełączanie (230 VAC, 50 Hz lub 24 VAC, 50 Hz)
Sygnał wyjściowy: Chłodzenie, przełączanie (230 VAC, 50 Hz lub 24 VAC, 50 Hz)
Funkcja sterowania: ogrzewanie lub chłodzenie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h


RTBSB-001.202 / MA011700

Cechy ogólne: funkcja ECO; mechaniczne ograniczenie zasięgu; skala: stopnie Celsjusza; nastawa zewnętrzna
Napięcie pracy: 24 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochrony: III
Max. prąd przełączania: 1 (1) A
Max. napięcie przełączania: 24 VAC, 50 Hz
min. napięcie przełączania: 24 VAC, 50 Hz
Moc przełączania: 24 W
Styk przełączający: styk rozwierny (maks. 5 siłowników)
Sygnał wyjściowy: przełączanie (24 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres regulacji: 5…30 °C
Histereza: Ok. . 0,5 K przy zmianie temperatury max. 4 k./h
Wejście „redukcja temperatury”: Ok. 4 K (24 V AC, 50 Hz)


RTBSB-001.500 / MA013401

Cechy ogólne: 2-przewodowy regulator temperatury pokojowej; mechaniczne ograniczenie zasięgu; wyświetlacz wielocyfrowy *…6; nastawa zewnętrzna
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: 1 A lub 5 A (patrz schemat połączeń)
min. prąd przełączania: 0,5 A lub 1 A (patrz schemat połączeń)
min. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: 230 W lub 1150 W (patrz schemat połączeń)
Styk przełączający: styk rozwierny
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie
Zakres regulacji: 5…30 °C
Histereza: Ok. 1 K przy zmianie temperatury max. 4 K/h (w zależności od obciążenia)


RTBSB-001.910 / MA012000

Cechy ogólne: funkcja ECO; skala: stopnie Celsjusza; ustawienie wewnętrzne
Napięcie pracy: 230 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochronności: II, przy prawidłowym montażu
Max. prąd przełączania: Ogrzewanie (zacisk 3) 10 (4) A, chłodzenie (zacisk 1) 5 (2) A,
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 230 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W, zacisk 1: 1150 W
Styk przełączający: przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 5…30 °C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 K/h
Wejście „obniżenie temperatury”: Ok. 4 K (230 V AC, 50 Hz)


RTBSB-001.910/2 / MA012100

Cechy ogólne: funkcja ECO; skala: stopnie Celsjusza; ustawienie wewnętrzne
Napięcie pracy: 24 VAC, 50 Hz
Temperatura otoczenia: 0…30 °C
Klasa ochrony: III
Max. prąd przełączania: 1 (1) A
Max. napięcie przełączania: 24 VAC, 50 Hz
min. napięcie przełączania: 24 VAC, 50 Hz
Moc przełączania: 24 W
Styk przełączający: przełącznik (przełącznik, maks. 3 siłowniki)
Sygnał wyjściowy: przełączanie (24 VAC, 50 Hz)
Funkcja sterowania: grzanie lub chłodzenie
Zakres regulacji: 5…30 ° C
Histereza: Ok. 0,5 K przy zmianie temperatury max. 4 k./h
Wejście „redukcja temperatury”: Ok. 4 K (24 V AC, 50 Hz)


RTBSB-001.948/1 / MA012600

Cechy ogólne: skala: stopnie Celsjusza; nastawa wewnętrzna
Napięcie pracy: 230 VAC, 50 Hz lub 24 VAC, 50 Hz
Temperatura otoczenia: 10…60°C
Klasa ochronności: II przy prawidłowym montażu; przy 24 V, klasa ochronności III
Max. prąd przełączania: Ogrzewanie (zacisk 3) 230 VAC 10 (4) A lub 24 VAC 2 (2) A, chłodzenie (zacisk 1) 5 (2) A lub 24 VAC 2 (2) A,
Max. napięcie przełączania: 230 VAC, 50 Hz
min. napięcie przełączania: 24 VAC, 50 Hz
Moc przełączania: zacisk 3: 2300 W przy 230 VAC, 48 W przy 24 VAC, zacisk 1: 1150 W przy 230 VAC, 48 W przy 24 VAC
Styk przełączający: przełącznik (przełącznik, maks. 10 zacisk wyjściowy siłowników 3, maks. 5 zacisk wyjściowy siłowników 1)
Sygnał wyjściowy: przełączanie (230 VAC, 50 Hz lub 24 VAC, 50 Hz)
Funkcja sterowania: ogrzewanie lub chłodzenie
Zakres regulacji: 10…60 °C
Histereza: Ok. 1,5 K przy zmianie temperatury max. 4 k./h
Kevésbé
Olvass tovább

Related articles

Nowe seria termostatów RTKSA od Alre Nowe seria termostatów RTKSA od Alre
Posted in: Nowości, Baza Wiedzy
26-11-2021
Uniwersalne termostaty kapilarne RTKSA to seria urządzeń została specjalnie opracowana do stosowania w technice...
Read more
Hozzászólások (0)
