Gyártó: ETI Polam

Fotovoltaiás rendszerek túlfeszültség-védelmére szolgáló ETITEC-PV túlfeszültségvédők

ETITEC-PV túlfeszültség-levezetők fotovoltaikus rendszerek védelmére

ETITEC B-PV túlfeszültség-levezetők

Az ETITEC B-PV túlfeszültség-levezető sorozat fotovoltaikus rendszerek (PV panelek) túlfeszültségek elleni védelmére szolgál: kapcsolási okokból, illetve közvetlen vagy közvetett villámcsapások okozta túlfeszültségek ellen. Külső villámvédelmi rendszerekkel felszerelt létesítményekben használják őket. A levezetők belső áramköre két varisztort tartalmaz, amelyek mindegyikét egy hőelem - egy leválasztó - védi.

Előnyök:
- nagy névleges kisülési áram Iimp
- belső védelem: különálló hőelem minden varisztorhoz
- varisztor hibajelző: vizuális + külső jelzőérintkezők (RC)

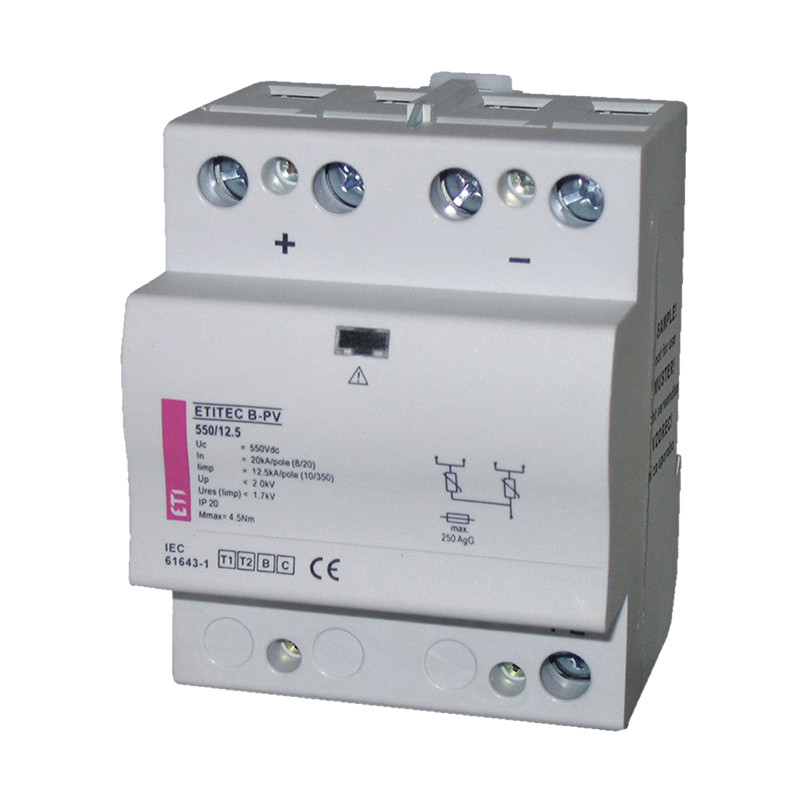

ETITEC B-PV túlfeszültség-levezető

Műszaki adatok

Típus ETITEC B-PV xxxx/12.5 (10/350)
550 V 1000 V
Szabványoknak való megfelelés IEC-61643-1
Folyamatos üzemi feszültség U. (DC) 550 V 1000V
Névleges kisülési áram In (8/20) 20 kA 20 kA
Max. kisülési áram I (8/20) 40 kA 40 kA
Névleges kisülési áram Itop (10/350)/1 pólusú 12,5 kA 12,5 kA
Fajlagos energia 39 kJ/Q 39 kJ/Q
Q Hasznos teher 6,25 As 6,25 Ace
Védelmi szint Fel In-nél (8/20) < 2,0 kV < 2,6 kV
Védelmi szint Fel I^-nél (10/350) < 1,7 kV < 2,4 kV
Kioldási (válasz) idő tA <25 ns
Szivárgási áram Uc-nél <1,5 mA
Hővédelem Igen
Biztonsági biztosíték (ha a főbiztosíték > 250A) 250 A gG
Rövidzárlati szilárdság 25 kA/ 50 Hz
Üzemi hőmérséklet - 40oC ... +80oC
Szorítókapacitás 35 mm2(vezeték)/25 mm2(sodrott)
Meghúzási nyomaték Max. 4,5 Nm
Rögzítés TH35 sínre szerelve
Védelmi besorolás IP20
Ház anyaga Hőre lágyuló műanyag, nem gyúlékony az UL 94 V-0 szabvány szerint
Szélesség 4 modul
Jelérintkezők - ...RC típus
Névleges terhelés AC 250V/0,5A; 125V/3A
Csatlakozó kapacitása Max. 1,5 mm22
Meghúzási nyomaték 0,25 Nm

ETITEC B - PV
Típus Kódszám U (V DC) (kA) | (g) Csomagolás (db)

ETITEC B-PV 550/12.5 (10/350)

 002445202 550 300

ETITEC B-PV 1000/12,5 (10/350)

 002445203 1000 12,5 350 1/3

ETITEC B-PV 550/12,5 (10/350) RC

 002445204 550 310

ETITEC B-PV 1000/12,5 (10/350) RC

 002445205 center;">1000 360

ETITEC B-PV túlfeszültség-levezetők

ETITEC C-PV túlfeszültség-levezetők

Az ETITEC C-PV túlfeszültség-levezető sorozat fotovoltaikus PV rendszerek (napelemes berendezések) védelmére szolgál a túlfeszültségek ellen: kapcsolási okokból, illetve közvetlen vagy közvetett villámkisülésekből eredő túlfeszültségek ellen. Külső villámvédelmi rendszer nélküli létesítményekben használják őket. A túlfeszültség-levezetők belső áramköre két (vagy három) varisztort tartalmaz, amelyek mindegyikét egy hőelem – egy leválasztó – védi.

ETITEC C-PV túlfeszültség-levezetők

ETITEC C-PV túlfeszültség-levezetők
ETITEC C-PV túlfeszültség-levezetők
Max. kisülési áram I (8/20)
Típus | ETITEC C-PV xxxx/20 (8/20)
100 V I 550 V 1 1000V
Megfelelőség a szabványoknak Folyamatos üzemi feszültség Uc (DC) IEC-61643-1
100 V 550V 1000V
Névleges kisülési áram In (8/20) 20 kA 20 kA 20 kA
40 kA 40 kA 40 kA
Védelmi szint Up In-nél (8/20) < 0,7 kV < 2,1 kV < 4,0 kV
Kioldási (válasz) idő tA <25 ns
Szivárgási áram Uc-n <1,5 mA
Hővédelem Igen
Tartóbiztosíték (ha a főbiztosíték > 250 A) 125 A gG
Rövidzárlatállóság 25 kA/ 50 Hz
Üzemi hőmérséklet - 40oC ... +80oC
Csatlakozó kapacitás 35 mm2(vezeték)/25 mm2 (zsinór)
Meghúzási nyomaték Max. 4,5 Nm
Igazítás TH 35
Védelmi szint IP20
Burkolat anyaga Hőre lágyuló műanyag, nem gyúlékony az UL 94 V-0 szabvány szerint
Szélesség 2 modul 3 modul
Jelzőérintkezők - ...RC típus
Névleges terhelés AC 250V/0,5A; 125V/3A
Csatlakozó kapacitása Max. 1,5 mm2
Meghúzási nyomaték 0,25 Nm

Típus Kódszám Uc
(V DC)		 I imp
(kA)		 Súly
(g)		 Csomagolás (db)

ETITEC C-PV 100/20

 002445206 100 20 200 1/7

ETITEC C-PV 550/20

 002445207 550 255 1/7

ETITEC C-PV 1000/20

 002445208 1000 365 1/5

ETITEC C-PV 100/20 RC

 002445209 100 210 1/7

ETITEC C-PV 550/20 RC

 002445210 550 265 1/7

ETITEC C-PV 1000/20 RC

 002445211 1000 center;">375 1/5

ETITEC C-PV 100/20 cserélhető modul

 002445221 100 80 1/7

ETITEC C-PV 550/20 cserélhető modul

 002445222 550

ETITEC C-PV 1000/20 cserélhető modul

 002445223 1000

ETITEC C-PV túlfeszültség-levezetők diagramja
