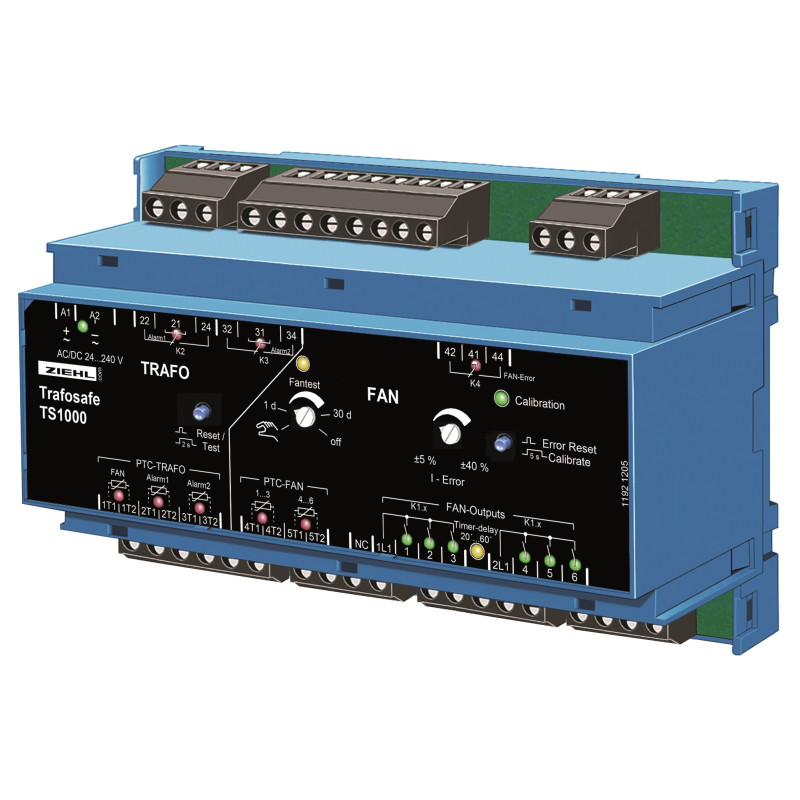

TS1000 - Trafosafe - T221660

Trafosafe TS1000 se aplică la transformatoare cu răcire forțată. Monitorizează temperatura transformatorului cu 3 circuite-senzori (PTC-termistoare), controlează răcirea forțată în funcție de sarcina transformatorului, raportează depășirea temperaturii de alarmă și oprește transformatorul (declanșare) când creșterea temperaturii continuă.

Până la 6 ventilatoare pot fi controlate și monitorizate direct cu TS10000. Contactoarele și întrerupătoarele de protecție a motorului nu mai sunt necesare.

La transformatoarele monitorizate cu Pt 100, TS1000 poate fi folosit pentru a controla numai ventilatoarele.

Monitorizarea temperaturii

• 1 circuit PTC pentru controlul răcirii (1T1/1T2 doar la intrarea pentru controlul ventilatorului) =
>
• 1 circuit PTC pentru alarma 1 (2T1/2T2) și alarma 2/declanșare (3T1/3T2), monitorizată pentru scurtcircuit și întrerupere
• Alarma 1 (K2) în regim de curent în circuit închis = monitorizarea funcției
• Alarma 2/declanșare (K3) în regim de întrerupere a semnalului = lipsa semnalului de pornire/declanșare. dispozitiv
• Buton de testare/resetare pentru testarea funcției

Control și monitorizare ventilator

• conexiune directă până la 6 ventilatoare 0,07...4,0 A
• depășire automată a timpului de pornire a ventilatoarelor la sarcina mare a transformatorului
• Monitorizarea curentului de defecțiune a ventilatoarelor
• Monitorizare
• monitorizarea curentului de eșec
• underlibrare a ventilatoarelor a valorilor monitorizate ale curenților către ventilatoare
• Punctul de comutare pentru întrerupere de curent reglabil ± 5-40%
• test automat al ventilatoarelor 1-30 zile, deconectat
• Releu pentru raportarea defecțiunii ventilatorului
• Afișaj clar cu LED-uri

General

24-240 V

• carcasă compactă pentru montare în dulap, 140 mm lățime, înălțime de montare 55 mm
• Atașare pe șină standard de 35 mm sau cu 3 șuruburi M4
