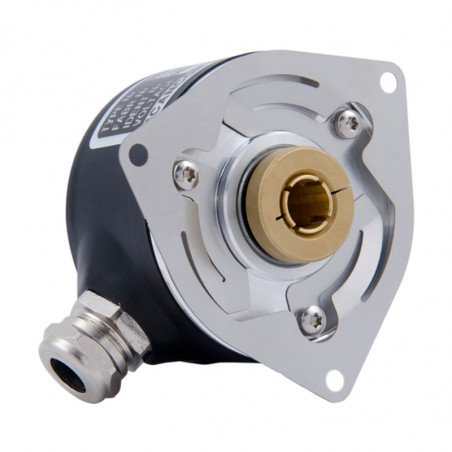

Инкрементальный энкодер с входом на валик серии SCH50B

Энкодер серии SCH50B предназначен для измерения угловых помещений, значит для измерения угла вращения и скорости вращения. Преобразователь дает возможность определить относительное положение при помощи счисления импульсов. Направление движения определяется благодаря фазовому сдвигу каналов A и B таким образом, что параллельно работающая электроника добавляет или отнимает попадающие импульсы Нулевой канал C (индекс) определяет во время каждого оборота преобразователя абсолютное положение, которые может быть полезным для обозначения нулевого положения измерительной системы. Степень разрешения преобразователя определяется в форме секций соответствующих количеству штрихов на делительном диске на один оборот. Преобразователь изготовлен в технологии SMD обеспечивающей отличную прочность и надежность устройства. Степень непроницаемости защитного корпуса IP 65 (или IP 67) делает возможным применение преобразователя в сложных условиях. Энкодер может легко подключаться к системе промышленной автоматики PLC , что обеспечивает небольшое потребление мощности и широкий диапазон питания преобразователя от 4,5 до 30 VDC .
