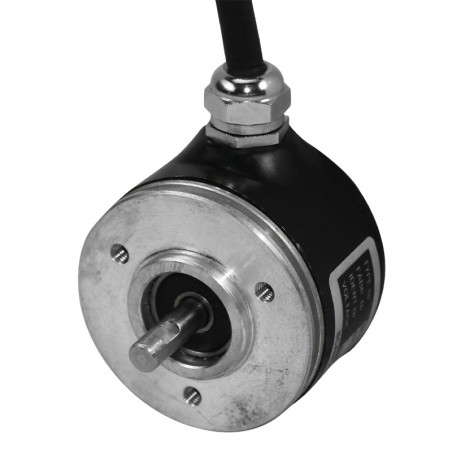

Инрементальный энкодер с валиком серии SCA50

Энкодер серии SCA50 предназначен для измерений углового перемещения, значит для измерения угла вращения, а также для измерения скорости вращения. Преобразователь дает возможность определить относительное положение путем счисления импульсов. Направление движения определяется благодаря фазовому сдвигу каналов A и B таким образом, что параллельно работающая электроника добавляет или отнимает попадающие импульсы. Нулевой канал C (индекс) определяет во время каждого оборота преобразователя абсолютное положение, которые может быть полезным для обозначения нулевого положения измерительной системы. Степень разрешения преобразователя определяется в форме секций соответствующих количеству штрихов на делительном диске на один оборот. Преобразователь изготовлен в технологии SMD обеспечивающей отличную прочность и надежность устройства. Степень непроницаемости защитного корпуса IP 65 (или IP 67) делает возможным применение преобразователя в сложных условиях. Энкодер может легко подключаться к системе промышленной автоматики PLC , что обеспечивает небольшое потребление мощности и широкий диапазон питания преобразователя от 4,5 до 30 VDC .



Электрические параметры
- Выходной сигнал:		инкрементный (каналы A и B)
- Сигнал определяющий нулевое положение:		канал Z
- Тип выхода:		с активной нагрузкой типа 'totempole'
- Питание:		4,5...30VDC
		(защита от обратного подключения)
- Потребление тока без нагрузки:		макс. 45 mA
- Макс. ток нагрузки на канал:		30 mA (защита от короткого замыкания)
- Выходное напряжение согласно сигналу '0':		макс. 500mV для тока 1 = 10 mA
- Выходное напряжение согласно
сигналу '1':		мин. 600mV для тока 1 = 10 mA
		макс. 1,3V для тока 1 = 25 mA
- Макс. частота		300 kHz
- Рабочая температура:		- 40...85°C
- Выходной сигнал:		стандартный
		обратный
		разностный (совместимый с RS422A)

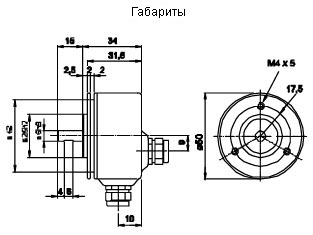

Механические параметры
- Вес:		130g
- Материал:	корпус:	алюминий
	ролик:	нержавеющая сталь
	подшипники:	шариковые, со смазкой
- Диаметр ролика:		Ø6mm,Ø8mm, Ø10m m, Ø1/4", Ø3/8"
- Допустимая осевая нагрузка:		20N
- Допустимая радиальная нагрузка:		20N
- Макс. скорость:		12000 оборотов/минуту
- Степень защиты:		IP 65 (опция IP67)
