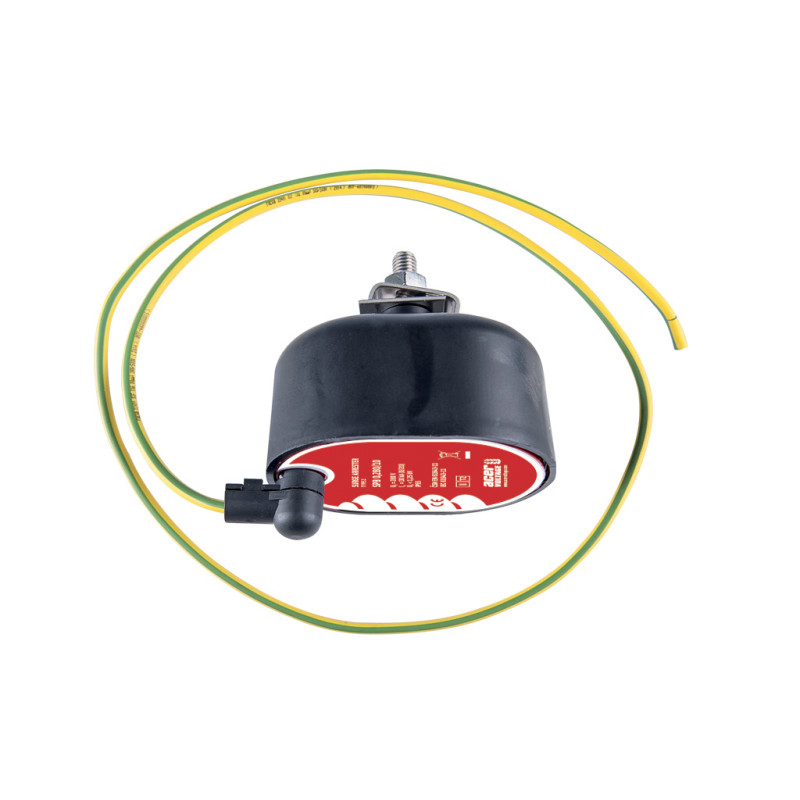

SPB 0,440/10/AlFe - Ограничитель перенапряжения - 90100

SPB */10AlFe ** - ограничитель перенапряжений для воздушных линий электропередачи, соответствующий ČSN EN 61643-11 ed.2:2013, с номинальным током разряда 10 кА и максимальным длительно действующим напряжением Uc = 280 В, 440 В, 500 В и 660 В. Обеспечивает защиту от низковольтных перенапряжений, в низковольтных воздушных распределительных сетях защищает электроприборы, приборы, распределительные трансформаторные шкафы и снижает риск повреждения бытовых сетей и подключенных к ним устройств вследствие атмосферных и коммутационных перенапряжений в сетях переменного тока частотой от 48 до 62 Гц. Ограничители перенапряжений SPB защищают от разрушительного воздействия электрических разрядов и коммутационных перенапряжений. Их рекомендуется использовать в местах, защищенных от прямого прикосновения, например, с помощью позиционной или барьерной защиты. SPB не требуют обслуживания; достаточно визуального осмотра после грозы. Повреждение УЗИП, вызванное большим импульсным перенапряжением, сигнализируется открытием красной крышки в нижней части корпуса. УЗИП можно подключать ко всем типам воздушных линий и проводов. Монтаж на неизолированные внешние линии осуществляется с помощью клеммы М8 из нержавеющей стали и гайки из нержавеющей стали. Вариант исполнения и характеристики При постоянном рабочем напряжении через УЗИП протекает ток в сотни мкА, преимущественно емкостной характер. Активная составляющая тока пренебрежимо мала. С ростом напряжения на клеммах УЗИП устройство плавно переходит в проводящее состояние, ограничивая все виды импульсных перенапряжений. Время срабатывания очень короткое (обычно 25 нс), поэтому УЗИП надежно ограничивает даже крутые грозовые перенапряжения. УЗИП состоит из пластикового корпуса с соединительными выводами, водонепроницаемого и электроизолированного варистора, заключенного в силиконовую резину, теплового выключателя и сигнальной крышки в нижней части корпуса. Еще одним преимуществом является простота монтажа. Пластиковый корпус устойчив к ультрафиолетовому излучению и атмосферным воздействиям, а также к самозатуханию – класс V0. Соединительные винты и гайки изготовлены из нержавеющей стали. Ограничитель перенапряжения оснащен заземляющим кабелем с клеммой, доступным в зелено-желтом или черном цвете, длиной 0,65 м, 0,8 м или 1,0 м в соответствии с требованиями заказчика. Другие длины доступны по запросу. Встроенный разъединитель служит для отключения ограничителя от сети в случае перегрузки, которая может возникнуть в результате превышения предельных параметров варистора (поглощение большей энергии, например, из-за длительного повышения рабочего напряжения выше Uc или из-за высокого напряжения, возникшего при ударе молнии в непосредственной близости). Максимальный ток варистора составляет 100 кА, 4/10 мкс. При двух последовательных импульсах тока 65 кА длительностью 4/10 мкс температура варистора может достичь значения, вызывающего отключение разъединителя. Отключение сигнализируется открытием красной крышки в нижней части корпуса ограничителя перенапряжений. При пробое варистора (например, при превышении максимального тока круто нарастающим импульсом) сам варистор может быть вырван из корпуса током короткого замыкания, не повреждая и не разрушая внешнюю оболочку ограничителя перенапряжений. Это гарантирует отключение ограничителя перенапряжений от сети без повреждения окружающих компонентов (за исключением нижней части корпуса) и без пробоя между шинами в распределительном щите. Отключение также сигнализируется открытием крышки в нижней части корпуса. При использовании изолированного вывода все токоведущие элементы остаются изолированными и защищенными от прямого контакта. Требования к транспортировке, обращению и хранению Отдельные ограничители перенапряжений упаковываются в полиэтиленовые пакеты и отправляются в одноразовых картонных коробках. Другие варианты упаковки доступны по запросу. Ограничители перенапряжения хранятся в картонных коробках в крытых складских помещениях при температуре от -30°C до +30°C. В качестве средств тушения допускается использование пены или воды. При транспортировке обращайтесь с ними осторожно, чтобы не повредить картонную упаковку. Воздействие на окружающую среду Риск негативного воздействия на окружающую среду при транспортировке, обращении, хранении и использовании изделия отсутствует. Поврежденные изделия следует вывезти на свалку. Каталожный номер отходов: 07 02 99.
