Menu
-
вернутьсяX
-
Компоненты
-
-
Category
-
Полупроводниковые приборы
- Диоды
- Тиристоры
-
Электро-изолированные модули
- Электроизолированные модули | ВИШАЙ (ИК)
- Электроизолированные модули | INFINEON (EUPEC)
- Электроизолированные модули | Семикрон
- Электроизолированные модули | POWEREX
- Электроизолированные модули | IXYS
- Электроизолированные модули | ПОЗЕЙКО
- Электроизолированные модули | ABB
- Электроизолированные модули | TECHSEM
- Перейти в подкатегорию
- Выпрямительные мостики
-
Транзисторы
- Транзисторы | GeneSiC
- Модули SiC MOSFET | Mitsubishi
- Модули SiC MOSFET | STARPOWER
- Модули ABB SiC MOSFET
- Модули IGBT | МИЦУБИСИ
- Транзисторные модули | MITSUBISHI
- Модули MOSFET | МИЦУБИСИ
- Транзисторные модули | ABB
- Модули IGBT | POWEREX
- Модули IGBT | INFINEON (EUPEC)
- Полупроводниковые элементы из карбида кремния (SiC)
- Перейти в подкатегорию
- Драйвера
- Блоки мощности
- Перейти в подкатегорию
-
Электрические преобразователи
-
Преобразователи тока / датчики тока ф. LEM
- Преобразователи тока с замкнутой петлей обратной связи (C/L) ф. LEM
- Преобразователи тока с открытой петлей обратной связи (O/L) ф. LEM
- Преобразователи тока с униполярным питанием ф. LEM
- Преобразователи в технологии Eta ф. LEM
- Датчики тока высокой точностью серии LF xx10
- Датчики тока серии LH
- HOYS i HOYL – предназначен для монтажа непосредственно на токопроводящей шине
- Преобразователи тока в технологии SMD, серии GO-SME и GO-SMS
- АВТОМОБИЛЬНЫЕ преобразователи тока
- Перейти в подкатегорию
-
Преобразователи напряжения | LEM
- Преобразователи напряжения серии LV
- Преобразователи напряжения серии DVL
- Прецизионные преобразователи напряжения с двойным магнитным сердечником серии CV
- Тяговый преобразователь напряжения DV 4200/SP4
- Преобразователи напряжения серии DVM
- Преобразователь напряжения DVC 1000-P
- Преобразователь напряжения DVC 1000
- Перейти в подкатегорию
- Преобразователи для защиты, контроля и управления | LEM
- Преобразователи с разъемным сердечником | LEM
- Прецизионные датчики тока
- Перейти в подкатегорию
-
Преобразователи тока / датчики тока ф. LEM
-
Пассивные компоненты (конденсаторы, резисторы, предохранители, фильтры)
- Резисторы
-
Предохранители
- Миниатюрные предохранители для электронных плат серии ABC и AGC
- Быстрые трубчатые предохранители
- Медленные вставки с характеристиками GL/GG и AM
- Ультрабыстрые плавкие вставки
- Быстрые предохранители английский и американский стандарт
- Быстрые предохранители европейский стандарт
- Тяговые предохранители
- Высоковольтные предохранительные вставки
- Перейти в подкатегорию
-
Конденсаторы
- Конденсаторы для электромоторов
- Электролитические конденсаторы
- Конденсаторы типа snubbers
- Конденсаторы мощности
- Конденсаторы для цепей DC
- Конденсаторы для компенсации пассивной мощности
- Высоковольтные конденсаторы
- Конденсаторы большой мощности для индукционного нагрева
- Импульсные конденсаторы
- Конденсаторы звена постоянного тока
- Конденсаторы для цепей переменного/постоянного тока
- Перейти в подкатегорию
- Противопомеховые фильтры
- Ионисторы
-
Защита от перенапряжения
- Ограничители перенапряжения для приложений RF
- Ограничители перенапряжения для систем технического зрения
- Ограничители перенапряжения для линий электропередач
- Ограничители перенапряжения для светодиодов
- Ограничители перенапряжения для фотовольтаики
- Ограничители перенапряжения для систем взвешивания
- Ограничители перенапряжения для Fieldbus
- Перейти в подкатегорию
- Перейти в подкатегорию
-
Реле и контакторы
- Теория реле и контакторы
- Полупроводниковые реле AC 3-фазные
- Полупроводниковые реле DC
- Контроллеры, системы управления и аксессуары
- Системы плавного пуска и реверсивные контакторы
- Электро-механические реле
- Контакторы
- Оборотные переключатели
-
Полупроводниковые реле AC 1-фазные
- РЕЛЕ AC 1-ФАЗНЫЕ СЕРИИ 1 D2425 | D2450
- Однофазное реле AC серии CWA и CWD
- Однофазное реле AC серии CMRA и CMRD
- Однофазное реле AC серии PS
- Реле AC двойное и четверное серии D24 D, TD24 Q, H12D48 D
- Однофазные твердотельные реле серии gn
- Однофазные полупроводниковые реле переменного тока серии ckr
- Однофазные реле переменного тока ERDA И ERAA SERIES для DIN-рейки
- Однофазные реле переменного тока на ток 150А
- Двойные твердотельные реле, интегрированные с радиатором для DIN-рейки
- Перейти в подкатегорию
- Полупроводниковые реле AC 1-фазные для печати
- Интерфейсные реле
- Перейти в подкатегорию
- Индукционные компоненты
- Радиаторы, варисторы, термическая защита
- Вентиляторы
- Кондиционеры, оборудование для шкафов, охладители
-
Аккумуляторы, зарядные устройства, буферные источники питания и инверторы
- Аккумуляторы, зарядные устройства - теоретическое описание
- Модульные литий-ионные аккумуляторы, пользовательские батареи, Система управления батареями (BMS)
- Аккумуляторы
- Зарядные устройства и аксессуары
- Резервный источник питания ИБП и буферные источники питания
- Преобразователи и аксессуары для фотовольтаики
- Хранилище энергии
- Топливные элементы
- Литий-ионные аккумуляторы
- Перейти в подкатегорию
-
Автоматика
- Концевые выключатели, Микровыключатели
- Датчики Преобразователи
- Пирометры
- Счетчики, Реле времени, Панельные измерительные приборы
- Промышленные защитные устройства
- Световые и звуковые сигнальные установки
- Термокамеры, Тепловизоры
- LED-экраны
- Управляющая аппаратура
-
Регистраторы
- Регистраторы температуры с записью на ленту и с цифровым показателем - AL3000ym - AL3000
- Микропроцесорные регистраторы с экраном LCD серия KR2000
- Регистратор KR5000
- Измеритель с функцией регистрации влажности и температуры HN-CH
- Эксплуатационные материалы для регистраторов
- Компактный графический регистратор 71VR1
- Регистратор KR 3000
- Регистратор PC серии R1M
- Регистратор PC серии R2M
- Регистратор PC, USB, 12 изолированных входов – RZMS
- Регистратор PC, USB, 12 изолированных входов – RZUS
- Перейти в подкатегорию
- Контроллеры
- Перейти в подкатегорию
-
Провода, литцендрат, гофрированные рукава, гибкие соединения
- Провода
- Многожильные провода (Lica)
-
Кабели и провода для специальных применений
- Удлинительные и компенсационные провода
- Провода для термопар
- Присоединительные провода для датчиков PT
- Многожильные провода темп. от -60C до +1400C
- Провода среднего напряжения
- Провода зажигания
- Нагревательные провода
- Одножильные провода темп. от -60C до +450C
- Железнодородные провода
- Нагревательные провода в Ex
- Перейти в подкатегорию
- Оболочки
-
Плетеные кабели
- Плоские плетеные кабели
- Круглые плетеные кабели
- Очень гибкие плетеные кабели - плоские
- Очень гибкие плетеные кабели - круглые
- Медные цилиндрические плетеные кабели
- Медные цилиндрические плетеные кабели и кожуха
- Гибкие заземляющие ленты
- Цилиндрические плетеные провода из луженой и нержавеющей стали
- Медные изолированные плетеные провода PCV - температура до 85 градусов C
- Плоские алюминиевые плетеные провода
- Соединительный набор - плетеные провода и трубки
- Перейти в подкатегорию
- Аксессуары для тяги
- Кабельные наконечники
- Изолированные эластичные шины
- Многослойные гибкие шины
- Системы прокладки кабеля (PESZLE)
- Трубы
- Перейти в подкатегорию
- Просмотреть все категории
-
Полупроводниковые приборы
-
-
- Поставщики
-
Программы
- Автоматика HVAC
- Горное дело, металлургия и литейное дело
- Двигатели и трансформаторы
- Измерение и регулирование температуры
- Измерение и регулирование температуры
- Индукционный нагрев
- Индустриальная автоматизация
- Источники питания (ИБП) и выпрямительные системы
- Компоненты для потенциально взрывоопасных сред (EX)
- Машины для сушки и обработки древесины
- Машины для термоформования пластмасс
- Оборудование для распределительных, контрольных и телекоммуникационных шкафов
- Печать
- Приводы переменного и постоянного тока (инверторы)
- Промышленная автоматика
- Промышленные защитные устройства
- Сварочные аппараты и сварочные аппараты
- Станки с ЧПУ
- Трамвай и ж / д тяга
-
Монтаж
-
-
Montaż urządzeń
- Монтаж шкафов
- Дизайн и сборка шкафов
- Монтаж энергосистем
- Оборудования для силовой электроники
-
Машины на заказ
- Автоматизированная индустрия
- Фармацевтическая индустрия
- Целлюлозно-бумажная промышленность
- Пищевая промышленность и напитки
- Горнодобывающая промышленность
- Химическая и нефтехимическая промышленность
- Литейная промышленность
- Деревообработка и деревообрабатывающая промышленность
- Промышленная очистка воды
- Перейти в подкатегорию
- НИОКР, научно-исследовательские и опытно-конструкторские работы
-
Промышленные тестеры
- Тестеры силовых полупроводников
- Тестеры электрооборудования
- Тестеры варисторов и ОПН
- Автомобильный тестер предохранителей
- Qrr тестер для измерения переходных зарядов в тиристорах и силовых диодах
- Тестер ротора выключателей серии FD
- Аудит-тестер устройств защитного отключения
- Тестер калибровки реле
- Тестер визуальных испытаний поршневых штоков газовых рессор
- Сильноточный тиристорный переключатель
- Тестер на разрыв сетки
- Перейти в подкатегорию
- Просмотреть все категории
-
-
-
Индукторы
-
-
Modernizacja induktorów
- Ремонт бывших в употреблении индукторов
- Модернизация индукторов
-
Производство новых индукторов
- Закалка коленчатых валов
- Закалка зубьев ленточной пилы
- Нагрев элементов перед наклеиванием
- Упрочнение дорожек качения подшипников ступиц автомобильных колес
- Упрочнение компонентов трансмиссии привода
- Закалка ступенчатых валов
- Нагрев усадочных швов
- Сканирующая закалка
- Мягкая пайка
- Нагреватели заготовок
- Перейти в подкатегорию
- База знаний
- Просмотреть все категории
-
-
-
Индукционные устройства
-
-
Urządzenia indukcyjne
-
Генераторы для индукционного нагрева
-
Генераторы индукционного нагрева Ambrell
- Генераторы: mощность 500 Вт, частота 150-400 кГц
- Генераторы: мощность 1,2 - 2,4 кВт, частота 150 - 400 кГц
- Генераторы: mощность 4,2 - 10 кВт, частота 150 - 400 кГц
- Генераторы: mощность 10-15 кВт, частота 50-150 кГц
- Генераторы: mощность 30-45 кВт, частота 50-150 кГц
- Генераторы: mощность 65-135 кВт, частота 50-150 кГц
- Генераторы: mощность 180-270 кВт, частота 50-150 кГц
- Генераторы: mощность 20-35-50 кВт, частота 15-45 кГц
- Генераторы: mощность 75-150 кВт, частота 15-45 кГц
- Генераторы: mощность 200-500 кВт, частота 15-45 кГц
- Генераторы: mощность 20-50 кВт, частота 5-15 кГц
- Перейти в подкатегорию
- Генераторы индукционного нагрева Denki Kogyo
-
Генераторы индукционного нагрева JKZ
- Генераторы серии CX, частота: 50-120 кГц, мощность: 5-25 кВт
- Генераторы серии SWS, частота: 15-30 кГц, мощность: 25-260 кВт
- Генераторы (печи) для штамповки и ковки серии MFS, частота: 0,5-10кГц, мощность: 80-500кВт.
- Плавильные печи MFS, частота: 0,5-10 кГц, мощность: 70-200 кВт
- Генераторы серии UHT, частота: 200-400кГц, мощность: 10-160кВт
- Перейти в подкатегорию
- Генераторы ламп для индукционного нагрева
- Генераторы индукционного нагрева Himmelwerk
- Перейти в подкатегорию
-
Генераторы индукционного нагрева Ambrell
- Ремонт и модернизация
- Периферийные устройства
-
Приложения
- Медицинские приложения
- Приложения для автомобильной промышленности
- Мягкая пайка
- Пайка
- Пайка алюминия
- Пайка магнитных инструментов из нержавеющей стали
- Прецизионная пайка
- Пайка в защитной атмосфере
- Пайка латунных и стальных теплоотводящих колпачков
- Пайка спеченных карбидов
- Пайка медного наконечника и проволоки
- Перейти в подкатегорию
- База знаний
- Просмотреть все категории
-
Генераторы для индукционного нагрева
-
-
-
Услуга
-
- Контакт
- Zobacz wszystkie kategorie
Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта
please use latin characters

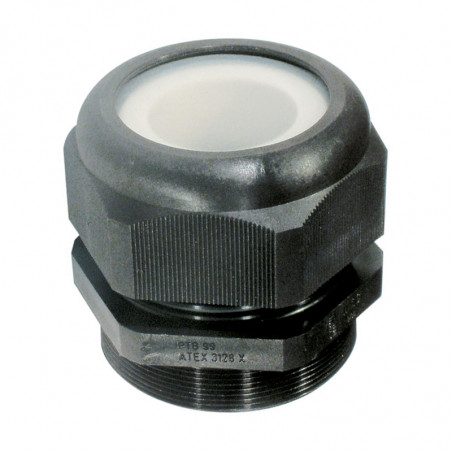

Cable glands GHG 960 series with metric screw-in threads are now standard and had replace the PG cable glands that were formally used. The CEAG plastic cable glands are in accordance with EN 60079-0: 2012 and can be used in Ex-e/Ex-i housings in hazardous areas of the Zones 1, 21, 2 and 22. Optional and not used cable glands must be closed with cer-tified blanking plugs. The blank-ing plugs allow for a flexible and cost effective utilization of the explosion-protected appliances. Changes and upgrades can be then easily carried out at a later date. The outstanding feature of the CEAG cable glands is the large cable connection area. A high IP safety standard is achieved with the integrated sealing lip on the screw-in cable entries. Depending on the sur-face roughness the use of an additional sealing ring may not be necessary. The good me-chanical and handling features are achieved by using a modi-fied Polyamide material and a optimized tooling area. |
Ex-cable plastic glands
Screw plug |
Blanking plug |
Cable gland -55°C Ex-e |
Cable gland -20°C Ex-i |
Technical data
Ex-e cable glands | |
---|---|
Marking accd. to 2014/34/EU | EX II 2 G Ex eb IIC Gb / EX II 2 D Ex tb IIIC Db |
EC-Type Examination Certificate | PTB 14 ATEX 1015 X |
IECEx Certificate of Conformity | IECEx PTB 14.0027X |
Marking accd. to IECEx | Ex eb IIC Gb / Ex eb IIC Gb |
Permissible ambient temperature M20 M25 - M63 |
-20℃ up to +70℃ (see ordering details) -40℃ up to +70℃ (see ordering details) -55℃ up to +70℃ (see ordering details) |
Degree of protection accd. to EN 60529 | IP66 / IP68: 1 m water depth for 0.5 h |
Enclosure material | Polyamide |
Ex-e screw plug | |
Marking accd. to 2014/34/EU | EX II 2 G Ex e II / EX II 2 D Ex tb IIIC Db IP66 (M63 tylko dla II 2 G) |
EC-Type Examination Certificate | PTB 98 ATEX 3130 |
IECEx Certificate of Conformity | IECEx PTB 03.0000 |
Marking accd. to IECEx | Ex e IIC Gb / Ex tb IIIC Db IP66/IP65 (M63 tylko dla II 2 G) |
Permissible ambient temperature | -55℃ ÷ +55℃ |
Degree of protection accd. to EN 60529 | IP66 / IP68: 1 m głębokości przez 0,5h |
Enclosure material | Polyamide |
Blanking plug / Reducing rings | |
Marking accd. to 2014/34/EU | EX II 2 G Ex e IIC Gb / EX II 2 D Ex tb IIIC Db IP66 |
EC-Type Examination Certificate | PTB 14 ATEX 1015X |
IECEx Certificate of Conformity | IECEx PTB 14.0027X |
Marking accd. to IECEx | Ex eb IIC Gb / Ex tb IIIC Db |
Permissible ambient temperature | -55℃ to +70℃ |
Degree of protection accd. to EN 60529 | IP66 |
Enclosure material | Polyamide |
Ex-e/i cable plastic glands
Cable gland -55°C Ex-e |
Cable gland -20°C Ex-i |
Cable gland -20°C Ex-e |
Multiple cable gland |
Ordering details
Thread | Cable Ø [mm] | A/F [mm] | L [mm] | E [mm] | OU (Order Units) | Order No. | |||
---|---|---|---|---|---|---|---|---|---|
Seal. 1+2+3 | Seal. 1+2 | Seal. 1 | (-20°C up to +70°C) | (-40/-55°C up to +70°C) | |||||
Ex-e cable gland with short thread accd. to EN 50262 - black | |||||||||
M12 x 1.5 | - | 5-7 | 15 | 19.3 | 8 | 20 | GHG9601955R0001 | - | |
M16 x 1.5 | 5.5 – 7 | 7-10 | 20 | 23.0 | 8 | 20 | GHG9601955R0002 | - | |
M20 x 1.5 | 5.5 – 7 | 7 - 9 | 9.5 – 13 | 24 | 25.0 | 8 | 20 | GHG9601955R0003 | - |
M20 x 1.5 | 5.5 – 7 | 7 - 9 | 9.5 – 11 | 24 | 25.0 | 8 | 20 | - | GHG9601955R0010 |
M25 x 1.5 | 8 – 10 | 10 - 13 | 13.5 – 17.5 | 29 | 29.5 | 8 | 20 | GHG9601955R0004 | - |
M25 x 1.5 | 8 – 10 | 10 - 13 | 13.5 – 15 | 29 | 29.5 | 8 | 20 | - | GHG9601955R0009 |
M32 x 1.5 | 14 - 17 | 17.5 – 21 | 36 | 35.5 | 10 | 20 | GHG9601955R0005 | GHG9601955R0011 | |
Ex-e cable gland with long thread - black | |||||||||
M12 x 1.5 | - | 5-7 | 15 | 19.3 | 12 | 20 | GHG9601955R0021 | - | |
M16 x 1.5 | 5.5 - 7 | 7-10 | 20 | 23.0 | 12 | 20 | GHG9601955R0022 | - | |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 13 | 24 | 25.0 | 13 | 20 | GHG9601955R0023 | - |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 11 | 24 | 25.0 | 13 | 20 | - | GHG9601955R0029 |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 17.5 | 29 | 29.5 | 13 | 20 | GHG9601955R0024 | - |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 15 | 29 | 29.5 | 13 | 20 | - | GHG9601955R0030 |
M32 x 1.5 | 14 - 17 | 17.5 - 21 | 36 | 35.5 | 15 | 20 | GHG9601955R0025 | GHG9601955R0031 | |
M40 x 1.5 | 19 - 22 | 22 - 28 | 46 | 39.5 | 15 | 10 | - | GHG9601955R0026 | |
M50 x 1.5 | 24 - 28 | 28 - 35 | 55 | 44.0 | 16 | 10 | - | GHG9601955R0027 | |
M63 x 1.5 | 29 - 35 | 36 - 481) | 68 | 47.0 | 16 | 5 | - | GHG9601955R0028 | |
Ex-i cable gland with short thread - blue | |||||||||
M12 x 1.5 | - | 5-7 | 15 | 19.3 | 8 | 20 | GHG9601955R0101 | - | |
M16 x 1.5 | 5.5 - 7 | 7 - 10 | 20 | 23.0 | 8 | 20 | GHG9601955R0102 | - | |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 13 | 24 | 25.0 | 8 | 20 | GHG9601955R0103 | - |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 11 | 24 | 25.0 | 8 | 20 | - | GHG9601955R0109 |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 17.5 | 29 | 29.5 | 8 | 20 | GHG9601955R0104 | - |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 15 | 29 | 29.5 | 8 | 20 | - | GHG9601955R0110 |
M32 x 1.5 | 14 - 17 | 17.5 - 21 | 36 | 35.5 | 10 | 20 | GHG9601955R0105 | GHG9601955R0111 | |
Ex-i cable gland with long thread - blue | |||||||||
M12 x 1.5 | - | 5-7 | 15 | 19.3 | 12 | 20 | GHG9601955R0121 | - | |
M16 x 1.5 | 5.5 - 7 | 7 - 10 | 20 | 23.0 | 12 | 20 | GHG9601955R0122 | - | |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 13 | 24 | 25.0 | 13 | 20 | GHG9601955R0123 | - |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 11 | 24 | 25.0 | 13 | 20 | - | GHG9601955R0129 |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 17.5 | 29 | 29.5 | 13 | 20 | GHG9601955R0124 | - |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 15 | 29 | 29.5 | 13 | 20 | - | GHG9601955R0130 |
M32 x 1.5 | 14 - 17 | 17.5 - 21 | 36 | 35.5 | 15 | 20 | GHG9601955R0125 | GHG9601955R0131 | |
M40 x 1.5 | 19 - 22 | 22 - 28 | 46 | 39.5 | 15 | 10 | - | GHG9601955R0126 | |
M50 x 1.5 | 24 - 28 | 28 - 35 | 55 | 44.0 | 16 | 10 | - | GHG9601955R0127 | |
M63 x 1.5 | 29 - 35 | 36 - 481) | 68 | 47.0 | 16 | 5 | - | GHG9601955R0128 |
1) M63 with additional sealing
Cable glands with PG-thread are available on request. The order No. will show 1 pcs. Please note that only order units (OU) can be ordered.
Enlargement cable gland |
Reducing rings |
Screw plug |
Blanking plug |
Thread | Cable Ø [mm] | A/F [mm] | L [mm] | E [mm] | OU | Product No. | ||
---|---|---|---|---|---|---|---|---|
Seal. 1+2 | Seal. 1 | (-20°C up to +70°C) | (-40/-55°C up to +70°C) | |||||
Multiple cable glands - black | ||||||||
M25 x 1.5 | 2 x 4.5 - 7 | 29 | 29.5 | 8 | 20 | GHG9601955R0054 | - | |
M32 x 1.5 | 4 x 4.5 - 7 | 36 | 35.5 | 10 | 20 | GHG9601955R0055 | - | |
Slotted cable glands for special cables (Breakout-internal cable type orange/ Ultra-Fox Plus type 903 AG 621 02 709/ Ehret / ICS 24 type 84 305 ... ..)2) | ||||||||
M20 x 1.5 czarna2) | 24 | 25.0 | 8 | 20 | GHG9601955R0403 | |||
M20 x 1.5 niebieska2) | 24 | 25.0 | 8 | 20 | GHG9601955R0413 | |||
Enlargement cable glands (reduced thread diameter) | ||||||||
M16/M20 | 7 - 9 | 9.5 - 13 | 24 | 25.0 | 12 | 20 | GHG9601956R0002 | |
M20/M25 | 10 - 13 | 13.5 - 17.5 | 29 | 29.5 | 13 | 20 | GHG9601956R0003 | |
M25/M32 | 14 - 17 | 17.5 - 21 | 36 | 35.5 | 13 | 20 | GHG9601956R0004 | |
M32/M40 | 19 - 22 | 22 - 28 | 46 | 39.5 | 15 | 10 | GHG9601956R0005 | |
M40/M50 | 24 - 28 | 28 - 35 | 55 | 44.0 | 15 | 10 | GHG9601956R0006 | |
M50/M63 | 29 - 35 | 36 - 481) | 68 | 47.0 | 16 | 5 | GHG9601956R0007 |
E [mm] | Ø D [mm] | Weight [kg] | OU | Product No. (-55°C up to +70°C) | |
---|---|---|---|---|---|
Blanking plug for cable glands | |||||
M12 | 30.3 | 6.0 | 0.001 | 20 | GHG9601944R0101 |
M16 | 33.0 | 7.0 | 0.001 | 20 | GHG9601944R0102 |
M20 | 34.5 | 8.5 | 0.002 | 20 | GHG9601944R0103 |
M25 | 36.0 | 11.0 | 0.003 | 20 | GHG9601944R0104 |
M32 | 39.5 | 14.0 | 0.005 | 20 | GHG9601944R0105 |
M40 | 42.0 | 20.0 | 0.018 | 10 | GHG9601944R0106 |
M50 | 44.0 | 26.0 | 0.033 | 10 | GHG9601944R0107 |
M63 | 45.0 | 34.0 | 0.108 | 5 | GHG9601944R0108 |
Thread | L [mm] | E [mm] | Ø D [mm] | Weight [kg] | OU | Product No. (-55°C up to +70°C) |
---|---|---|---|---|---|---|
M16 x 1.5 | 4.0 | 12 | 21.5 | 0.002 | 20 | GHG9601952R0111 |
M20 x 1.5 | 4.0 | 13 | 25.5 | 0.004 | 20 | GHG9601952R0112 |
M25 x 1.5 | 4.0 | 13 | 30.5 | 0.007 | 20 | GHG9601952R0113 |
M32 x 1.5 | 5.5 | 15 | 37.5 | 0.013 | 10 | GHG9601952R0114 |
M40 x 1.5 | 5.5 | 15 | 45.5 | 0.020 | 10 | GHG9601952R0115 |
M50 x 1.5 | 5.5 | 16 | 55.5 | 0.030 | 5 | GHG9601952R0116 |
M63 x 1.5 | 6.5 | 16 | 85.0 | 0.040 | 5 | GHG9601952R0117 |
1) M63 with additional sealing
2) Cable dimensions and ambient temperatures see operating instruction
Cable glands with PG-thread are available on request.
The order No. will show 1 pcs. Please note that only order units (OU) can be ordered.
Ex-plastic reducer rings
Cable gland |
Screw plug |
Blanking plug |
Reducting ring |
Thread 1 | Thread 2 | A/F [mm] | L [mm] | E [mm] | L1 [mm] | Weight [kg] | OU | Product No. (-55°C ÷ +70°C) |
---|---|---|---|---|---|---|---|---|
Reducig rings | ||||||||
M20 x 1.5 | M16 x 1.5 | 24 | 6 | 8 | 8 | 0.014 | 20 | GHG9601946R0071 |
M25 x 1.5 | M20 x 1.5 | 29 | 6 | 8 | 8 | 0.016 | 20 | GHG9601946R0072 |
M32 x 1.5 | M20 x 1.5 | 36 | 6 | 10 | 6 | 0.017 | 20 | GHG9601946R0056 |
M32 x 1.5 | M25 x 1.5 | 36 | 6 | 10 | 10 | 0.016 | 20 | GHG9601946R0074 |
M40 x 1.5 | M25 x 1.5 | 46 | 6 | 10 | 8 | 0.023 | 10 | GHG9601946R0059 |
M40 x 1.5 | M32 x 1.5 | 46 | 6 | 10 | 10 | 0.021 | 10 | GHG9601946R0077 |
M50 x 1.5 | M32 x 1.5 | 55 | 6 | 12 | 10 | 0.036 | 10 | GHG9601946R0062 |
M50 x 1.5 | M40 x 1.5 | 68 | 6 | 12 | 10 | 0.032 | 10 | GHG9601946R0080 |
M63 x 1.5 | M40 x 1.5 | 68 | 6 | 12 | 10 | 0.040 | 5 | GHG9601946R0065 |
M63 x 1.5 | M50 x 1.5 | 68 | 6 | 12 | 12 | 0.030 | 5 | GHG9601946R0083 |
Cable glands with PG-thread are available on request.
The order No. will show 1 pcs. Please note that only order units (OU) can be ordered.
Dimension drawing
Отправить запрос
Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?
Свяжитесь с нами
СПРОСИТЕ ПРОДУКТ
close
Сообщение успешно отправлено.
СПРОСИТЕ ПРОДУКТ
close
Вы должны быть зарегистрированы
Cable glands GHG 960 series with metric screw-in threads are now standard and had replace the PG cable glands that were formally used. The CEAG plastic cable glands are in accordance with EN 60079-0: 2012 and can be used in Ex-e/Ex-i housings in hazardous areas of the Zones 1, 21, 2 and 22. Optional and not used cable glands must be closed with cer-tified blanking plugs. The blank-ing plugs allow for a flexible and cost effective utilization of the explosion-protected appliances. Changes and upgrades can be then easily carried out at a later date. The outstanding feature of the CEAG cable glands is the large cable connection area. A high IP safety standard is achieved with the integrated sealing lip on the screw-in cable entries. Depending on the sur-face roughness the use of an additional sealing ring may not be necessary. The good me-chanical and handling features are achieved by using a modi-fied Polyamide material and a optimized tooling area. |
Ex-cable plastic glands
Screw plug |
Blanking plug |
Cable gland -55°C Ex-e |
Cable gland -20°C Ex-i |
Technical data
Ex-e cable glands | |
---|---|
Marking accd. to 2014/34/EU | EX II 2 G Ex eb IIC Gb / EX II 2 D Ex tb IIIC Db |
EC-Type Examination Certificate | PTB 14 ATEX 1015 X |
IECEx Certificate of Conformity | IECEx PTB 14.0027X |
Marking accd. to IECEx | Ex eb IIC Gb / Ex eb IIC Gb |
Permissible ambient temperature M20 M25 - M63 |
-20℃ up to +70℃ (see ordering details) -40℃ up to +70℃ (see ordering details) -55℃ up to +70℃ (see ordering details) |
Degree of protection accd. to EN 60529 | IP66 / IP68: 1 m water depth for 0.5 h |
Enclosure material | Polyamide |
Ex-e screw plug | |
Marking accd. to 2014/34/EU | EX II 2 G Ex e II / EX II 2 D Ex tb IIIC Db IP66 (M63 tylko dla II 2 G) |
EC-Type Examination Certificate | PTB 98 ATEX 3130 |
IECEx Certificate of Conformity | IECEx PTB 03.0000 |
Marking accd. to IECEx | Ex e IIC Gb / Ex tb IIIC Db IP66/IP65 (M63 tylko dla II 2 G) |
Permissible ambient temperature | -55℃ ÷ +55℃ |
Degree of protection accd. to EN 60529 | IP66 / IP68: 1 m głębokości przez 0,5h |
Enclosure material | Polyamide |
Blanking plug / Reducing rings | |
Marking accd. to 2014/34/EU | EX II 2 G Ex e IIC Gb / EX II 2 D Ex tb IIIC Db IP66 |
EC-Type Examination Certificate | PTB 14 ATEX 1015X |
IECEx Certificate of Conformity | IECEx PTB 14.0027X |
Marking accd. to IECEx | Ex eb IIC Gb / Ex tb IIIC Db |
Permissible ambient temperature | -55℃ to +70℃ |
Degree of protection accd. to EN 60529 | IP66 |
Enclosure material | Polyamide |
Ex-e/i cable plastic glands
Cable gland -55°C Ex-e |
Cable gland -20°C Ex-i |
Cable gland -20°C Ex-e |
Multiple cable gland |
Ordering details
Thread | Cable Ø [mm] | A/F [mm] | L [mm] | E [mm] | OU (Order Units) | Order No. | |||
---|---|---|---|---|---|---|---|---|---|
Seal. 1+2+3 | Seal. 1+2 | Seal. 1 | (-20°C up to +70°C) | (-40/-55°C up to +70°C) | |||||
Ex-e cable gland with short thread accd. to EN 50262 - black | |||||||||
M12 x 1.5 | - | 5-7 | 15 | 19.3 | 8 | 20 | GHG9601955R0001 | - | |
M16 x 1.5 | 5.5 – 7 | 7-10 | 20 | 23.0 | 8 | 20 | GHG9601955R0002 | - | |
M20 x 1.5 | 5.5 – 7 | 7 - 9 | 9.5 – 13 | 24 | 25.0 | 8 | 20 | GHG9601955R0003 | - |
M20 x 1.5 | 5.5 – 7 | 7 - 9 | 9.5 – 11 | 24 | 25.0 | 8 | 20 | - | GHG9601955R0010 |
M25 x 1.5 | 8 – 10 | 10 - 13 | 13.5 – 17.5 | 29 | 29.5 | 8 | 20 | GHG9601955R0004 | - |
M25 x 1.5 | 8 – 10 | 10 - 13 | 13.5 – 15 | 29 | 29.5 | 8 | 20 | - | GHG9601955R0009 |
M32 x 1.5 | 14 - 17 | 17.5 – 21 | 36 | 35.5 | 10 | 20 | GHG9601955R0005 | GHG9601955R0011 | |
Ex-e cable gland with long thread - black | |||||||||
M12 x 1.5 | - | 5-7 | 15 | 19.3 | 12 | 20 | GHG9601955R0021 | - | |
M16 x 1.5 | 5.5 - 7 | 7-10 | 20 | 23.0 | 12 | 20 | GHG9601955R0022 | - | |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 13 | 24 | 25.0 | 13 | 20 | GHG9601955R0023 | - |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 11 | 24 | 25.0 | 13 | 20 | - | GHG9601955R0029 |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 17.5 | 29 | 29.5 | 13 | 20 | GHG9601955R0024 | - |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 15 | 29 | 29.5 | 13 | 20 | - | GHG9601955R0030 |
M32 x 1.5 | 14 - 17 | 17.5 - 21 | 36 | 35.5 | 15 | 20 | GHG9601955R0025 | GHG9601955R0031 | |
M40 x 1.5 | 19 - 22 | 22 - 28 | 46 | 39.5 | 15 | 10 | - | GHG9601955R0026 | |
M50 x 1.5 | 24 - 28 | 28 - 35 | 55 | 44.0 | 16 | 10 | - | GHG9601955R0027 | |
M63 x 1.5 | 29 - 35 | 36 - 481) | 68 | 47.0 | 16 | 5 | - | GHG9601955R0028 | |
Ex-i cable gland with short thread - blue | |||||||||
M12 x 1.5 | - | 5-7 | 15 | 19.3 | 8 | 20 | GHG9601955R0101 | - | |
M16 x 1.5 | 5.5 - 7 | 7 - 10 | 20 | 23.0 | 8 | 20 | GHG9601955R0102 | - | |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 13 | 24 | 25.0 | 8 | 20 | GHG9601955R0103 | - |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 11 | 24 | 25.0 | 8 | 20 | - | GHG9601955R0109 |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 17.5 | 29 | 29.5 | 8 | 20 | GHG9601955R0104 | - |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 15 | 29 | 29.5 | 8 | 20 | - | GHG9601955R0110 |
M32 x 1.5 | 14 - 17 | 17.5 - 21 | 36 | 35.5 | 10 | 20 | GHG9601955R0105 | GHG9601955R0111 | |
Ex-i cable gland with long thread - blue | |||||||||
M12 x 1.5 | - | 5-7 | 15 | 19.3 | 12 | 20 | GHG9601955R0121 | - | |
M16 x 1.5 | 5.5 - 7 | 7 - 10 | 20 | 23.0 | 12 | 20 | GHG9601955R0122 | - | |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 13 | 24 | 25.0 | 13 | 20 | GHG9601955R0123 | - |
M20 x 1.5 | 5.5 - 7 | 7 - 9 | 9.5 - 11 | 24 | 25.0 | 13 | 20 | - | GHG9601955R0129 |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 17.5 | 29 | 29.5 | 13 | 20 | GHG9601955R0124 | - |
M25 x 1.5 | 8 - 10 | 10 - 13 | 13.5 - 15 | 29 | 29.5 | 13 | 20 | - | GHG9601955R0130 |
M32 x 1.5 | 14 - 17 | 17.5 - 21 | 36 | 35.5 | 15 | 20 | GHG9601955R0125 | GHG9601955R0131 | |
M40 x 1.5 | 19 - 22 | 22 - 28 | 46 | 39.5 | 15 | 10 | - | GHG9601955R0126 | |
M50 x 1.5 | 24 - 28 | 28 - 35 | 55 | 44.0 | 16 | 10 | - | GHG9601955R0127 | |
M63 x 1.5 | 29 - 35 | 36 - 481) | 68 | 47.0 | 16 | 5 | - | GHG9601955R0128 |
1) M63 with additional sealing
Cable glands with PG-thread are available on request. The order No. will show 1 pcs. Please note that only order units (OU) can be ordered.
Enlargement cable gland |
Reducing rings |
Screw plug |
Blanking plug |
Thread | Cable Ø [mm] | A/F [mm] | L [mm] | E [mm] | OU | Product No. | ||
---|---|---|---|---|---|---|---|---|
Seal. 1+2 | Seal. 1 | (-20°C up to +70°C) | (-40/-55°C up to +70°C) | |||||
Multiple cable glands - black | ||||||||
M25 x 1.5 | 2 x 4.5 - 7 | 29 | 29.5 | 8 | 20 | GHG9601955R0054 | - | |
M32 x 1.5 | 4 x 4.5 - 7 | 36 | 35.5 | 10 | 20 | GHG9601955R0055 | - | |
Slotted cable glands for special cables (Breakout-internal cable type orange/ Ultra-Fox Plus type 903 AG 621 02 709/ Ehret / ICS 24 type 84 305 ... ..)2) | ||||||||
M20 x 1.5 czarna2) | 24 | 25.0 | 8 | 20 | GHG9601955R0403 | |||
M20 x 1.5 niebieska2) | 24 | 25.0 | 8 | 20 | GHG9601955R0413 | |||
Enlargement cable glands (reduced thread diameter) | ||||||||
M16/M20 | 7 - 9 | 9.5 - 13 | 24 | 25.0 | 12 | 20 | GHG9601956R0002 | |
M20/M25 | 10 - 13 | 13.5 - 17.5 | 29 | 29.5 | 13 | 20 | GHG9601956R0003 | |
M25/M32 | 14 - 17 | 17.5 - 21 | 36 | 35.5 | 13 | 20 | GHG9601956R0004 | |
M32/M40 | 19 - 22 | 22 - 28 | 46 | 39.5 | 15 | 10 | GHG9601956R0005 | |
M40/M50 | 24 - 28 | 28 - 35 | 55 | 44.0 | 15 | 10 | GHG9601956R0006 | |
M50/M63 | 29 - 35 | 36 - 481) | 68 | 47.0 | 16 | 5 | GHG9601956R0007 |
E [mm] | Ø D [mm] | Weight [kg] | OU | Product No. (-55°C up to +70°C) | |
---|---|---|---|---|---|
Blanking plug for cable glands | |||||
M12 | 30.3 | 6.0 | 0.001 | 20 | GHG9601944R0101 |
M16 | 33.0 | 7.0 | 0.001 | 20 | GHG9601944R0102 |
M20 | 34.5 | 8.5 | 0.002 | 20 | GHG9601944R0103 |
M25 | 36.0 | 11.0 | 0.003 | 20 | GHG9601944R0104 |
M32 | 39.5 | 14.0 | 0.005 | 20 | GHG9601944R0105 |
M40 | 42.0 | 20.0 | 0.018 | 10 | GHG9601944R0106 |
M50 | 44.0 | 26.0 | 0.033 | 10 | GHG9601944R0107 |
M63 | 45.0 | 34.0 | 0.108 | 5 | GHG9601944R0108 |
Thread | L [mm] | E [mm] | Ø D [mm] | Weight [kg] | OU | Product No. (-55°C up to +70°C) |
---|---|---|---|---|---|---|
M16 x 1.5 | 4.0 | 12 | 21.5 | 0.002 | 20 | GHG9601952R0111 |
M20 x 1.5 | 4.0 | 13 | 25.5 | 0.004 | 20 | GHG9601952R0112 |
M25 x 1.5 | 4.0 | 13 | 30.5 | 0.007 | 20 | GHG9601952R0113 |
M32 x 1.5 | 5.5 | 15 | 37.5 | 0.013 | 10 | GHG9601952R0114 |
M40 x 1.5 | 5.5 | 15 | 45.5 | 0.020 | 10 | GHG9601952R0115 |
M50 x 1.5 | 5.5 | 16 | 55.5 | 0.030 | 5 | GHG9601952R0116 |
M63 x 1.5 | 6.5 | 16 | 85.0 | 0.040 | 5 | GHG9601952R0117 |
1) M63 with additional sealing
2) Cable dimensions and ambient temperatures see operating instruction
Cable glands with PG-thread are available on request.
The order No. will show 1 pcs. Please note that only order units (OU) can be ordered.
Ex-plastic reducer rings
Cable gland |
Screw plug |
Blanking plug |
Reducting ring |
Thread 1 | Thread 2 | A/F [mm] | L [mm] | E [mm] | L1 [mm] | Weight [kg] | OU | Product No. (-55°C ÷ +70°C) |
---|---|---|---|---|---|---|---|---|
Reducig rings | ||||||||
M20 x 1.5 | M16 x 1.5 | 24 | 6 | 8 | 8 | 0.014 | 20 | GHG9601946R0071 |
M25 x 1.5 | M20 x 1.5 | 29 | 6 | 8 | 8 | 0.016 | 20 | GHG9601946R0072 |
M32 x 1.5 | M20 x 1.5 | 36 | 6 | 10 | 6 | 0.017 | 20 | GHG9601946R0056 |
M32 x 1.5 | M25 x 1.5 | 36 | 6 | 10 | 10 | 0.016 | 20 | GHG9601946R0074 |
M40 x 1.5 | M25 x 1.5 | 46 | 6 | 10 | 8 | 0.023 | 10 | GHG9601946R0059 |
M40 x 1.5 | M32 x 1.5 | 46 | 6 | 10 | 10 | 0.021 | 10 | GHG9601946R0077 |
M50 x 1.5 | M32 x 1.5 | 55 | 6 | 12 | 10 | 0.036 | 10 | GHG9601946R0062 |
M50 x 1.5 | M40 x 1.5 | 68 | 6 | 12 | 10 | 0.032 | 10 | GHG9601946R0080 |
M63 x 1.5 | M40 x 1.5 | 68 | 6 | 12 | 10 | 0.040 | 5 | GHG9601946R0065 |
M63 x 1.5 | M50 x 1.5 | 68 | 6 | 12 | 12 | 0.030 | 5 | GHG9601946R0083 |
Cable glands with PG-thread are available on request.
The order No. will show 1 pcs. Please note that only order units (OU) can be ordered.
