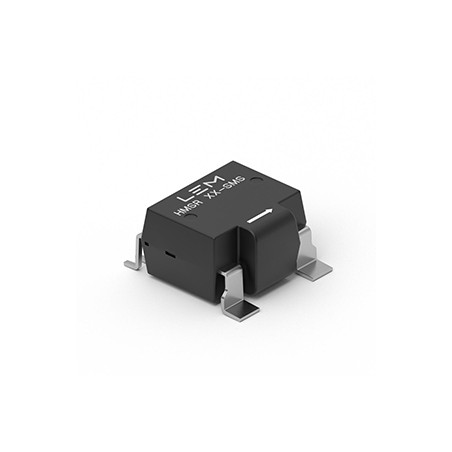

Датчик тока HMSR 6-SMS
Датчик тока HMSR 6-SMS

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока HMSR 6-SMS

  • HMSR 6-SMS
  • Точность 1.25
  • Номинальный ток (А) 6
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] SMD
  • Приложение Приводы/Возобновляемые источники энергии
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 125
  • Частотная характеристика (-3 дБ) [кГц] 300
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Описание

HMSR — это новое поколение прочно изолированных интегрированных датчиков тока от LEM. Это семейство продуктов предлагает надежное, компактное и высокоточное решение для измерения постоянного и переменного тока во всех требовательных коммутационных силовых системах коммерческого и промышленного назначения. HMSR — это микросердечниковый датчик с разомкнутой петлей обратной связи, усиленной изоляцией и функцией обнаружения перегрузки по току (настраиваемой пользователем и заводской). Эти особенности делают устройство пригодным для высоковольтных приложений, требующих высокой точности и высокой устойчивости к внешним полям. Первичный проводник (контакты 1 и 8) имеет очень низкое электрическое сопротивление и специальные контактные площадки, рассчитанные на высокие импульсные токи, например, при ударах молнии. HMSR измеряет магнитное поле, создаваемое током, протекающим в медной первичной обмотке устройства. Благодаря использованию микросердечника магнитопровода HMSR устойчив к внешним полям, что делает его подходящим для применения в силовой электронике с высоким уровнем помех. Усиленная изоляция между первичной (выводы 1 и 8) и вторичной (выводы 9–15) обмотками делает HSMR компактным и экономичным решением для измерения тока высокого плеча по сравнению с решениями с резистивной изоляцией.

Основные характеристики

  • Многодиапазонный преобразователь тока с разомкнутой петлей обратной связи
  • Выходное напряжение
  • Двойное обнаружение перегрузки по току
  • Однополярное питание +5 В
  • Гальваническая развязка между первичной и вторичной цепями
  • Низкое энергопотребление
  • Компактная конструкция для поверхностного монтажа
  • Заводская калибровка
  • Широкая полоса пропускания, магнитный сердечник со сверхнизкими потерями
  • Исключительно низкий профиль: высота = 12 мм
  • Малая занимаемая площадь
  • Низкое электрическое сопротивление 0,76 мОм
  • Усиленная изоляция
  • Высокое разрешение
  • Высокая устойчивость к внешним помехам
  • Импульсный ток молнии ≤ 20 кА

Области применения

  • Малогабаритные приводы
  • Инверторы для систем отопления, вентиляции и кондиционирования воздуха
  • Устройства
  • Солнечные инверторы

Технические характеристики

Параметр Значение
Максимальная мощность Напряжение 8 В
Максимальное напряжение питания (при работе; -40 ÷ 125 °C) 6,5 В
Напряжение электростатического разряда (HBM) 2 кВ
Напряжение электростатического разряда (CDM) 500 В
Максимальный выходной ток 25 мА
Максимальный входной ток 50 мА
Максимальное напряжение перехода Температура 150°C
Рабочая температура -40÷125°C
Температура хранения -55÷165°C
Вес 1,4 г
Номинальный первичный ток Ip 6 А
Диапазон измерения первичного тока ±15 А
Внутреннее опорное напряжение для Ip=0 2,5 В
Напряжение питания постоянного тока 5 В
Потребление постоянного тока 20 мА
Номинальная чувствительность 133,33 мВ/А (для номинального тока 800 мВ)
Погрешность чувствительности ±0,75%
