Датчик тока HTFS 400-P
Датчик тока HTFS 400-P

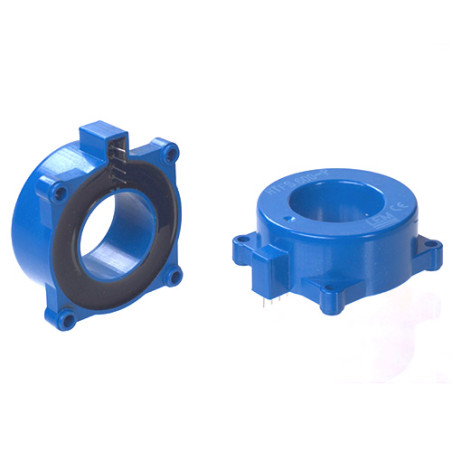

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока HTFS 400-P

  • HTFS 400-P
  • Точность 1
  • Номинальный ток (А) 400
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Автомобильный привод/Источники питания/Возобновляемые источники энергии/Сварочные аппараты
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 105
  • Частотная характеристика (-3 дБ) [кГц] 240
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Описание:

Предназначен для электронного измерения тока: постоянного, переменного, импульсного и т.д., с гальванической развязкой между первичной и вторичной цепями.

Основные характеристики:

  • Измерение на основе эффекта Холла
  • Гальваническая развязка между первичной и вторичной цепями
  • Низкое энергопотребление
  • Один источник питания +5 В
  • Изолированный пластиковый корпус, соответствующий стандарту UL 94-V0
  • Монтаж с помощью гаек и винтов M3
  • TA = -40…105°C
  • Малый размер для экономии места
  • Единая конструкция для широкого диапазона номинальных токов
  • Высокая помехоустойчивость
  • Uref ВХОД/ВЫХОД

Области применения:

  • Приводы вилочных погрузчиков
  • Приводы переменного тока с регулируемой скоростью
  • Статические преобразователи для приводов двигателей постоянного тока
  • Использование с питанием от аккумуляторов
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (ИПП)
  • Источники питания для сварочного оборудования

Технические характеристики:

ПараметрЗначение
Номинальный первичный среднеквадратичный ток (IPN)±400 А
Диапазон измерения первичного тока (IPM)±600 А
Выходное напряжение (аналоговое)для Ipn: Uref±(1,25·IP/IPN)
Для IP=0: Uref±0,025
Опорное напряжениеВыходное напряжение1/2 U_C±0,025 В
Выходное сопротивление UrefТипичное значение 200 Ом
Сопротивление нагрузки Uref≥ 200 кОм
Внутреннее выходное сопротивление< 5 Ом
Сопротивление нагрузки≥ 2 кОм
Напряжение питания (±5%) UC5 В
Потребляемый ток19 мА
Погрешность при первичном токе Ipn и температуре TA=25 °C≤ ±1%
Частотная характеристика (-3 дБ)DC…240 кГц
Рабочая температура-40÷105°C
Температура хранения-40÷105°C
Вес60 г
