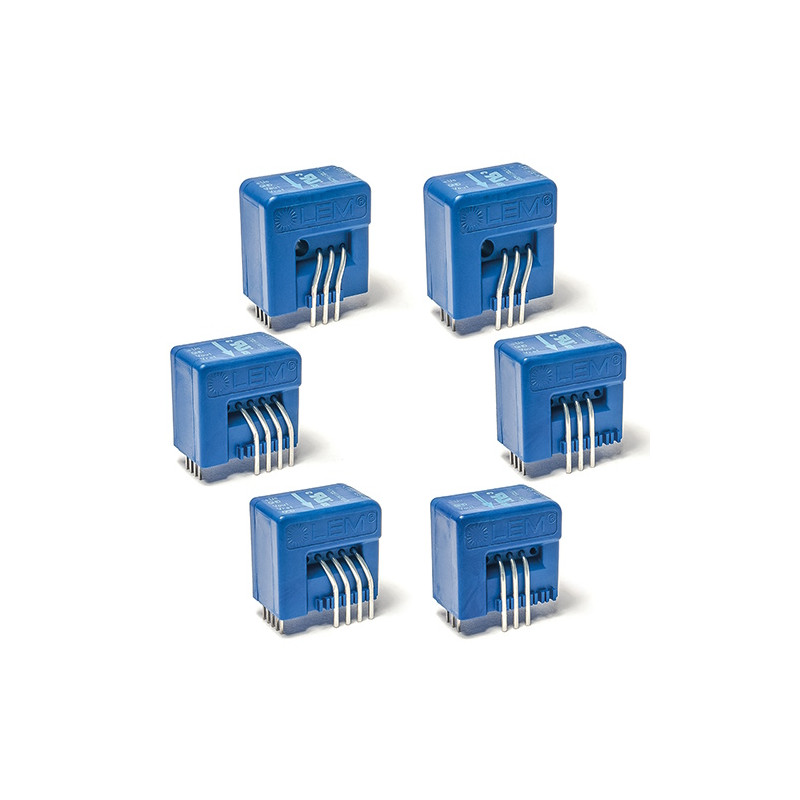

Датчик тока ЛЕСР 15-НП
Датчик тока ЛЕСР 15-НП

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока ЛЕСР 15-НП

  • LESR 15-NP
  • Точность 0.5
  • Номинальный ток (А) 15
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Приводы/Источники питания/Возобновляемые источники энергии/Сварка
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 105
  • Частотная характеристика (-3 дБ) [кГц] 300
  • Петля обратной связи [открытая / закрытая] // технология Eta закрыто

Описание

Предназначен для электронного измерения тока: постоянного, переменного, импульсного и т.д., с гальванической развязкой между первичной и вторичной цепями.

Основные характеристики

  • Многодиапазонный преобразователь тока с замкнутой петлей обратной связи
  • Выходное напряжение
  • Однополярное напряжение питания
  • Компактная конструкция для монтажа на печатную плату
  • Очень низкий дрейф смещения
  • Отличная устойчивость к du/dt
  • Совместимость с CASR
  • Вывод опорного напряжения с двумя режимами: Ref IN и Ref OUT
  • Расширенный диапазон измерений для однополярных измерений

Области применения

  • Преобразователи частоты переменного тока и сервоприводы Двигатели
  • Статические преобразователи для приводов двигателей постоянного тока
  • Использование аккумуляторных батарей
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (ИИП)
  • Источники питания для сварочного оборудования
  • Солнечные инверторы

Технические характеристики

Параметр Значение
Максимальное напряжение питания 7 В
Максимальное сечение первичной обмотки Температура 110°C
Максимальный первичный ток в установившемся режиме 20xIpn
Максимальное напряжение электростатического разряда 4 кВ
Напряжение вторичного источника питания 5 В постоянного тока
Выходное напряжение 0÷5 В
Рабочая температура -40÷105°C
Хранение Температура -55÷125°C
Вес 10 г
Номинальный первичный ток 15 А
Диапазон измерения первичного тока -51÷51 А
Напряжение питания 5 В
Выходное напряжение (при первичном токе Ip=0) Опорное напряжение
Электрическое смещение Напряжение -2,5÷2,5 мВ
Ток электрического смещения относительно первичного тока -60÷60 мА
Номинальная чувствительность 41,67 мВ/А
Погрешность чувствительности -0,2÷0,2%
