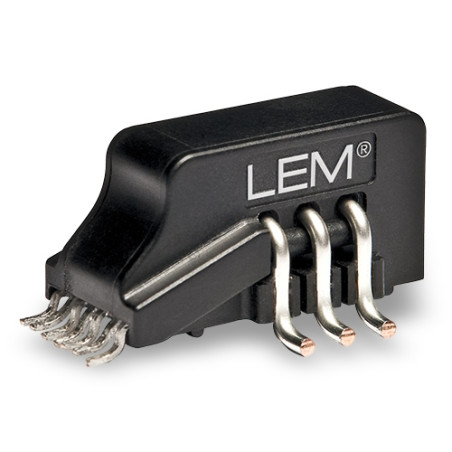

Датчик тока НО 15-НСМ
Датчик тока НО 15-НСМ

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока НО 15-НСМ

  • HO 15-NSM
  • Точность 1
  • Номинальный ток (А) 15
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] SMD
  • Приложение Автомобильный привод/Источники питания/Возобновляемые источники энергии/Сварочные аппараты
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 105
  • Частотная характеристика (-3 дБ) [кГц] 250
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Описание

Предназначен для измерения тока в электронных системах: постоянного, переменного, импульсного и т.д., с гальванической развязкой между первичной и вторичной цепями.

Основные характеристики

  • Измерение на эффекте Холла
  • Многодиапазонный преобразователь тока для печатных плат
  • Гальваническая развязка между первичной и вторичной цепями
  • Испытательное напряжение изоляции 4300 В
  • Низкое энергопотребление
  • Исключительно малый профиль (12 мм)
  • Однополярное питание +5 В
  • Фиксированное смещение и чувствительность
  • Обнаружение перегрузки по току: 2,63 × Ipn (пиковое значение)
  • Управление памятью
  • Компактный Компактный размер
  • Единая конструкция для широкого диапазона первичного тока
  • Высокая устойчивость к внешним помехам
  • Высокие изоляционные характеристики
  • Быстрое реагирование

Области применения

  • Преобразователи частоты переменного тока
  • Статические преобразователи для приводов двигателей постоянного тока
  • Использование с питанием от аккумуляторных батарей
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (ИПП)
  • Источники питания для сварочных аппаратов
  • Солнечный инвертор на стороне постоянного тока инвертора (MPPT)
  • Распределительная коробка

Технические характеристики

Параметр Значение
Максимальное напряжение питания 6,5 В
Максимальная температура первичного проводника 120 °C
Напряжение электростатического разряда (HBM) 2 кВ
Напряжение питания 5 В постоянного тока
Напряжение Выход 0÷5 В
Рабочая температура -40÷105 °C
Температура хранения -40÷105 °C
Вес 5 г
Номинальный первичный ток (среднеквадратичное значение) 15 А
Диапазон измерения первичного тока ±37,5 А
Потребляемая мощность Ток 19 мА
Опорное напряжение 2,5 В
Внешнее опорное напряжение 0,5–2,65 В
Диапазон входного напряжения Uвых-Uобр ±2 В
Номинальная чувствительность 53,33 мВ/А (800 мВ для номинального тока Iп, напряжение питания 5 В)
Погрешность чувствительности ±0,5%
