Датчик тока НО 60-НП
Датчик тока НО 60-НП

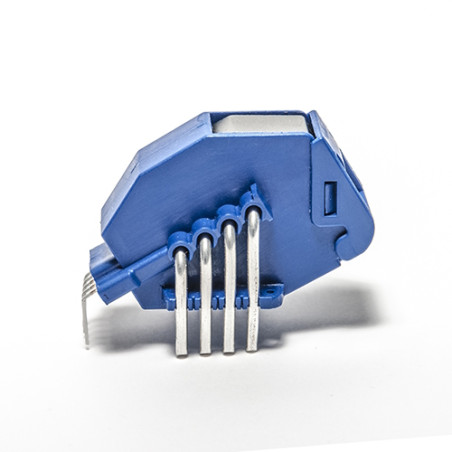

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: LEM

Датчик тока НО 60-НП

  • HO 60-NP
  • Точность 1.5
  • Номинальный ток (А) 60
  • Первичный сигнал [AC / AC+DC / DC] AC+DC
  • Напряжение питания [В] 5
  • Монтаж [THT / SMD / DIN / Панель / На первичную рейку] THT
  • Приложение Приводы/Источники питания/Возобновляемые источники энергии/Сварка
  • Тип выходного сигнала [ток/напряжение] Напряжение
  • Минимальная рабочая температура [°C] -40
  • Максимальная рабочая температура [°C] 105
  • Частотная характеристика (-3 дБ) [кГц] 350
  • Петля обратной связи [открытая / закрытая] // технология Eta открыть

Описание

Предназначен для электронного измерения тока: постоянного, переменного, импульсного и т.д., с гальванической развязкой между первичной и вторичной цепями.

Основные характеристики

  • Многодиапазонный преобразователь тока с разомкнутой обратной связью
  • Выходное напряжение
  • Один источник питания +5 В
  • Обнаружение перегрузки по току 2,93 × IPN (пиковое значение)
  • Управление EEPROM
  • Гальваническая развязка между первичной и вторичной цепями
  • Низкое энергопотребление
  • Компактная конструкция для монтажа в сквозной монтаж
  • Заводская калибровка
  • Низкий дрейф смещения
  • Перегрузка Uref
  • Изоляция 8 мм клиренс
  • Быстрый ответ

Применение

  • Преобразователи частоты переменного тока и серводвигатели
  • Статические преобразователи для приводов постоянного тока
  • Применение с питанием от аккумуляторов
  • Источники бесперебойного питания (ИБП)
  • Импульсные источники питания (ИПП)
  • Источники питания для сварочных установок
  • Распределительная коробка
  • Солнечный инвертор на стороне постоянного тока инвертора (MPPT)

Технические характеристики

Параметр Размер
Максимальное напряжение питания 8 В
Максимальное напряжение питания (без входа в пользовательские режимы) 6,5 В
Максимальная температура первичного проводника 120 °C
Напряжение электростатического разряда 2 кВ
Вторичное напряжение питания 5 В постоянного тока
Выход Напряжение 0÷5 В
Рабочая температура -40÷105 °C
Температура хранения -40÷105 °C
Вес 31 г
Номинальный первичный среднеквадратический ток 60 А
Диапазон измерения первичного тока ±150 А
Номинальное напряжение питания Напряжение 5 В
Потребляемый ток 19 мА
Опорное напряжение (выход) 2,5 В
Опорное напряжение (вход) 0,5–2,65 В
Номинальная чувствительность 13,333 мВ/А (800 мВ для номинального тока Ip)
Погрешность чувствительности ±0,75%
