Станции испытания диэлектрического оборудования

КОВРЫ, КОВРЫ И КОВРОВЫЕ ПОКРЫТИЯ, ОБОРУДОВАНИЕ ДЛЯ РАБОТ ПОД НАПРЯЖЕНИЕМ ЭНЕРГИИ

Испытательные стенды используются на заводах, производящих электроизоляционные полозья и направляющие, а также их пользователями для проведения периодических проверок и диагностики оборудования, работающего под напряжением.

Характеристики:

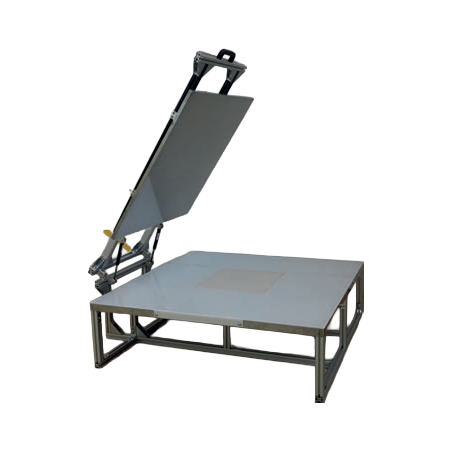

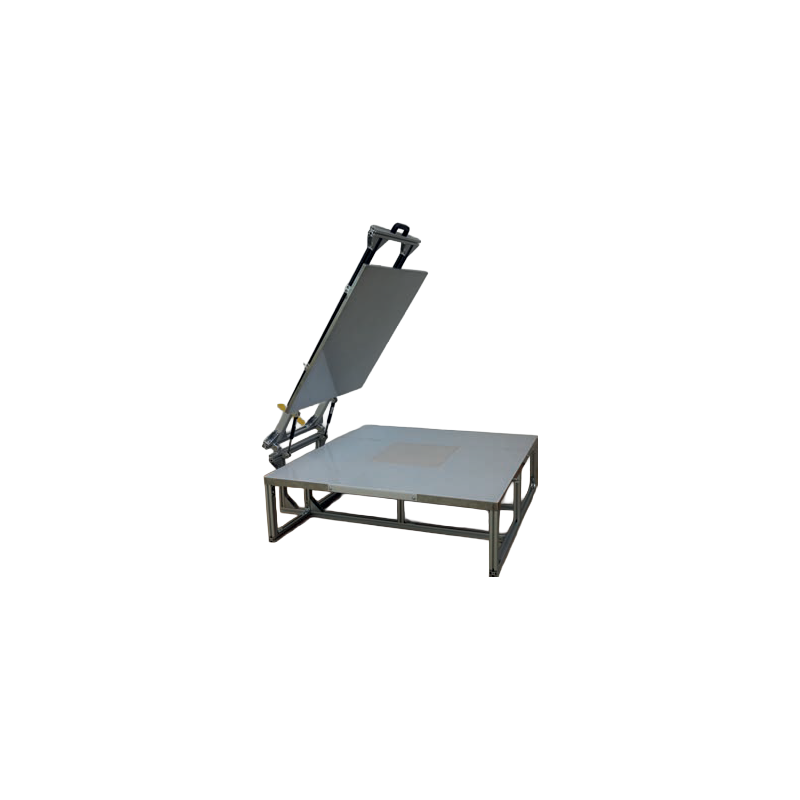

Стенд для испытания изоляционных ковров SC40

• Стенд SC-40 предназначен для проведения испытаний полозьев под напряжением в соответствии с требованиями стандарта PN-IEC 61111.

• Сменные электроды (стандартные 400 x 400, 600 x 600, 750 x 750 и соответствующие крышки), позволяющие проводить испытания в галереях размером 600 x 600 мм, 750x750 мм и более 1000 мм

• Возможны другие размеры электродов

SC40

Станции для испытания изолирующих стержней SD1, SD3

• Станции SD1 и SD3 предназначены для проведения испытаний изолирующих стержней напряжением в соответствии с требованиями стандарта PN EN 60832 для 1 и 3
стержней соответственно.

• Испытание изолирующих стержни напряжением 100 кВ (на каждые 300 мм длины стержня)

Стенд Ш1 для испытаний оборудования под напряжением

• Стенд Ш1 предназначен для испытаний на стойкость к искровым разрядам и защиту от замыкания оборудования под напряжением до 36 кВ, а также индикаторов и компараторов напряжения

• Испытания рабочих элементов различной длины в соответствии с рекомендациями производителя испытуемого оборудования.

Технические характеристики:

Тип SC-40 SD-1 SD-3 SH1
Испытание напряжения изоляции высоковольтных цепей 48 кВ 120 кВ 120 кВ –
Рабочее напряжение испытываемых приборов – – – 36 кВ
Испытательное напряжение до 40 кВ 100 кВ 100 кВ 43,2 кВ
Система испытательного напряжения 48 кВ 120 кВ 120 кВ 52 кВ
Размеры испытываемых мостков 600x600, 750x750,
более 1000 мм (класс 2)		 – –
Длина испытываемого стержня за одно испытание – макс. 1800 мм макс. 1800 мм –
Масса [кг] 65 кг 25 кг 35 кг 90 кг
Условия эксплуатации:
– температура 5÷30°C
– относительная влажность <80% (без конденсата)
– Атмосферное давление 80 ÷ 106 кПа
– класс защиты IP 00 IP 00 IP 40

Преимущества:

• Соответствует требованиям действующих стандартов PN-EN

• Эргономичная конструкция облегчает корректные испытания

• Параметры производственного процесса соответствуют системе менеджмента качества PN-EN ISO 9001:2009.
