Producent: ZWARpol

Stanowiska do badania sprzętu dielektrycznego

DRĄŻKI, DYWANIKI I CHODNIKI, SPRZĘT DO PRACY POD NAPIĘCIEM

Stanowiska probiercze wykorzystywane są w zakładach produkujących chodniki i drążki elektroizolacyjne oraz przez ich użytkowników, do przeprowadzania okresowych badań kontrolnych oraz do diagnostyki sprzętu do prac pod napięciem.

Charakterystyka:

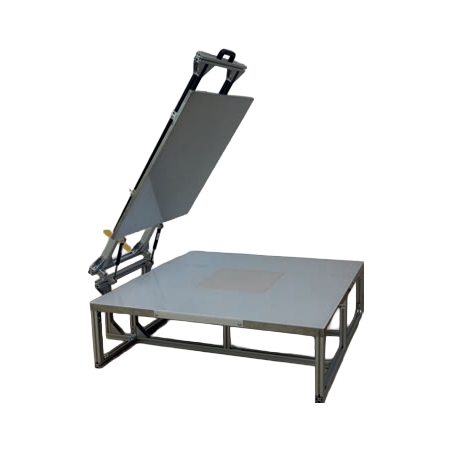

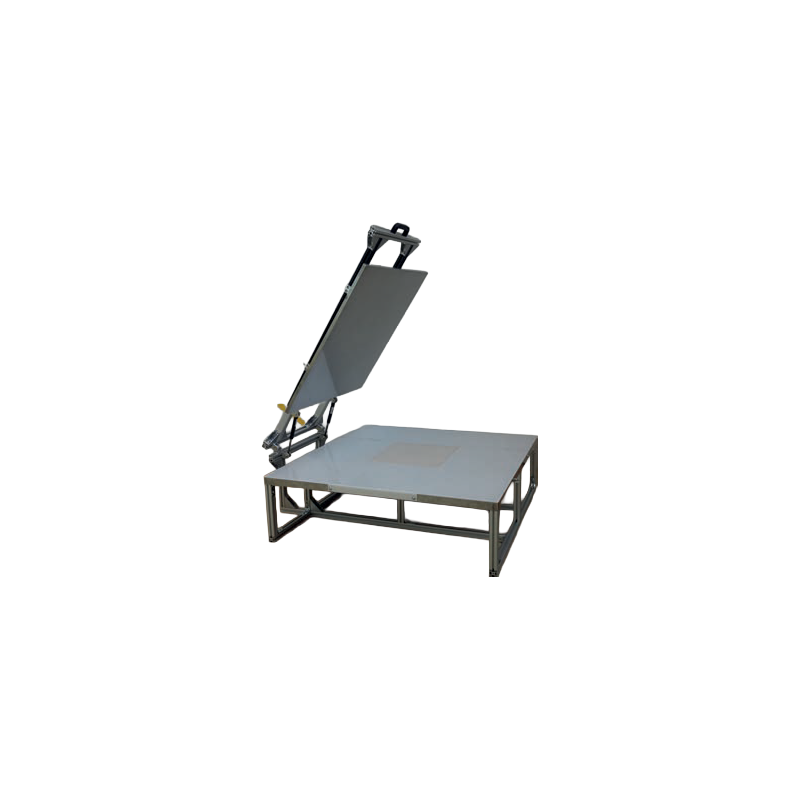

Stanowisko do badania chodników izolacyjnych SC40

• Stanowisko SC-40 przeznaczone jest do wykonywania prób napięciowych chodni-ków zgodnie z wymogami normy PN-IEC 61111

• Wymienne elektrody (standardowo 400 x 400, 600 x 600, 750 x 750 oraz odpowiada-jące im maskownice) umożliwiające badanie chodników o wymiarach 600x600 mm,
   750x750 mm i powyżej 1000 mm

• Możliwe inne wymiary elektrod

SC40

Stanowiska do badania drążków izolacyjnych SD1, SD3

• Stanowiska SD1 i SD3 przeznaczone są do wykonywania prób napięciowych drąż-ków izolacyjnych zgodnie z wymaganiami normy PN EN 60832 odpowiednio dla 1 i 3
   drążków

• Badanie drążków izolacyjnych napięciem 100 kV (na każde 300 mm długości drążka)

Stanowisko do badania sprzętu do prac pod napięciem SH1

• Stanowisko SH1 przeznaczone jest do badania odporności na wyładowania iskrowe i zabezpieczenie przed zmostkowaniem sprzętu do prac pod napięciem do 36 kV oraz
   wskaźników i uzgadniaczy napięcia

• Badanie elementów roboczych o różnej długości zgodnie z wytycznymi producenta badanego sprzętu

Dane techniczne:

Typ SC-40 SD-1 SD-3 SH1
Napięcie probiercze izolacji obwodów wysokiego napięcia 48 kV 120 kV 120 kV –
Napięcie robocze badanych narzędzi – – – 36 kV
Napięcie próby do 40 kV 100 kV 100 kV 43,2 kV
Napięcie probiercze układu 48 kV 120 kV 120 kV 52 kV
Wymiary sprawdzanych chodników 600x600, 750x750,
pow. 1000 mm (klasa 2)		 – –
Długość sprawdzanego drążka w jednej próbie – max. 1800 mm max. 1800 mm –
Masa [kg] 65 kg 25 kg 35 kg 90 kg
Środowiskowe warunki pracy:
– temperatura 5÷30°C
– wilgotność względna <80% (bez wykraplania wody)
– ciśnienie atmosferyczne 80÷106 kPa
– stopień ochrony IP 00 IP 00 IP 00 IP 40

Zalety:

• Spełnia wymagania aktualnych norm PN-EN

• Ergonomiczna budowa ułatwiająca poprawne przeprowadzenie prób

• Parametry procesu produkcji zgodne z Systemem Zarządzania Jakością wg PN-EN ISO 9001:2009.
