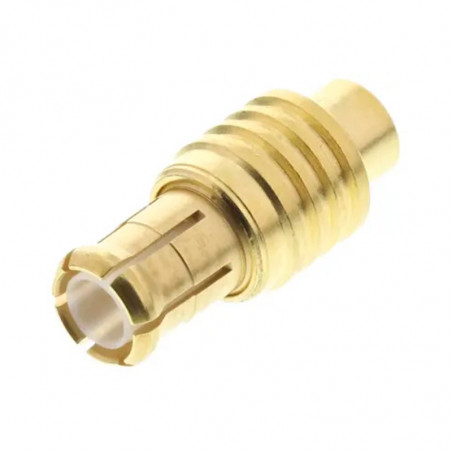

Złącza z zamknięciem zatrzaskowym, seria MCX

Nr producenta Rys. Impedancja Odpowiedni kabel Powierzchnia korpusu Wymiary mm
A B C D
Wtyczki na kabel proste do zaciskania, do kabli giętkich

R 113 081 000 W

 1 50 Ω

RG178

 złota 16,3 2,55 1,1 5

R 113 082 000 W

 1 50 Ω

RG316

 złota 16,3 2,95 1,65 5

R 113 083 000 W

 1 50 Ω

2,6/50 D*)

 złota 16,3 3,25 1,65 5
*) kabel z podwójnym oplotem
Wtyczki na kabel kątowe do zaciskania, do kabli giętkich

R 113 182 000 W

 3 50 Ω

RG316

 złota 8,6 11,9 2,95 2

R 113 183 000 W

 3 50 Ω

2,6/50 D*)

 złota 8,6 11,9 3,25 2

R 213 182 007 W

 3 75 Ω

RG179

 BBR 10,6 13,3 2,95 2
*) kabel z podwójnym oplotem
Gniazda na kabel proste do zaciskania, do kabli giętkich

R 113 236 000 W

 2 50 Ω

RG178

 złota 2,55 1,1

R 113 240 000 W

 2 50 Ω

RG316

 złota 2,95 1,65
*) kabel z podwójnym oplotem

Złącza z zamknięciem zatrzaskowym, seria MCX rysunek

Nr producenta Rys. Impedancja Odpowiedni kabel Dowierzchnia korpusu Wymiary mm
A B C D
Gniazda na kabel do montażu w otworze, do zaciskania, do kabli giętkich

R 113 310 000 W

 4 50 Ω

RG 316

 złota 5 2,95 1,65
Gniazda na panel proste do montażu wpuszczanego, wyprowadzenia lutowane

R 113 553 000 W

 5 50 Ω   złota 8,65 2,5
Złącza do druku
Gniazda proste

R 113 426 000 W

 6 50 Ω   złota 10 4 0,98

R 113 427 000 W

 7 50 Ω   złota 9 3 0,5
Gniazda kątowe

R 113 664 000 W

 10 50 Ω   złota 6,5 9,5 6 4

R 113 665 000 W

 8 50 Ω   złota 10,5 9,5 6 4

R 213 665 000 W

 8 50 Ω   złota 10,5 9,5 6 4
Złącze przejściowe gniazdo - gniazdo

R 113 704 000 W

 9 50 Ω
Меньше
Читать больше
