SILICABLE MC-ECS от -60 ° C до + 180 ° С
  • SILICABLE MC-ECS от -60 ° C до + 180 ° С
  • SILICABLE MC-ECS от -60 ° C до + 180 ° С

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: OMERIN

SILICABLE MC-ECS от -60 ° C до + 180 ° С

Технические данные:
- диапазон температуры непрерывной работы -60 до + 180° C

- макс. допуск. мгновенная температура + 230° C ,

- отличная стойкость к температурным шокам

- хорошая стойкость к старению,

- хорошая стойкость к химическим средам.

- рабочее напряжение: 600/1000 V ,

- испытательное напряжение: 2500 V .

Упаковка:

- ролики, катушки, барабаны.

Опции:

- другие сечения и классы гибкости – по запросу,

- медная стренга тип MCS - CS ,

- медная никелированная стренга, тип MC - CNCS ,

- наружная оболочка из гальванической стали тип BGMC - ECS ,

- наружная оболочка из стекловолокна покрытого силиконом, тип VMC - ECS ,

- оболочка из стекловолокна и оболочка из гальванической стали, тип BGVMC - ECS .,

Применение:

- электрические установки в горячих средах до 180° C ,

- электрические установки в металлопромышленности и в стекольных заводах,

- электрические установки в печах, машинах для термообработки, а также в машинах для производства резины, оборудование для сварки,

- освещение.

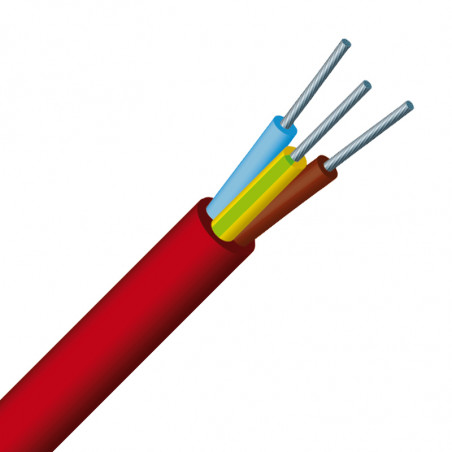

1-гибкая луженая медная проволока

2- распределительная лента

3- силиконовая изоляция

4- упрочненная закрывающая текстильная оболочка


Цветное кодирование

Количество жил

С заземляющей жилой

Без заземляющей жилы

2



коричневый - синий

3

зеленый/желтый - коричневый - синий - черный - коричневый - синий

 черный - коричневый - синий

4

зеленый/желтый - черный - коричневый - синий - черный - коричневый - синий

черный - коричневый - синий - серый или черный


зеленый/желтый - черный- коричневый - синий - серый или черный

черный - коричневый - синий - 2 серые или черные нумерованные

6

зеленый/желтый - черный - коричневый - синий - 2 серые или черные нумерованные

черный - коричневый - синий - 3 серые или черные нумерованные

7

зеленый/желтый - черный - коричневый - синий - 3 серые или черные нумерованные

черный - коричневый - синий - 4 серые или черные нумерованные


и прочие

и прочие



Номинальное сечение сердечника
[mm2]

Структура жилы количество жил x Ø

Наружный диаметр жилы
[mm]

Номинальный наружный диаметр
[mm]

Приблизительный вес
[kg/km]

2x0,5

16x0,2

2,1

5,8

45

3x0,5

16x0,2

 2,1 6,2 50

4x0,5

16x0,2

2,1

7

68

6x0,5

16x0,2

2,1

7,9

80

6x0,5

16x0,2

2,1

8,5

95

7x0,5

16x0,2

2,1

8,5

102

2x0,75

24 x 0,2

2,4

6,3

53

3x0,75

24 x 0,2

2,4

6,7

64

4x0,75

24 x 0,2

2,4

7,5

84
5x0,75

24 x 0,2

 2,4 8,4 101

6x0,75

24 x 0,2

2,4

9,1

117
7x,75

24 x 0,2

 2,4 9,2 125

2x1

32 x 0,2

2,5

6,7

60

3x1

32 x 0,2

2,5

7,3

78

4x1

32 x 0,2

2,5

7,9

95
5x1

32 x 0,2

 2,5 8,9

116

6x1

32 x 0,2

2,5

9,7

135

7x1

32 x 0,2

2,5

9,9

144

2x 1,5

30 x 0,25

2,8

7,6

82

3x 1,5

30 x 0,25

2,8

8

98

4x 1,5

30 x 0,25

2,8

8,8

122

5x 1,5

30 x 0,25

2,8

 9,6

148

6x1,5

30 x 0,25

2,8

10,4

173

7x1,5

30 x 0,25

2,8

10,4

187

10x1,5

30 x 0,25

2,8

13,2

267
12x1,5

30 x 0,25

 2,8 13,8 320

14x 1,5

30 x 0,25

2,8

15

370

16x 1,5

30 x 0,25

2,8

16,2

427

18x 1,5

30 x 0,25

2,8

17

486

19x1,5

30 x 0,25

2,8

17

513

20x1,5

30 x 0,25

2,8

17,9

540

24x1,5

30 x 0,25

2,8

19,8

650

27x1,5

30 x 0,25

2,8

20,2

730

37 x 1,5

30 x 0,25

2,8

22,8

1200

2x2,5

50 x 0,25

3,4

9,2

135
3x2,5

50 x 0,25

 3,4 9,7 152

4x2,5

50 x 0,25

3,4

10,6

189
5x2,5

50 x 0,25

3,4

11,6

 229

6x2,5

50 x 0,25

3,4

12,8

268

7x2,5

50 x 0,25

3,4

12,8

293

12x2,5

50 x 0,25

3,4

17

500

2x4

56 x 0,3

4,2

10,4

191

3x4

56 x 0,3

4,2

11,4

224

4x4

56 x 0,3

4,2

12,7

295

5x4

56 x 0,3

4,2

14

359

6x4

56 x 0,3

 4,2

15,6

441

7x4

56 x 0,3

4,2

15,6

481

2x6

 84 x 0,3 4,8

12,4

265

3x6

84 x 0,3

4,8

14

338

4x6

84 x 0,3

4,8

15,2

442

5x6

84 x 0,3

4,8

17,4

535
3x10 80 x 0,4 6,4 18

584

4x10

80 x 0,4

6,4

20

707

3x16

126x0,4

7,8

21

800

4x16

126x0,4

7,8

23,2

987

4x25

196x0,4

9,6

28,5

1430
Меньше
