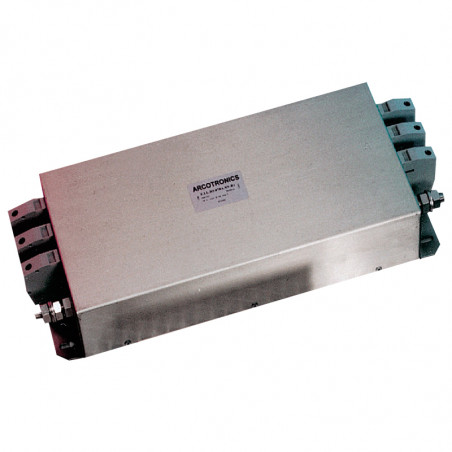

Трёхфазовые фильтры серии F.LL.D3 ***A.AN/HN*1
  • Трёхфазовые фильтры серии F.LL.D3 ***A.AN/HN*1

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Arcotronics

Трёхфазовые фильтры серии F.LL.D3 ***A.AN/HN*1

Технические данные:
Номинальное напряжение(UR):
AN: 440V; 50/60HZ

HN: 520V; 50/60HZ
Номинальный ток (IN):
определённый для температуры окружающей среды 40°C
Ток утечки (IL ):
макс. величина при UN/√3, 50Hz
Испытание напряжения (2s):
линия-земля 8 -16A - 3000 VDC

линия-земля 25 - 450A - 2250 VDC
Климатическая категория:
HPF (25/85/21)
Диапазон температуры:
от -25°C до 85°C

Тип IN
40°C
[A]		 Ток утечки
IL
440V		 Ёмкость
линия-линия		 Ёмкость
линия-земля		 Индуктивность
линии
[mH]		 Сопротивление Сопротивление
линии
[mΩ]		 Схема
F.LLD3.008A.‘-’N.I1 8 18mA 3x2,2µF(X2)IV1KT + 3x10nF(Y2)+3x47nF(Y2) 3x7,6 3x10Ω < 38 A
F.LLD3.008A.‘-’N.R1     3x1,0µF((X2)IV1KT
F.LL.D3.016A.‘-’N.I1 16 18mA 3x4,4µF(X2)MKT+ 3x10nF(Y2)+3x47nF(Y2) 3x5,2 3x1MΩ < 10 A
F.LL.D3.016A.‘-’N.R1     3x2,2µF(X2)MKT
F.LL.D3.025A.‘-’N.I1 25 205mA 3x4,4µ F(X2)MKT+ 3x10nF(Y2)+2x1µF(Y2) + 3x2,2 6x1,5MΩ+ < 4,3 B
F.LLD3.025A.‘-’N.R1     3x4,4 µF(X2)MKT 3x94nF(Y2)   2x680kΩ
F.LL.D3.036A.‘-’N.I1 36 205mA 3x4,4 µ F(X2)MKT+ 3x10nF(Y2)+2x1µF(Y2) + 3x1,3 6x1,5MΩ+ < 2,4 B
F.LL.D3.036A.‘-’N.R1     3x4,4µF(X2)MKT 3x94nF(Y2)   2x680kΩ
F.LL.D3.050A.‘-’N.I1 50 205mA 3x4,4 µ F(X2)MKT+ 3x10nF(Y2)+2x1µF(Y2)+ 3x0,8 6x1,5MΩ+ < 1,5 B
F.LL.D3.050A.‘-’N.R1 |   3x4,4µF(X2)MKT 3x94nF(Y2)   2x680kΩ
F.LLD3.080A.‘-’N.I1 80 235mA 3x6,7µF(X2)MKT+ 3x94nF(Y2)+2x1µF(Y2)+ 3x0,9 6x1,5MΩ+ < 1,2 B
F.LL.D3.080A.‘-’N.R1 H   3x6,7µF(X2)MKT 3x94nF(Y2)   2x680kΩ
F.LL.D3.110A.‘-’N.I1 110 235mA 3x6,7µF(X2)MKT+ 3x94nF(Y2)+2x1µF(Y2)+ 3x0,5 6x1,5MΩ+ < 0,7 B
F.LL.D3.110A.‘-’N.R1     3x6,7µF(X2)MKT 3x94nF(Y2)   2x680kO
F.LL.D3.180A.‘-’N.R1 180 235mA 3x5µF(X2)MKT+ 3x94nF(Y2)+2x1µF(Y2)+ 3x0,5 6x1,5MΩ+ < 0,5 B
      3x5µF(X2)MKT 3x94nF(Y2)   2x680kΩ
F.LLD3.280A.‘-’N.R1 280 370mA 3x10µF(X2)MKT+ 3x282nF(Y2)+2x1µF(Y2)+ 3x0,31 6x1,5MΩ+ < 0,3 B
      3x10µF(X2)MKT 3x282nF(Y2)   2x680kΩ
F.LLD3.450A.‘-’N.R1* 450 370mA 3x10µF(X2)MKT+ 3x282nF(Y2)+2x1µF(Y2)+ 3x0,075 6x1,5MΩ+ < 0,25 B
      3x10µF(X2)MKT 3x282nF(Y2)   2x680kΩ
Примечание
Обозначение: F.LL.03.450A.AN.R1
‘-’ = A : 440Vac
H : 520Vac

Схема A

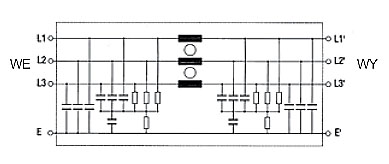

Схема B

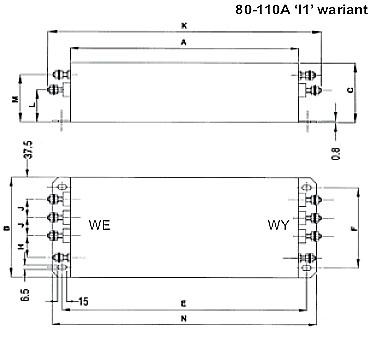

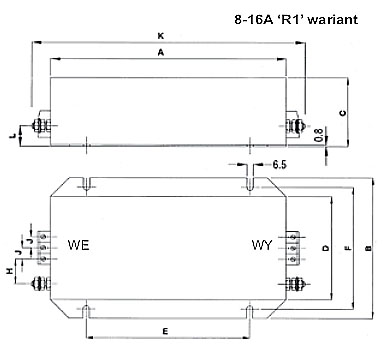

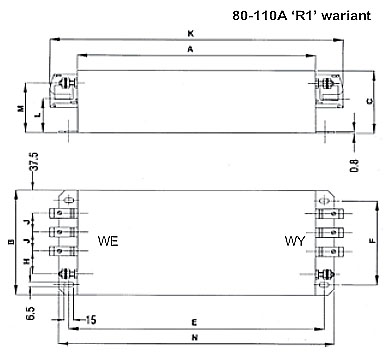

Габариты [мм] и выводы
Корпус R
Корпус S
Корпус T
Корпус U
Корпус V
Корпус W

Габариты [мм] и выводы

Тип WГабариты Корпус Тип
A
[мм]		 B
[мм]		 C
[мм]		 D
[мм]		 E
[мм]		 F
[мм]		 G
[мм]		 H
[мм]		 J
[мм]		 K
[мм]		 L
[мм]		 M
[мм]		 N
[мм]
F.LLD3.008A.‘-’N.I1 180 115 60 85 115 100 20 15 15 210 17 30 - R M4
F.LLD3.008A.‘-’N.R1 180 115 60 85 115 100 20 19,5 10 210 17 - - S 4mm2
F.LLD3.016A.‘-’N.I1 200 150 65 120 115 135 15 30 30 230 17 30 - R M4
F.LL.D3.016A.‘-’N.R1 200 150 65 120 115 135 15 31 10 230 17 - - S 4mm2
F.LLD3.025A.‘-’N.I1 200 150 65 120 115 135 15 30 30 250 17 30 - R M6
F.LLD3.025A.‘-’N.R1 200 150 65 120 115 135 15 21 20 250 17 - - U 10mm2
F.LLD3.036A.‘-’N.I1 200 150 65 120 115 135 15 30 30 250 17 30 - R M6
F.LL.D3.036A.‘-’N.R1 200 150 65 120 115 135 15 21 20 250 17 - - U 10mm2
F.LLD3.050A.‘-’N.I1 200 150 65 120 115 135 15 30 30 250 17 30 - R M6
F.LL.D3.050A.‘-’N.R1 200 150 65 120 115 135 15 21 20 250 17 - - U 10mm2
F.LLD3.080A.‘-’N.I1 350 170 90 170 375 130 37,5 35 30 420 46 70 400 T M10
F.LL.D3.080A.‘-’N.R1 350 170 90 170 375 130 37,5 35 30 427 46 70 400 W 25mm2
F.LLD3.110A.‘-’N.I1 350 170 90 170 375 130 35 36 32 420 44 70 400 T M10
F.LL.D3.110A.‘-’N.R1 350 170 90 170 375 130 35 36 32 436 44 70 400 T 50mm2
F.LL.D3.180A.‘-’N.R1 300 180 128 140 470 156 15 28 25 537 38 88 510 V 95mm2
F.LLD3.280A.‘-’N.R1 450 260 153 220 660 220 51 28 31 742 47 103 700 V 150mm2
F.LL.D3.450A.‘-’N.R1 450 260 153 220 660 220 51 28 31 742 47 103 700 V 240mm2
Примечание
`-` = A: 440VAC, H:520VAC

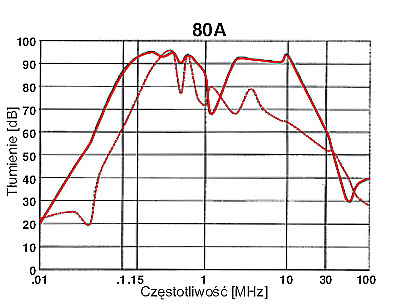

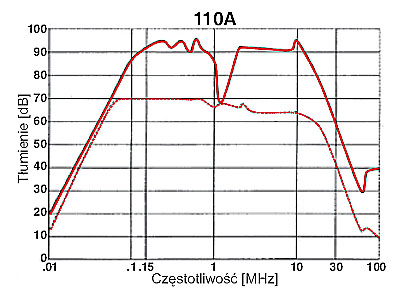

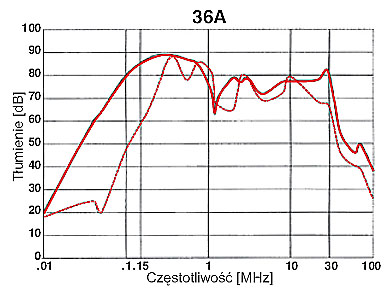

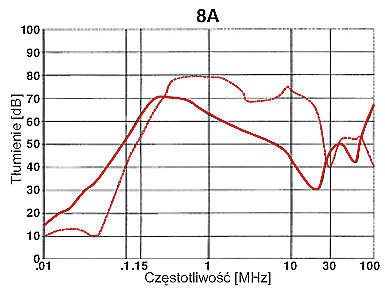

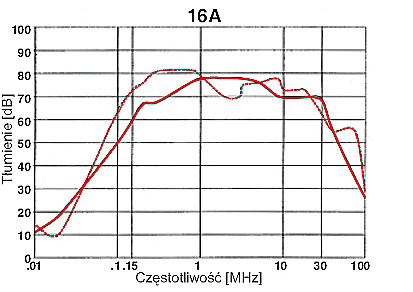

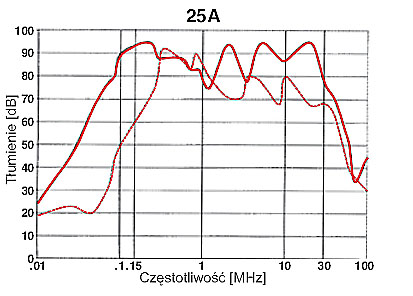

.................. симметричный (линия-линия)
_________ асимметричный (линия-земля)
