(Зоны 1, 2, 21, 22)
Ударопрочные и огнестойкие светильники серий AB 80, AB 05 и AB 12 обеспечивают безопасное и надёжное освещение даже при экстремальных температурах и в суровых условиях окружающей среды, например, в нефтяной, газовой, химической и тяжёлой промышленности, как внутри, так и снаружи помещений.
Это возможно благодаря:

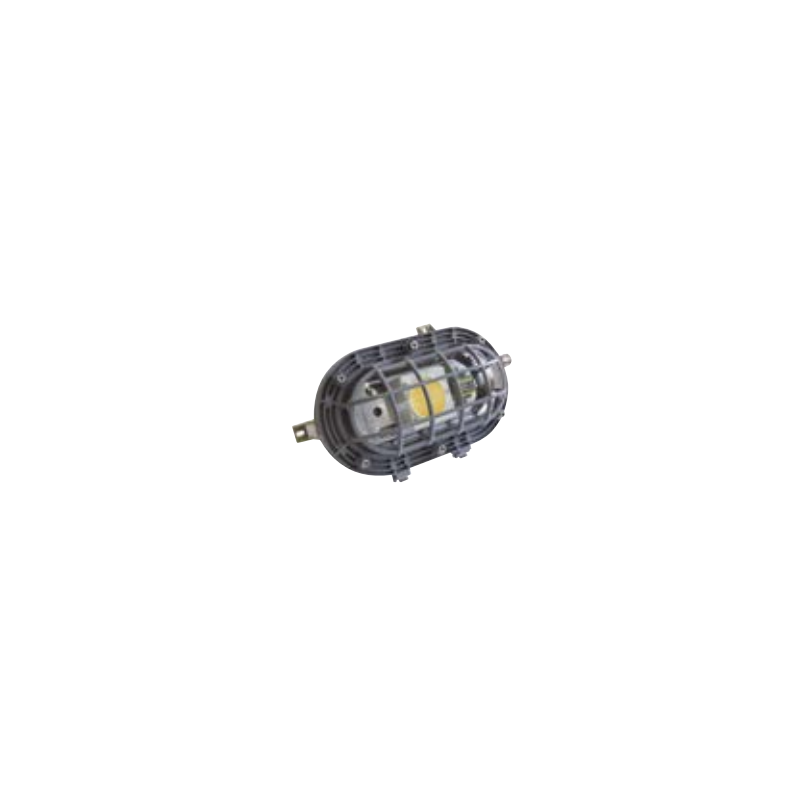

Светильник AB 05 LED оснащен современным светодиодным модулем мощностью 22 Вт. Основные преимущества:
Светильники AB 05 и AB 80 также могут быть оснащены:
Благодаря оптимизированному распределению света идеально подходит для:
Этот компактный взрывозащищённый (Ex-d) светильник для натриевых ламп высокого давления подходит для индивидуальных решений по освещению в помещениях с ограниченным пространством для установки.
Лампа, пускорегулирующая аппаратура и зажигающее устройство объединены в компактный модуль, что упрощает замену и обслуживание источника света.
Дополнительный внешний отражатель позволяет точечно освещать рабочие места.
Арктическое исполнение позволяет эксплуатировать этот универсальный светильник в диапазоне температур от -50°C до +50°C, даже в зонах с наивысшей степенью взрывоопасности – группе взрывоопасности IIC, например, в водородной атмосфере.
Параметр | AB 80 | AB 05 LED |
---|---|---|
Сертификат испытаний типа ЕС | LOM 01 ATEX 2041 X | BVS 09 ATEX E 014 X |
Сертификат соответствия IECEx | – | IECEx BVS 09.0032X |
Маркировка согласно 2014/34/EU (ATEX) | II 2 G Ex d IIB T4...T6 Gb | II 2 G Ex d IIB T5 (T6 ≤ +40 °C)/T5 Gb II 2 D Ex tb IIIC T80 °C...T100 °C Db IP66 |
Маркировка согласно IECEx | – | Ex d IIB T5 Gb Ex tb IIIC T80 °C...T100 °C Db IP66 |
Допустимая температура окружающей среды | -20 °C...+55 °C | -55 °C...+55 °C |
Номинальная Напряжение | макс. 250 В | 230 В переменного тока |
Частота | – | 50–60 Гц |
Потребляемая мощность | – | прибл. 23 Вт |
Класс защиты | I | I |
Источник света (тип лампы) | Лампа накаливания | Светодиодный модуль 22 Вт (в комплекте) |
Номинальный световой поток | – | 1453 лм |
Световой поток светильника (тип. -10%) | – | 1453 лм |
Цоколь Лампы | E27 | Встроенный светодиодный модуль |
Коэффициент светоотдачи | 60% | 100% |
Размеры (Д x Ш x В) | 282 x 205 x 150 мм | 380 x 230 x 175 мм |
Клеммы подключения | L1, N, PE, 2 x 2,5 мм² | L1, N, PE, тип MUT4, 2 x 4 мм² |
Кабель Вводы | 2 x ¾” NPT | 2 x M25 |
Цвет корпуса | Эпоксидная краска, RAL 7032 | Эпоксидная краска, RAL 7032 |
Материал корпуса | Лёгкое литьё | Лёгкое литьё |
Вес | 6,6 кг | 7,0 кг |
Кабельные вводы / Резьбовые вводы | 2 x M25 x 1,5 или 2 x ¾” NPT (с адаптером) | 1 x M20/M25 x 1,5, 1 x ¾” NPT / 2 x ¾” NPT (по запросу) |
Тип крепления | Потолочный / настенный монтаж | Потолочный / настенный монтаж |
Класс защиты – EN 60598 | IP65 | IP66 |
Защитный колпак / рассеиватель | Боросиликатное стекло | Боросиликатное стекло |
Резьбовые заглушки | 1 x M25 или Резьбовая заглушка ¾” NPT Ex-d | 1 x M20/M25 или резьбовая заглушка ¾” NPT Ex-d |
Параметр | AB 05 Ex-e | AB 05 Ex nR |
---|---|---|
Сертификат испытаний типа ЕС | BVS 07 ATEX E 152 X | BVS 07 ATEX E 151 |
Сертификат соответствия IECEx | IECEx BVS 10.0070X | IECEx BVS 10.0071 |
Маркировка согласно 2014/34/EU (ATEX) | II 2 G Ex de IIC T3/T2 Gb II 2 D Ex tb IIIC T125 °C Db IP66 | II 3 G Ex nR IIC T4/T3 Gc II 3 D Ex tc IIIC T110 °C/T125 °C/T140 °C Dc IP66 |
Маркировка согласно IECEx | Ex de IIC T3/T2 Gb Ex tb IIIC T125 °C Db IP66 | Ex nR IIC T4/T3 Gc Ex tc IIIC T110 °C/T125 °C/T140 °C Dc IP66 |
Допустимая температура окружающей среды | -20 °C до +55 °C | -55 °C до +55 °C |
Номинальное напряжение | макс. 250 В переменного тока | 230 В переменного тока |
Частота | 50–60 Гц | 50–60 Гц |
Коэффициент мощности | – | ≥ 0,9 |
Класс защиты | I | I |
Источник света (лампа) | Лампа накаливания макс. 60 Вт | Лампа накаливания макс. 200 Вт HSE натриевая лампа 70 Вт Компактная люминесцентная лампа макс. 23 Вт |
Номинальный световой поток | 710 лм* | – |
Цоколь | E27 по IEC 60238 | E27 по IEC 60238 |
Светоотдача | 70 % | 70 % |
Размеры (Д x Ш x В) | 360 x 230 x 175 мм | 360 x 230 x 175 мм мм |
Клеммы подключения | L1, N, PE: 2 x 2,5 мм² | L1, N, PE: 2 x 2,5 мм² |
Кабельные вводы | 2 x 6 мм² | 2 x 6 мм² |
Цвет корпуса | Эпоксидная краска, RAL 7032 | Эпоксидная краска, RAL 7032 |
Материал корпуса | Сплав, легкий | Легкий сплав |
Вес | 5,9 кг | 6,9 кг |
Резьбовые отверстия/каналы | 1 x M20/M25 x 1,5 2 x M20/M25 x 1,5 1 x ¾” NPT или 2 x ¾” NPT |
1 x M20/M25 x 1,5 2 x M20/M25 x 1,5 1 x ¾” NPT или 2 x ¾” NPT |
Тип крепления | Потолочное/настенное крепление | Потолочное/настенное крепление Встроенный |
Степень защиты – EN 60529 | IP66 | IP66 |
Рассеиватель/Экран | Боросиликатное стекло | Боросиликатное стекло |
Резьбовые заглушки/торцевые заглушки | 1 x M20/M25 или ¾” NPT Ex-d винтовая заглушка | Макс. 1 x M20/M25 или ¾” NPT Ex-d винтовая заглушка |
Дополнительные данные для AB 05 Ex nR Светильник
Тип лампы | Мощность | Световой поток | Температурный класс | Макс. Температура поверхности |
---|---|---|---|---|
Компактная люминесцентная лампа | 23 Вт | 1450 лм | T4 | T 130 °C |
Натриевая лампа высокого давления | 70 Вт | 5600 лм | T4 | T 125 °C |
Лампа накаливания IGA | 200 Вт | 3150 лм | T3 | T 140 °C |
Параметр | AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB | AB 12 NAV 70 / AB 12 NAV 70 Arctic |
---|---|---|
Сертификат соответствия ЕС | PTB 08 ATEX 1001 X | LOM 02 ATEX 2013X |
Сертификат соответствия IECEx | – | IECEx BKI 07.0008X |
Маркировка согласно 2014/34/EU (ATEX) | II 2 G Ex d IIB +H2 (T4/T3 Gb) II 2 G Ex d IIB T4/T3 Db | II 2 G Ex d IIC T3 Gb II 2 D Ex tb IIIC T155 °C Db |
Маркировка согласно IECEx | Ex d IIB T3 / d IIC T3 | Ex d IIB T3 / d IIC T3 Ex tb A21 IP66 T155 °C Db |
Температура окружающей среды Температура | -20 °C до +55 °C | -20 °C до +55 °C (группа газа IIC) -45 °C до +55 °C (группа IIB) -50 °C до +40 °C (Арктика) |
Номинальное напряжение | 230 В переменного тока | 230 В переменного тока |
Номинальный ток | – | 0,36 А |
Частота | 50–60 Гц | 50 Гц |
Мощность Коэффициент (cos φ) | ≥ 0,9 | ≥ 0,9 |
Класс защиты | I | I |
Источник света | Лампа накаливания до 200 Вт, натриевая лампа высокого давления HSE 70 Вт | Натриевая лампа высокого давления HST 70 Вт |
Номинальный световой поток | – | 5600 лм* |
Цоколь | E27 по IEC 60238 | E27 согласно IEC 60238 |
Светоотдача | 70% | 51% |
Размеры (Д x Ш x В) | 360 x 230 x 175 мм | 460 x 140 x 144 мм / 530 x 140 x 144 мм |
Клеммы подключения | L1, N, PE: 2 x 2,5 мм² | L1, N, PE: 2 x 2,5 мм² PE: 2 x 6 мм² |
Кабельные вводы | 2 x 6 мм² | 2 x 6 мм² |
Цвет корпуса | Эпоксидная краска, RAL 7032 | Эпоксидная краска, RAL 7032 |
Материал корпуса | Лёгкий сплав | Лёгкий сплав |
Вес | 6,9 кг | 5,3 кг / 5,6 кг |
Кабель Входы/резьбовые отверстия | 1 x M20/M25 x 1,5 2 x M20/M25 x 1,5 1 x ¾" NPT или 2 x ¾" NPT |
2 x ¾" резьба (Ex-d) или 2 x M25 (Ex-d) |
Тип крепления | Потолочный/настенный монтаж | Потолочный/настенный монтаж |
Класс защиты (EN 60529) | IP66 | IP67 |
Защитная крышка/линза | Боросиликатное стекло стекло | Боросиликатное стекло |
Резьбовые заглушки | Макс. 1 заглушка M20/M25 или ¾" NPT Ex-d | 1 заглушка ¾" или 1 заглушка M25 Ex-d |
Дополнительные характеристики освещения – AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB
Лампа | Мощность | Световой поток | Температура окружающей среды | Температурный класс (II 2 G) |
---|---|---|---|---|
Лампа накаливания IGA – 40 Вт | 40 Вт | 430 лм | -20 °C до +55 °C | T4 |
Лампа накаливания IGA – 60 Вт | 60 Вт | 3100 лм | -20 °C до +55 °C | T4 |
Лампа накаливания IGA – 100 Вт | 100 Вт | 3100 лм | -20 °C до +55 °C | T4 |
Лампа накаливания IGA – 200 Вт | 200 Вт | 3150 лм | -20 °C до +55 °C | T3 |
Натриевая лампа высокого давления – 70 Вт | 70 Вт | 5600 лм | -20 °C до +40 °C | T4 |
Вы заинтересованы в этом продукте? Вам нужна дополнительная информация или индивидуальные расценки?
