Wyłącznik bezpieczeństwa Ex 125A EXKO 224716 K 0000
Wyłącznik bezpieczeństwa Ex 125A EXKO 224716 K 0000

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Eaton / CEAG

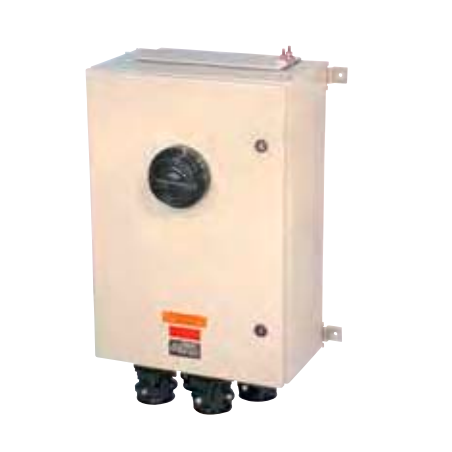

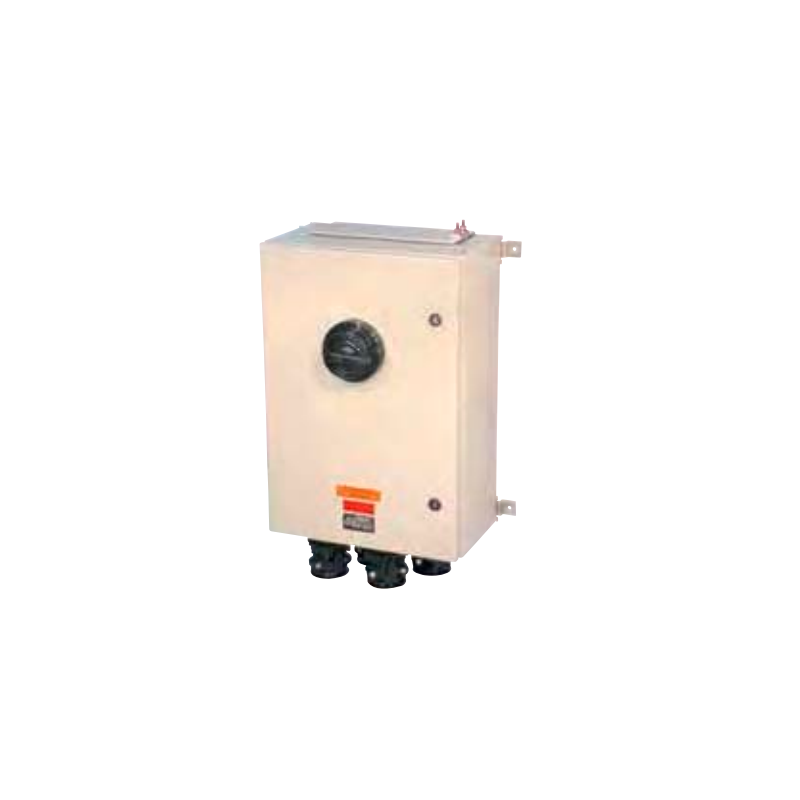

Выключатель безопасности Ex 125A EXKO 224716 K 0000

  • EXKO 224716 K 0000
  • Материал
  • Номинальный ток
  • Класс IP

  • Cable gland

Безопасность для вашей защиты

Выключатели безопасности CEAG можно защитить от случайного срабатывания благодаря встроенной системе блокировки, которая позволяет заблокировать их до трёх навесных замков в положении «ВЫКЛ». Во избежание несанкционированного доступа крышки корпусов невозможно открыть в заблокированном положении без необратимых повреждений.

Полная коммутационная способность AC-3

Все выключатели безопасности CEAG обеспечивают полную коммутационную способность двигателей в соответствии с категорией применения AC-3 и изоляционными свойствами согласно EN 60947-4-1 с принудительным размыканием главных контактов.

Также доступны опциональные версии с функцией АВАРИЙНОЙ ОСТАНОВКИ, соответствующие EN 60204-1.

Дополнительные вспомогательные контакты с задержкой или опережением замыкания (опция) обеспечивают двойную безопасность в экстремальных условиях переключения.

Простая установка

Выключатели безопасности CEAG разработаны для простоты установки и удобного доступа к клеммам. Соединения.

Версии из ударопрочного полиамида или армированного стекловолокном полиэстера обеспечивают степень защиты IP66 для автоматических выключателей до 180 А. Опционально они могут быть оснащены пластиковыми или латунными зажимными фланцами. Выключатели безопасности на токи до 630 А поставляются в металлических корпусах с возможностью установки фланцев на болтах.

Группа взрывоопасности IIB

Выключатели безопасности на токи 210–630 А также доступны в исполнении для группы взрывоопасности IIB, что соответствует требованиям большинства областей применения.

Выключатели в защитном кожухе для отключения установок во время ремонта и технического обслуживания

Автоматические выключатели GHG 26 (10–160 А) и GHG 981 (25–80 А) теперь сертифицированы как соответствующие новому стандарту IEC 62626-1, класс 1.

Новый стандарт IEC 62626-1 определяет требования к выключателям безопасности (разъединителям), используемым для отключения оборудования во время технического обслуживания и ремонта. Эти требования более строгие, чем требования стандарта IEC 60947-3, который ранее не регулировал эту область.

Стандарт делит продукцию на два класса:

  • Класс 0 — для общего применения
  • Класс 1 — для тяжёлых и тяжёлых условий эксплуатации

Вся продукция, устанавливаемая во взрывоопасных зонах ATEX/IECEx, должна соответствовать требованиям класса 1.

Требования для этого класса включают: минимальную механическую прочность, соответствующую степень защиты IP, защиту от взлома, устойчивость к температуре, вибрации и коррозии, коммутационную способность и возможность блокировки.

Технические характеристики:

Параметр Описание
Маркировка в соответствии с Директивой 2014/34/EU II 2 G Ex de IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Сертификат соответствия требованиям ЕС 3/4-полюсный: PTB 99 ATEX 1164
6-полюсный: PTB 00 ATEX 1073
Сертификат соответствия IECEx BKI 07.0005
Маркировка согласно IECEx Ex de IIC T6 / Ex tD A21 IP66 T53 °C
Допустимая температура окружающей среды от –20 °C до +40 °C*
Номинальное напряжение макс. 690 В
Частота 50/60 Гц
Номинальная включающая/отключающая способность AC-3 согласно EN 60947-3 Ue 230 В / Ie 125 А
Ue 400 В / Ie 125 А
Ue 500 В / Ie 125 А
Ue 690 В / Ie 125 А
Сервисный выключатель согласно IEC 62626-1 Класс 1
Рекомендуемый предохранитель до 400 В переменного тока: 200 А gG
до 500 В переменного тока: 200 А gG
до 690 В переменного тока: 160 А gG
Клеммы подключения Главный контакт:
3-/4-полюсный: 1 × 50/70 мм²
6-полюсный: 6 × 95 мм² / 2 × 95 мм²
Вспомогательный/сигнальный контакт: 2 × 4 мм² (опционально)
Класс защиты I
Класс защиты по EN 60529 IP66
Кабельные вводы / Отверстия в корпусе Ввод M25 — см. информацию о заказе
Ввод M40 — см. информацию о заказе
Ввод M63 — см. информацию о заказе Подробности
Вариант: Резьбовой металлический фланец
Вес 3/4-полюсный: прибл. 16 кг
6-полюсный: прибл. 31 кг
Материал корпуса 3/4-полюсный: армированный стекловолокном полиэстер
6-полюсный: нержавеющая сталь с порошковым покрытием
Цвет корпуса 3/4-полюсный: RAL 7032
6-полюсный: чёрный
Дополнительный контакт (опционально) 1 × НО – задержка включения; опережение отключения
1 × НЗ – опережение включения; Отсрочка отключения
Можно заблокировать навесным замком Можно заблокировать в положении «ВЫКЛ» с помощью 3 стандартных навесных замков (макс. Ø 6 мм)

*Другие диапазоны температур доступны по запросу.
