Wyłącznik bezpieczeństwa Ex 250A EXKO 731713 T0001
Wyłącznik bezpieczeństwa Ex 250A EXKO 731713 T0001

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Eaton / CEAG

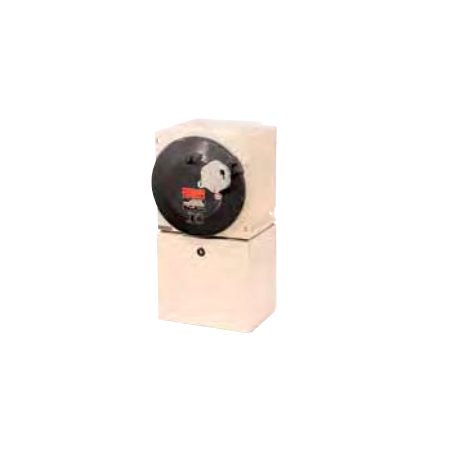

Выключатель безопасности Ex 250A EXKO 731713 T0001

  • EXKO 731713 T0001
  • Материал
  • Номинальный ток
  • Класс IP

  • Cable gland

Безопасность для вашей защиты

Выключатели безопасности CEAG можно защитить от случайного срабатывания благодаря встроенной системе блокировки, которая позволяет заблокировать их до трёх навесных замков в положении «ВЫКЛ». Во избежание несанкционированного доступа крышки корпусов невозможно открыть в заблокированном положении без необратимых повреждений.

Полная коммутационная способность AC-3

Все выключатели безопасности CEAG обеспечивают полную коммутационную способность двигателей в соответствии с категорией применения AC-3 и изоляционными свойствами согласно EN 60947-4-1 с принудительным размыканием главных контактов.

Также доступны опциональные версии с функцией АВАРИЙНОЙ ОСТАНОВКИ, соответствующие EN 60204-1.

Дополнительные вспомогательные контакты с задержкой или опережением замыкания (опция) обеспечивают двойную безопасность в экстремальных условиях переключения.

Простая установка

Выключатели безопасности CEAG разработаны для простоты установки и удобного доступа к клеммам. Соединения.

Версии из ударопрочного полиамида или армированного стекловолокном полиэстера обеспечивают степень защиты IP66 для автоматических выключателей до 180 А. Опционально они могут быть оснащены пластиковыми или латунными зажимными фланцами. Выключатели безопасности на токи до 630 А поставляются в металлических корпусах с возможностью установки фланцев на болтах.

Группа взрывоопасности IIB

Выключатели безопасности на токи 210–630 А также доступны в исполнении для группы взрывоопасности IIB, что соответствует требованиям большинства областей применения.

Выключатели в защитном кожухе для отключения установок во время ремонта и технического обслуживания

Автоматические выключатели GHG 26 (10–160 А) и GHG 981 (25–80 А) теперь сертифицированы как соответствующие новому стандарту IEC 62626-1, класс 1.

Новый стандарт IEC 62626-1 определяет требования к выключателям безопасности (разъединителям), используемым для отключения оборудования во время технического обслуживания и ремонта. Эти требования более строгие, чем требования стандарта IEC 60947-3, который ранее не регулировал эту область.

Стандарт делит продукцию на два класса:

  • Класс 0 — для общего применения
  • Класс 1 — для тяжёлых и тяжёлых условий эксплуатации

Вся продукция, устанавливаемая во взрывоопасных зонах ATEX/IECEx, должна соответствовать требованиям класса 1.

Требования для этого класса включают: минимальную механическую прочность, соответствующую степень защиты IP, защиту от взлома, устойчивость к температуре, вибрации и коррозии, коммутационную способность и возможность блокировки.

Технические характеристики:

Параметр Описание
Маркировка согласно 2014/34/EU II 2 G Ex de IIC T6, T5 bzw. T4* / II 2 D IP66 T80 °C/T95 °C
Сертификат испытаний типа ЕС PTB 99 ATEX 1057
Сертификат соответствия IECEx IECEx PTB 12.0026
Маркировка IECEx Ex d IIC T6, T5 или T4 Gb / Ex de IIC T6, T5 или T4 Gb
Ex d IIB T6, T5 или T4 Gb / Ex de IIB T6, T5 или T4 Gb
Допустимая температура окружающей среды от –20 °C до +40 °C**
Номинальное напряжение до макс. 690 В
Номинальный ток макс. 250 А
Частота 50/60 Гц
Номинальная включающая/отключающая способность AC-3 согласно EN 60947-3 Ue 230 В / Ie 250 А
Ue 400 В / Ie 250 А
Ue 500 В / Ie 250 А
Ue 690 В / Ie 250 А
Рекомендуемый предохранитель до 400 В переменного тока: 250 А gG
до 500 В переменного тока: 250 А gG
до 690 В переменного тока: 200 А gG
Клеммы подключения Главный контакт:
3-полюсный: 3 × 150 мм² / 2 × 95 мм²
6-полюсный: 6 × 150 мм² / 2 × 95 мм²
Вспомогательный/сигнальный контакт: 2 × 4 мм²
Защита Класс I
Степень защиты по EN 60529 IP54 (опционально IP65)
Кабельные вводы / Отверстия в корпусе Ввод M25 — см. информацию о заказе
Ввод M63 — см. информацию о заказе
Вес 3-полюсный: ок. 41,5 кг
6-полюсный: ок. 84,5 кг
Материал корпуса Алюминий с порошковым покрытием
Полиэстер
Распределительная коробка: сталь с порошковым покрытием
Цвет Корпус: серый (RAL 7032)
Крышка: темно-серый (RAL 7022)
Дополнительный контакт 1 × НО – задержка включения; раннее выключение
1 × НЗ – раннее включение; Выключение до позднего времени
С замком В положении «ВЫКЛ» можно заблокировать 3 замками (макс. Ø 6 мм), имеющимися в продаже.

*Другие диапазоны температур доступны по запросу.
