Główny wyłącznik prądowy Ex 80A
Główny wyłącznik prądowy Ex 80A

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Eaton / CEAG

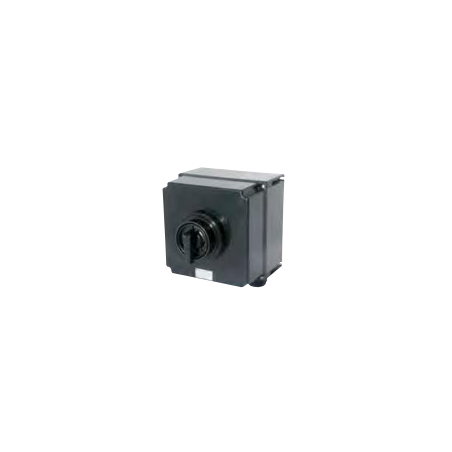

Главный автоматический выключатель Ex 80A GHG 264 0022 R9015

  • GHG 264 0022 R9015
  • Материал
  • Номинальный ток
  • Коннекторы
  • Переключение
  • Cable gland

Безопасность для вашей защиты

Главные автоматические выключатели CEAG доступны в различных исполнениях и защищены от случайного включения благодаря встроенному замку, позволяющему установить до трёх навесных замков в положении «ВЫКЛ».

Полная коммутационная способность для двигателей категории AC-3

Полная коммутационная способность для двигателей категории AC-3 и изоляционные свойства согласно EN 60947-4-1 с обязательным размыканием главных контактов согласно EN 60204-1 — лишь некоторые из важных особенностей главных автоматических выключателей CEAG.

Главные автоматические выключатели отличаются простотой установки и лёгким доступом к клеммам подключения.

Варианты исполнения из ударопрочного полиамида или армированного стекловолокном полиэстера обеспечивают высокую степень защиты IP66. Для токов до 180 А.

Возможна поставка с винтовыми или защёлкивающимися фланцами из пластика или латуни. Возможна комплектация винтовыми фланцами.

Главные автоматические выключатели на ток более 180 А изготавливаются в металлических корпусах. Одобрено на международном уровне.

Технические параметры:

="padding: 8px;">Класс защиты
Параметр Спецификация
Маркировка согласно 2014/34/EU II 2 G Ex de IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Сертификат соответствия требованиям ЕС PTB 00 ATEX 1091
Допустимая температура окружающей среды от –20 °C до +40 °C*
Номинальное напряжение до макс. 690 В
Номинальный ток макс. 80 А
Частота 50/60 Гц
Номинальная включающая/отключающая способность AC-3 согласно EN 60947-3 Ue 230 В / Ie 80 А
Ue 400 В / Ie 80 А
Ue 500 В / Ie 80 А
Ue 690 В / Ie 63 А
Предохранитель вверх до 400 В переменного тока: 80 А gG
до 500 В переменного тока: 80 А gG
до 690 В переменного тока: 63 А gG
Клеммы подключения Главный контакт: 2 x 16 мм²
Вспомогательный/сигнальный контакт: 2 x 4 мм² 		I
Класс защиты согласно EN 60529 IP66
Кабельные вводы / монтажные отверстия Ввод M25 — см. информацию о заказе
Ввод M50 — см. информацию о заказе
Вариант: металлический фланец с резьбой
Вес 3-полюсная версия: прибл. 6,50 кг
4-полюсная версия: прибл. 9,00 кг
Материал корпуса Полиэстер, армированный стекловолокном
Цвет корпуса Черный
Можно заблокировать навесным замком Можно заблокировать в положении «ВЫКЛ» тремя доступными навесными замками (⌀ макс. 6 мм)
