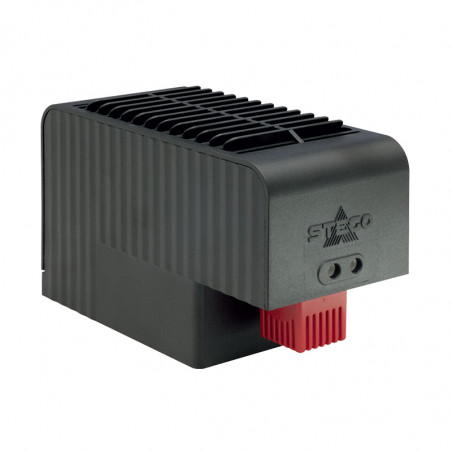

Компактна пухала грејања високе ефикасности ЦСФ 032 1000 В

Компактни, високо ефикасни вентилаторски грејач CSF 032 од 1000 W

• Компактни дизајн
• PTC динамичко грејање
• Двострука изолација
• Са унапред подешеним термостатом
• Брза инсталација

Високо ефикасни вентилаторски грејач за спречавање кварова повезаних са кондензацијом и за термичку стабилизацију унутрашњих и спољашњих разводних табли. Пластично кућиште штити од директног контакта са врућом површином грејног елемента и пружа двоструку изолацију. Вијчани терминали на предњој страни вентилатора омогућавају лако повезивање спољног термостата. Вентилатор се такође може испоручити са интегрисаним, фабрички подешеним термостатом (тип CSF 032). CS 032 је дизајниран за монтажу на TH35 шину или на вертикалну монтажну плочу (монтаж вијцима). Вентилатор прилагођен за монтажу на дно разводне табле доступан је на захтев.

Технички подаци

Грејни елемент	PTC елемент са ограничењем температуре
Температура кућишта	макс. 80 °C (176 °F), искључујући горњи поклопац грејног елемента (на температури околине од 20 °C (68 °F))
Температура ваздуха макс.	110 °C (212 °F), мерено 50 mm изнад излаза
Температурна заштита	Контакт за искључивање напајања у случају квара вентилатора, аутоматско ресетовање
Аксијални вентилатор са лежајевима	Капацитет 63 m3/h, слободан проток, век трајања 70.000 h на 25 °C (77 °F)
Прикључак	Утикач компатибилан са IEC320 C18
Заштита од прекомерне струје	Интегрисани, заменљиви осигурач од 10A са спорим прегоревањем
Кућиште	UL94 V-0 пластика, црна
Монтажа	DIN шина од 35 mm, EN 60715 или монтажа завртњима (M5), максимални обртни момент затезања 2 Nm
Радни положај	Вертикално, издув ваздуха нагоре
Димензије	150,5 x 88 x 66 мм
Тежина	Приближно 0,5 кг
Радна / Складишна температура	-40 до +60 °C (-40 до +140 °F) / -40 до +70 °C (-40 до +158 °F)
Радна / Складишна влажност	макс. 90% релативне влажности (без кондензације)
Класа заштите типа I	IP20 / II (двострука изолација)
Одобрења	VDE + UL број датотеке E234324 EAC

Димензије [mm]

Графикон грејне снаге / температуре околине CSF 032

+25 °C (+77 °F)

Број ставке. Монтажа TH35	Број ставке. Монтажа завртњима	Радни напон	Снага грејања¹	Макс. струја прикључка	Температура искључења ²	Температура укључивања ²
03201.0-00	03201.0-01	AC 220–240 V	1000 W	12 A	+15 °C (+59 °F)
03202.0-00	03202.0-01	AC 220–240 V	1000 W	12 A	+15 °C (+59 °F)	+5 °C (+41 °F)
<х4>03201.9-00 <тд стил="текст-алign: центар;"> <х4>03201.9-01 <тд стил="текст-алign: центар;">AC 100-120V <тд стил="текст-алign: центар;">1000 W <тд стил="текст-алign: центар;">18 A <тд стил="текст-алign: центар;">+25 °C (+77 °F) <тд стил="текст-алign: центар;">+15 °C (+59 °F) <тр> <тд стил="текст-алign: центар;"> <х4>03202.9-00	03202.9-01	AC 100-120V	1000 W	18 A	+15 °C (+59 °F)	+5 °C (+41 °F)

¹ на температури околине 25 °C (77 °F); ² толеранција ±5 K
