Lampa sygnalizacyjna typu AB1-M3
Lampa sygnalizacyjna typu AB1-M3

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: EXEPD

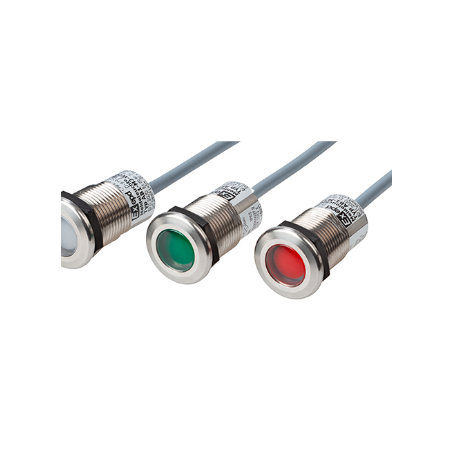

Сигнална лампа тип АВ1-М3

  • AB1-M3
  • захранване

Сигналната лампа AB1-M3 надеждно показва състоянието на сигнала на машини и системи във взривоопасни зони – Зона 1/2 и Зона 21/22.

Високата степен на защита IP и устойчивият на корозия корпус от неръждаема стомана гарантират дълъг експлоатационен живот, дори при агресивни условия на околната среда. Благодарение на плоския си дизайн и заоблените ръбове, сигналната лампа предлага минимално излагане на повърхността на външни повреди и натрупване на мръсотия.

CONNECT and ACT – благодарение на одобрението си като устройство, лампата може да се монтира отпред на машина в Ex зона без допълнителна сертификация. Плитката дълбочина на монтаж позволява особено спестяване на място.

Сигналната лампа също е тествана за инсталиране в сертифицирани контролни панели с видове защита Ex e и Ex t.

В обхвата на доставката е включена пластмасова капачка.

Електрически връзки Тегло
Категория Параметър Стойност
Взривозащитен Тип защита II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85°C Db
Сертификат IBExU 22 ATEX 1083 X
Околна температура –20 °C ... +60 °C
Електрически данни Работно напрежение 24 V DC ±10% (двойна изолация)
Консумирана мощност макс. 15 mA
Предпазител 63 mA
Едноцветна версия Кабел 2 × 0,5 mm² / Ø 4,8 mm
(1) синьо = 0 V
(2) кафяво = 24 V DC
Двуцветна версия Кабел 3 × 0,5 mm² / Ø 5,1 mm
Електрически връзки
(1) сиво = 0 V
(2) кафяво = 24 V DC (червено)
(3) черно = 24 V DC (зелено)
Механични данни Корпус Неръждаема стомана 1.4305
Обектив Поликарбонат
Подпълване EPDM
Рейтинг на защита от проникване IP 65
Устойчивост на удар 7 Nm (корпус) / 4 Nm (обектив)
Монтажен отвор 22,0 … 22,3 mm / M22 × 1,5
Момент на затягане 8 Nm
Дебелина на стената за монтаж 1,0 … 15,0 mm
Логистични данни 100 g (1,5 m)
Тарифен код (HS код) 8531 2020
