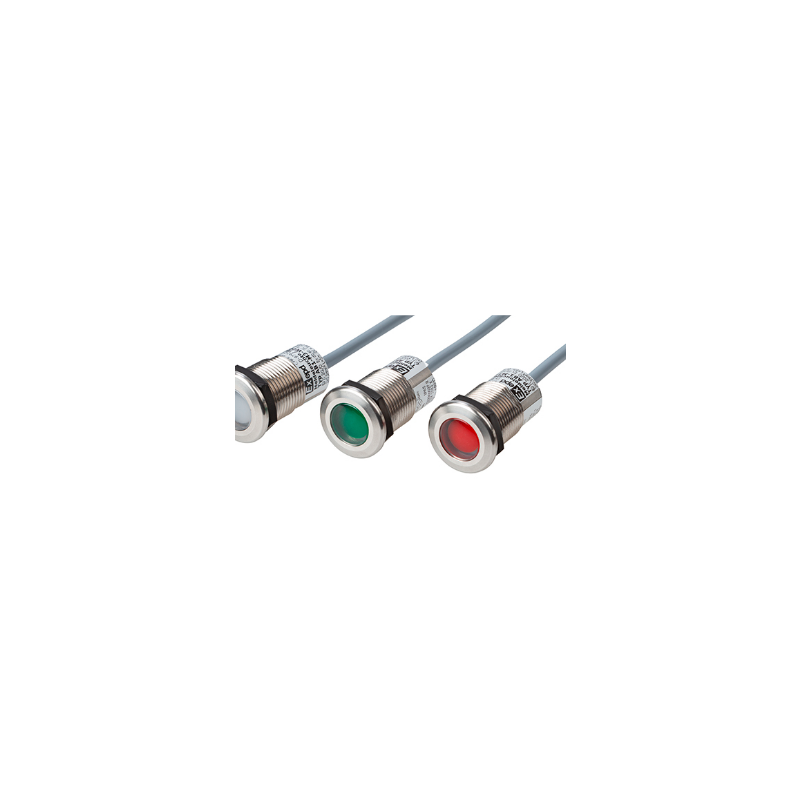

Lampa sygnalizacyjna typu AB1-M3
Lampa sygnalizacyjna typu AB1-M3

Fotografie slouží pouze pro informační účely. Zobrazit specifikaci produktu

please use latin characters

Výrobce: EXEPD

Signální žárovka typu AB1-M3

  • AB1-M3
  • zdroj napájení

Signální kontrolka AB1-M3 spolehlivě indikuje stav signálu na strojích a systémech v oblastech s nebezpečím výbuchu – zóna 1/2 a zóna 21/22.

Vysoké krytí IP a nerezové pouzdro odolné proti korozi zaručují dlouhou životnost i v agresivních podmínkách prostředí. Díky plochému designu a zaobleným hranám nabízí signální lampa minimální vystavení povrchu vnějšímu poškození a usazování nečistot.

CONNECT a ACT – díky schválení jako zařízení lze lampu namontovat na přední část stroje v zóně Ex bez dodatečné certifikace. Malá montážní hloubka umožňuje zvláště prostorově úsporné použití.

Signalizační světlo bylo také testováno pro instalaci do certifikovaných ovládacích panelů s typy ochrany Ex e a Ex t.

Plastový uzávěr je součástí dodávky.

Elektrické připojení Hmotnost
Kategorie Parametr Hodnota
Ochrana proti výbuchu Typ ochrany II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85°C Db
Certifikát IBExU 22 ATEX 1083 X
Okolní teplota –20 °C ... +60 °C
Elektrická data Provozní napětí 24 V DC ±10 % (dvojitá izolace)
Spotřeba energie max. 15 mA
Pojistka 63 mA
Jednobarevná verze Kabel 2 × 0,5 mm² / Ø 4,8 mm
(1) modrá = 0 V
(2) hnědá = 24 V DC
Dvoubarevná verze Kabel 3 × 0,5 mm² / Ø 5,1 mm
Elektrické připojení
(1) šedá = 0 V
(2) hnědá = 24 V DC (červená)
(3) černá = 24 V DC (zelená)
Mechanická data Pouzdro Nerezová ocel 1.4305
Objektiv Polykarbonát
Padding EPDM
Hodnocení ochrany proti vniknutí IP 65
Odolnost proti nárazu 7 Nm (pouzdro) / 4 Nm (objektiv)
Montážní otvor 22,0 … 22,3 mm / M22 × 1,5
Utahovací moment 8 Nm
Tloušťka stěny pro instalaci 1,0 … 15,0 mm
Logistická data 100 g (1,5 m)
Kód tarifu (kód HS) 8531 2020
