Fabricante: EXEPD

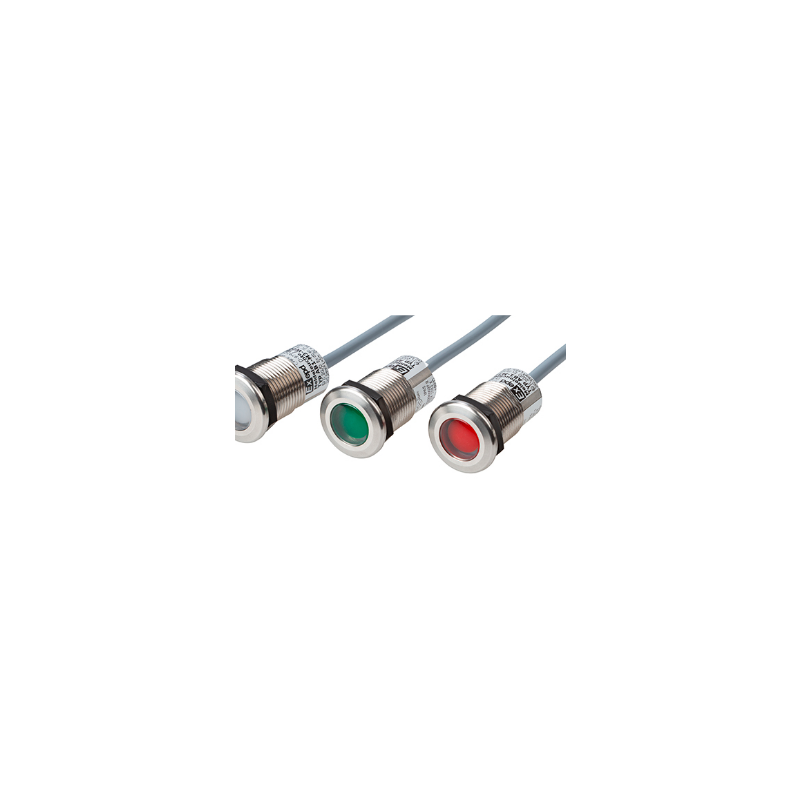

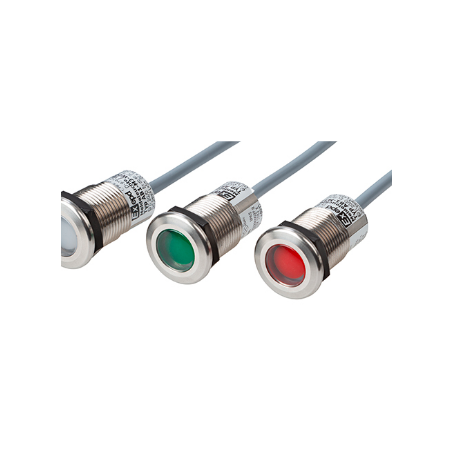

Lámpara de señalización tipo AB1-M3

  • AB1-M3
  • fuente de alimentación
La lámpara de señalización AB1-M3 indica de forma fiable el estado de la señal en máquinas y sistemas en zonas con riesgo de explosión (Zonas 1/2 y Zonas 21/22). Su alto grado de protección IP y su carcasa de acero inoxidable resistente a la corrosión garantizan una larga vida útil, incluso en condiciones ambientales agresivas. Gracias a su diseño plano y bordes redondeados, la lámpara de señalización minimiza la exposición superficial a daños externos y acumulación de suciedad. Gracias a su homologación, la lámpara puede montarse en la parte frontal de una máquina en una zona Ex sin necesidad de certificación adicional. La reducida profundidad de montaje permite un uso especialmente compacto.

La luz de señalización también ha sido probada para su instalación en paneles de control certificados con tipos de protección Ex e y Ex t.

Se incluye una tapa de plástico.

3 × 0,5 mm² / Ø 5,1 mmPeso
Categoría Parámetro Valor
A prueba de explosiones Tipo de protección II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85 °C Db
Certificado IBExU 22 ATEX 1083 X
Temperatura ambiente –20 °C ... +60 °C
Datos eléctricos Tensión de funcionamiento 24 V CC ±10 % (doble aislamiento)
Consumo de energía máx. 15 mA
Fusible 63 mA
Versión monocromática Cable 2 × 0,5 mm² / Ø 4,8 mm
(1) Azul = 0 V
(2) Marrón = 24 V CC
Versión bicolor
Cable
Conexiones eléctricas
(1) gris = 0 V
(2) marrón = 24 V CC (rojo)
(3) negro = 24 V CC (verde)
Datos mecánicos Carcasa Acero inoxidable 1.4305
Lente Policarbonato
Acolchado EPDM
Índice de protección de entrada IP 65
Resistencia al impacto 7 Nm (carcasa) / 4 Nm (lente)
Orificio de montaje 22,0 … 22,3 mm / M22 × 1,5
Par de apriete 8 Nm
Espesor de la pared para la instalación 1,0 … 15,0 mm
Datos logísticos 100 g (1,5 m)
8531 2020
