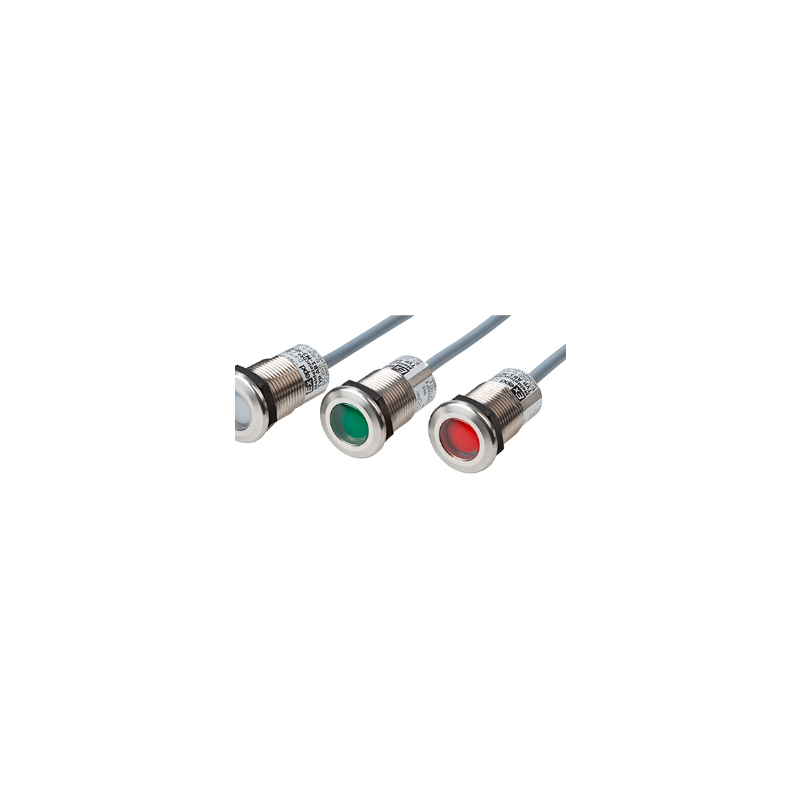

Lampa sygnalizacyjna typu AB1-M3
Lampa sygnalizacyjna typu AB1-M3

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: EXEPD

Lampa sygnalizacyjna typu AB1-M3

  • AB1-M3
  • Zasilanie 24 V DC +-10 %, max. 15mA
  • ATEX II 2G Ex db eb IIC T6 G

Lampa sygnalizacyjna typu AB1-M3 niezawodnie wskazuje status sygnału na maszynach i systemach w strefach zagrożonych wybuchem – strefa 1/2 oraz strefa 21/22.

Wysoki stopień ochrony IP oraz obudowa ze stali nierdzewnej odporna na korozję gwarantują długą żywotność, nawet w agresywnych warunkach środowiskowych. Dzięki płaskiej konstrukcji i zaokrąglonym krawędziom, lampa sygnalizacyjna oferuje minimalną powierzchnię narażoną na uszkodzenia zewnętrzne i osadzanie się brudu.

CONNECT and ACT – dzięki dopuszczeniu jako urządzenie, lampa może być montowana z przodu maszyny w strefie Ex bez dodatkowej certyfikacji. Mała głębokość montażu umożliwia szczególnie oszczędne wykorzystanie przestrzeni.

Lampa sygnalizacyjna została również przetestowana do montażu w certyfikowanych panelach sterowniczych z rodzajem ochrony Ex e oraz Ex t.

Zakres dostawy obejmuje plastikową nakrętkę.

Kategoria Parametr Wartość
Ochrona przeciwwybuchowa Typ ochrony II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85°C Db
Certyfikat IBExU 22 ATEX 1083 X
Temperatura otoczenia –20 °C ... +60 °C
Dane elektryczne Napięcie robocze 24 V DC ±10% (podwójna izolacja)
Pobór prądu max. 15 mA
Bezpiecznik 63 mA
Wersja jednokolorowa Przewód 2 × 0.5 mm² / Ø 4.8 mm
Połączenia elektryczne
(1) niebieski = 0 V
(2) brązowy = 24 V DC
Wersja dwukolorowa Przewód 3 × 0.5 mm² / Ø 5.1 mm
Połączenia elektryczne
(1) szary = 0 V
(2) brązowy = 24 V DC (czerwony)
(3) czarny = 24 V DC (zielony)
Dane mechaniczne Obudowa Stal nierdzewna 1.4305
Soczewka Poliwęglan (Polycarbonate)
Uszczelnienie EPDM
Stopień ochrony IP 65
Odporność na uderzenia 7 Nm (obudowa) / 4 Nm (soczewka)
Otwór montażowy 22.0 … 22.3 mm / M22 × 1.5
Moment dokręcania 8 Nm
Grubość ścianki do montażu 1.0 … 15.0 mm
Dane logistyczne Waga 100 g (1,5 m)
Kod taryfowy (HS code) 8531 2020
