Производитель: EXEPD

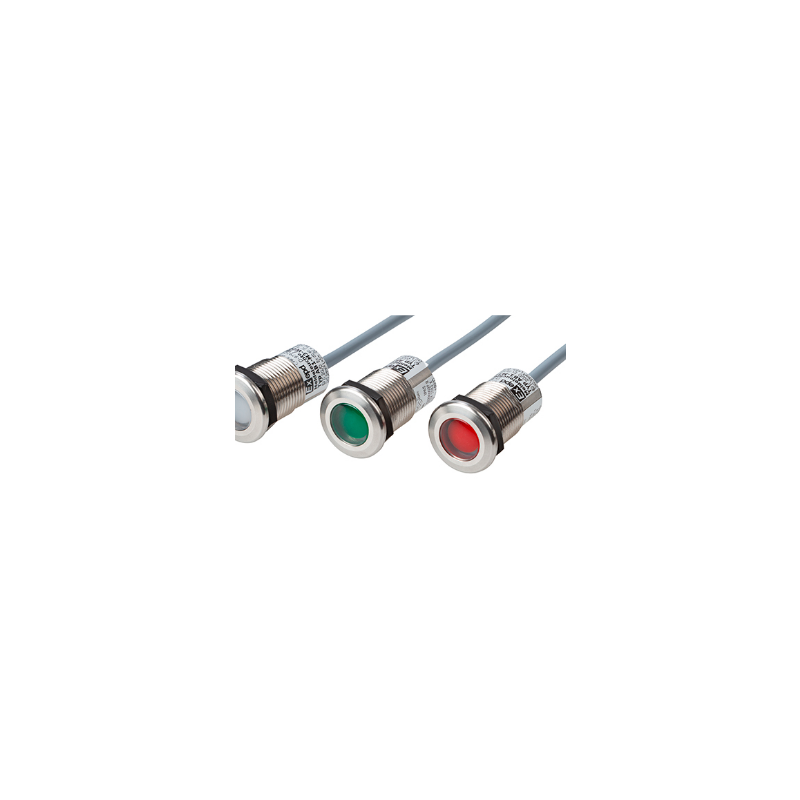

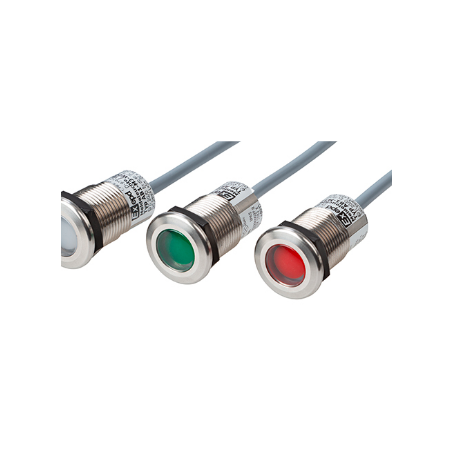

Сигнальная лампа типа АБ1-М3

  • AB1-M3
  • источник питания
  • ATEX

Сигнальная лампа AB1-M3 надежно сигнализирует о состоянии сигнализации на машинах и системах во взрывоопасных зонах – Зона 1/2 и Зона 21/22.

Высокая степень защиты IP и корпус из коррозионно-стойкой нержавеющей стали гарантируют длительный срок службы даже в агрессивных условиях окружающей среды. Благодаря плоской конструкции и закругленным краям сигнальная лампа минимально подвержена внешним повреждениям и загрязнению.

ПОДКЛЮЧАЙСЯ И ДЕЙСТВУЙ – благодаря сертификации в качестве устройства, лампа может быть установлена на передней панели машины во взрывоопасной зоне без дополнительной сертификации. Небольшая монтажная глубина обеспечивает компактное использование.

Сигнальная лампа также протестирована для установки в сертифицированные панели управления с классами защиты Ex e и Ex t.

Пластиковая крышка входит в комплект поставки.

Электрические соединения Вес
Категория Параметр Значение
Взрывозащищенное исполнение Тип защиты II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85°C Db
Сертификат IBExU 22 ATEX 1083 X
Температура окружающей среды –20 °C ... +60 °C
Электрические характеристики Рабочее напряжение 24 В постоянного тока ±10% (двойная изоляция)
Потребляемая мощность макс. 15 мА
Предохранитель 63 мА
Одноцветная версия Кабель 2 × 0,5 мм² / Ø 4,8 мм
(1) синий = 0 В
(2) коричневый = 24 В постоянного тока
Двухцветная версия Кабель 3 × 0,5 мм² / Ø 5,1 мм
Электрические соединения
(1) серый = 0 В
(2) коричневый = 24 В постоянного тока (красный)
(3) черный = 24 В постоянного тока (зеленый)
Механические характеристики Корпус Нержавеющая сталь 1.4305
Линза Поликарбонат
Подкладка EPDM
Степень защиты от проникновения IP 65
Ударопрочность 7 Нм (корпус) / 4 Нм (линза)
Крепежное отверстие 22,0 … 22,3 мм / M22 × 1,5
Момент затяжки 8 Нм
Толщина стенки для установки 1,0 … 15,0 мм
Логистические данные 100 г (1,5 м)
Тарифный код (код ТН ВЭД) 8531 2020
