Lampa sygnalizacyjna typu AB1-M3
Lampa sygnalizacyjna typu AB1-M3

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EXEPD

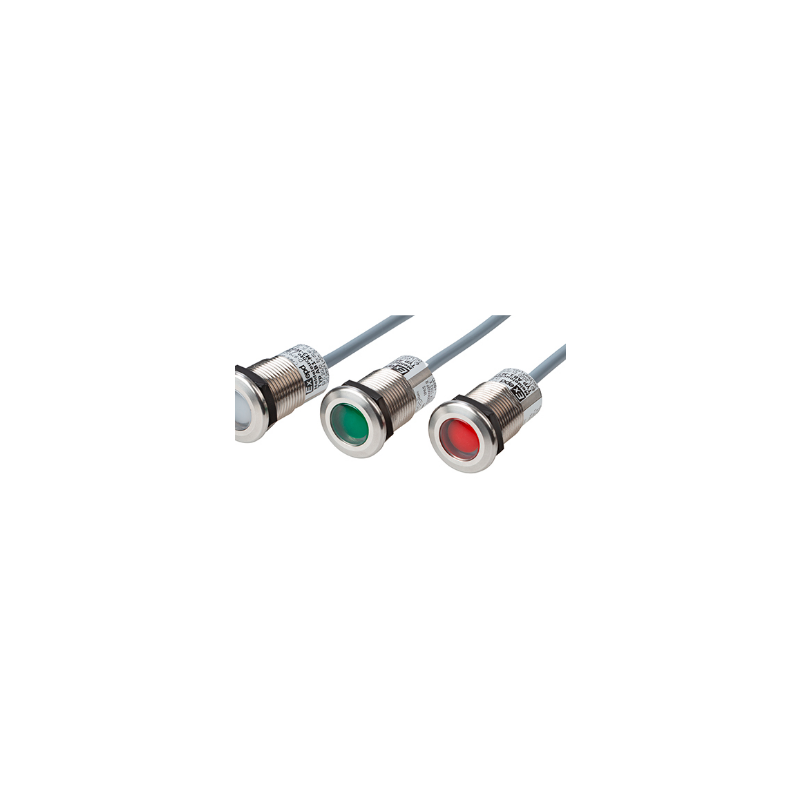

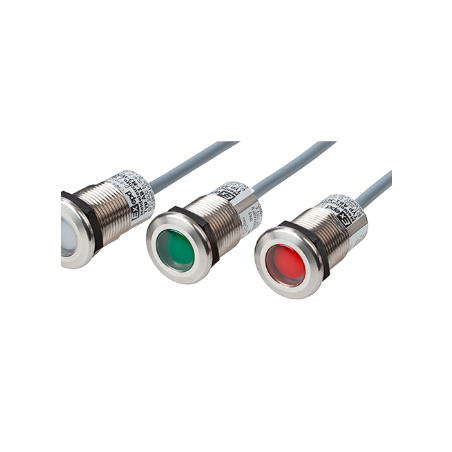

Lampe de signalisation type AB1-M3

  • AB1-M3
  • source de courant 24 V DC +-10 %, max. 15mA
  • ATEX II 2G Ex db eb IIC T6 G

Le voyant lumineux AB1-M3 indique de manière fiable l'état du signal sur les machines et installations en zones explosibles (zones 1/2 et 21/22).

L'indice de protection IP élevé et le boîtier en acier inoxydable résistant à la corrosion garantissent une longue durée de vie, même dans des conditions environnementales difficiles. Grâce à sa conception plate et à ses bords arrondis, le voyant lumineux minimise l'exposition de sa surface aux dommages externes et à l'encrassement.

CONNECTEZ et ACTEZ – Grâce à son homologation, le voyant peut être monté à l'avant d'une machine en zone Ex sans certification supplémentaire. La faible profondeur de montage permet une utilisation particulièrement peu encombrante.

Le feu de signalisation a également été testé pour une installation dans des centrales certifiées avec les types de protection Ex e et Ex t.

Un capuchon en plastique est inclus dans la livraison.

Connexions électriques Poids
Catégorie Paramètre Valeur
Antidéflagrant Type de protection II 2G Ex db eb IIC T6 Gb
II 2D Ex tb IIIC T85 °C Db
Certificat IBExU 22 ATEX 1083 X
Température ambiante –20 °C à +60 °C
Données électriques Tension de fonctionnement 24 V CC ±10 % (double isolation)
Consommation électrique max. 15 mA
Fusible 63 mA
Version monochrome Câble 2 × 0,5 mm² / Ø 4,8 mm
(1) bleu = 0 V
(2) marron = 24 V CC
Version bicolore Câble 3 × 0,5 mm² / Ø 5,1 mm
Connexions électriques
(1) gris = 0 V
(2) marron = 24 V CC (rouge)
(3) noir = 24 V CC (vert)
Données mécaniques Boîtier Acier inoxydable 1.4305
Verre Polycarbonate
Rembourrage EPDM
Indice de protection IP 65
Résistance aux chocs 7 Nm (boîtier) / 4 Nm (lentille)
Trou de fixation 22,0 … 22,3 mm / M22 × 1,5
Couple de serrage 8 Nm
Épaisseur de paroi pour l'installation 1,0 à 15,0 mm
Données logistiques 100 g (1,5 m)
Code tarifaire (code SH) 8531 2020
