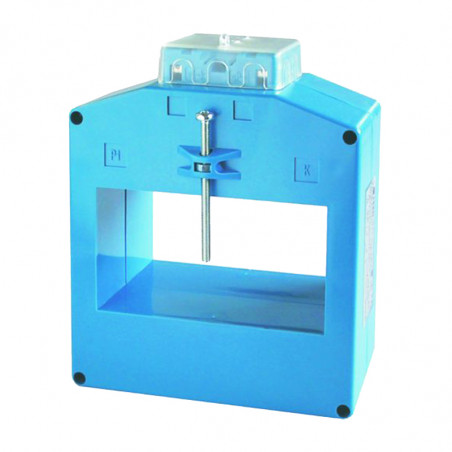

TAT101 Transformateur de courant sur le rail 102x55mm
  • TAT101 Transformateur de courant sur le rail 102x55mm

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: FRER

TAT101 Transformateur de courant sur le rail 102x55mm

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 80 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <25W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE
Integrated secondary terminals 6mm2


SECONDARY 5A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1
400/5 A 3 5

TAT101400X05
500/5 A 5 8

TAT101500X05
600/5 A 8 12

TAT101600X05
800/5 A 10 18

TAT101800X05
1000/5 A 15 25

TAT1011K0X05
1200/5 A 20 30

TAT1011K2X05
1500/5 A 30 40

TAT1011K5X05
2000/5 A 30 40

TAT1012K0X05
2500/5 A 35 40

TAT1012K5X05
3000/5 A 35 40

TAT1013K0X05
4000/5 A 35 40

TAT1014K0X05

SECONDARY 1A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1
400/1 A 3 5

TAT101400X01
500/1 A 5 8

TAT101500X01
600/1 A 8 12

TAT101600X01
800/1 A 10 18

TAT101800X01
1000/1 A 15 25

TAT1011K0X01
1200/1 A 20 30

TAT1011K2X01
1500/1 A 30 40

TAT1011K5X01
2000/1 A 30 40

TAT1012K0X01
2500/1 A 35 40

TAT1012K5X01
3000/1 A 35 40

TAT1013K0X01
4000/1 A 35 40

TAT1014K0X01


Dimensions

Przekładnik prądowy TAT101 na szynę 102x55mm wymiary
