Wyłącznik silnikowy Ex 25A GHG 635 1
Wyłącznik silnikowy Ex 25A GHG 635 1

Снимките са само с информационна цел. Вижте спецификацията на продукта

please use latin characters

Производител: Eaton / CEAG

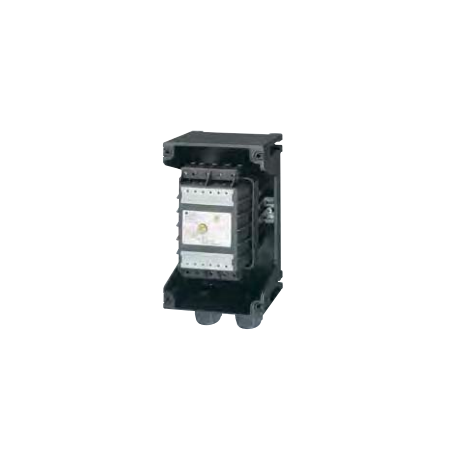

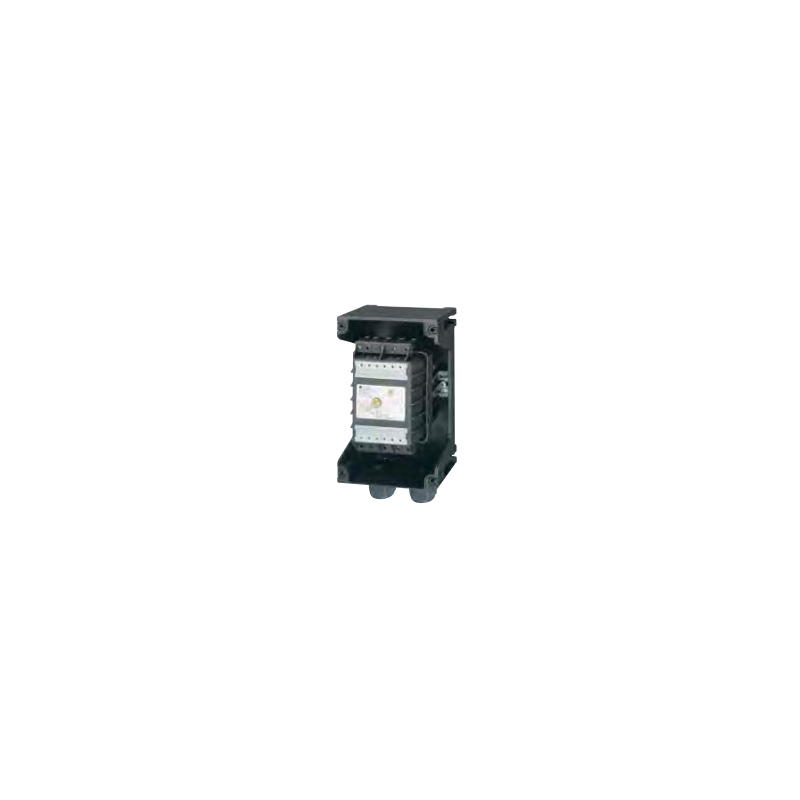

Ex 25A GHG 635 1 моторен прекъсвач

  • GHG 635 1
  • Материал
  • Номинален ток
  • IP клас

Двигателите трябва да бъдат защитени срещу претоварване, отказ на фаза и прегряване:

Прекъсвачът CEAG и ръчният стартер на двигателя предлагат защита при прекъсване на фазата, както и термично и електромагнитно изключване за надеждна защита на двигателя.

Опционално освобождаване на ниско напрежение или допълнителен контакт допълват функциите за безопасност.

Позицията на превключвателя винаги се показва от дръжката на превключвателя, което на практика елиминира неправилната работа.

Специална функция за безопасност, предлагана от ръчния стартер на двигателя:

Може да се включи само локално – където се намира устройството.

Оперативната текуща версия за дистанционно изключване е налична по избор.

Ръчните стартери на CEAG имат толкова точно време на задействане, че са еднакво подходящи за защита на двигатели Ex-e и Ex-d. само за безопасност.

Сертификат за изпитване на ЕО тип
Параметър Спецификация
Маркировка съгласно 2014/34/ЕС II 2 G Ex ed IIC T5/T6 / II 2 D Ex tD A21 IP66 T80 °C
PTB 99 ATEX 1162
IECEx сертификат за съответствие IECEx BKI 08.0014
Маркировка съгласно IECEx Ex d IIC T6 / Ex tD A21 IP66 T80 °C
Допустима околна температура при T6, Ie ≤ 16 A: –20 °C до +40 °C
при T5, Ie > 16 A ≤ 25 A: –20 °C до +55 °C
Номинално напрежение до макс. 690 V
Номинален ток макс. 25 A
Номинален ток на спомагателния контакт макс. 2 A
Честота 50/60 Hz
Номинален капацитет на включване/изключване AC-3 съгласно EN 60947-4-1 Ue 690 V / Ie 25 A
Защита с предпазител вижте таблицата
Понижено напрежение на изключване Прекъсване при 15 – 75% Un
Превключването е възможно при U > 80% Uc
Свързващи клеми Основен контакт: 10 mm²
Допълнителен/сигнален контакт: 2 x 0,75 – 4,0 mm²
Термична характеристика на изключване T II
Клас на защита Аз
Клас на защита съгласно EN 60529 IP66
Кабелни входове / монтажни отвори Диапазон 0,1 – 6,3 A: 2 x M25 – вижте подробностите за поръчката
Диапазон 6,3 – 25 A: 2 x M32 – вижте подробности за поръчката + метален фланец с резба по избор
Тегло прибл. 2,5 кг
Материал на корпуса Полиестер, подсилен със стъклени влакна
Цвят на корпуса Черно
Заключващ се с катинар Може да се заключва в положение ИЗКЛЮЧЕНО с 3 налични в търговската мрежа катинара (⌀ макс. 6 mm)
