Hersteller: Eaton / CEAG

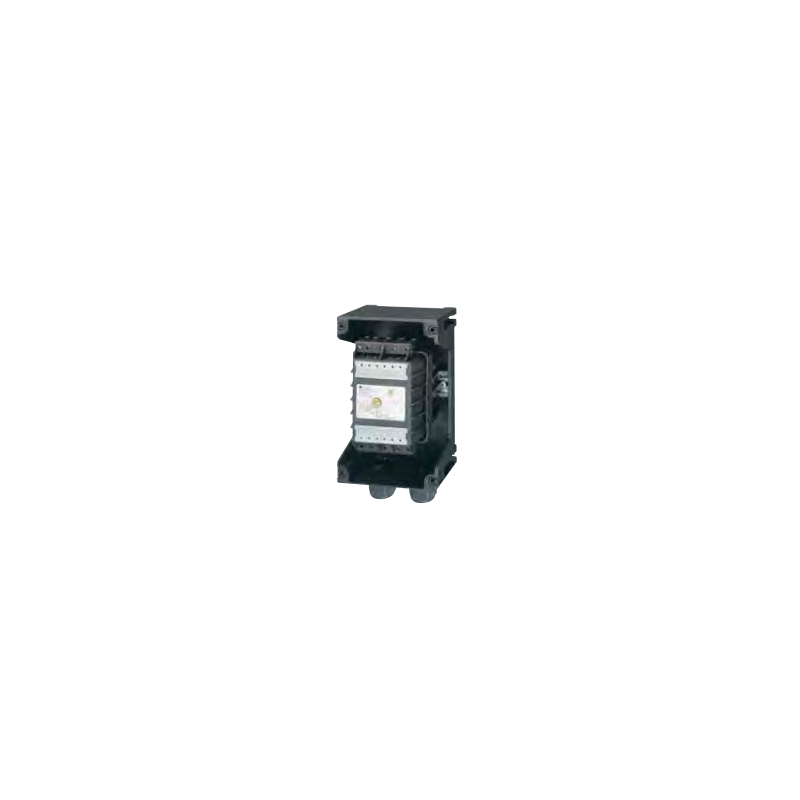

Ex 25A GHG 635 1 Motorschutzschalter

  • GHG 635 1
  • Material
  • Nennstrom
  • IP-Klasse

Motoren müssen vor Überlastung, Phasenausfall und Überhitzung geschützt werden:

Die CEAG Leistungsschalter und Motorschutzschalter bieten Phasenausfallschutz sowie thermische und elektromagnetische Auslösung für zuverlässigen Motorschutz.

Ein optionaler Unterspannungsauslöser oder Hilfskontakt rundet die Sicherheitsausstattung ab.

Die Schalterstellung wird stets durch den Schaltergriff angezeigt, wodurch Fehlbedienungen nahezu ausgeschlossen sind.

Ein besonderes Sicherheitsmerkmal des Motorschutzschalters:

Das Einschalten kann nur vor Ort erfolgen – am Antrieb.

Ein Arbeitsstromauslöser zur Fernabschaltung ist optional erhältlich.

Die CEAG Motorschutzschalter zeichnen sich durch eine so präzise Auslösezeit aus, dass sie sich gleichermaßen für den Schutz von Ex-e- und Ex-d-Motoren eignen. Nur zur Sicherheit.

EG-Baumusterprüfbescheinigung
Parameter Spezifikation
Kennzeichnung gemäß 2014/34/EU II 2 G Ex ed IIC T5/T6 / II 2 D Ex tD A21 IP66 T80 °C
PTB 99 ATEX 1162
IECEx-Konformitätsbescheinigung IECEx BKI 08.0014
Kennzeichnung nach IECEx Ex d IIC T6 / Ex tD A21 IP66 T80 °C
Zulässige Umgebungstemperatur bei T6, Ie ≤ 16 A: –20 °C bis +40 °C
bei T5, Ie > 16 A ≤ 25 A: –20 °C bis +55 °C
Bemessungsspannung bis max. 690 V
Bemessungsstrom max. 25 A
Bemessungsstrom Hilfskontakt max. 2 A
Frequenz 50/60 Hz
Bemessungsein-/Ausschaltvermögen AC-3 gemäß EN 60947-4-1 Ue 690 V / Ie 25 A
Absicherung siehe Tabelle
Auslösung Unterspannung Auslösung bei 15 – 75 % U
Schalten möglich bei U > 80 % Uc
Anschlussklemmen Hauptkontakt: 10 mm²
Hilfs-/Signalkontakt: 2 x 0,75 – 4,0 mm²
Thermische Auslösecharakteristik T II
Schutzklasse I
Schutzart nach EN 60529 IP66
Kabeleinführungen / Befestigungslöcher Bereich 0,1 – 6,3 A: 2 x M25 – siehe Bestellangaben
Bereich 6,3 – 25 A: 2 x M32 – siehe Bestellangaben + optionaler Gewindeflansch aus Metall
Gewicht ca. 2,5 kg
Gehäusematerial Glasfaserverstärktes Polyester
Gehäusefarbe Schwarz
Abschließbar In der AUS-Stellung mit 3 handelsüblichen Vorhängeschlössern (⌀ max. 6 mm) abschließbar
