Wyłącznik silnikowy Ex 25A GHG 635 1
Wyłącznik silnikowy Ex 25A GHG 635 1

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Eaton / CEAG

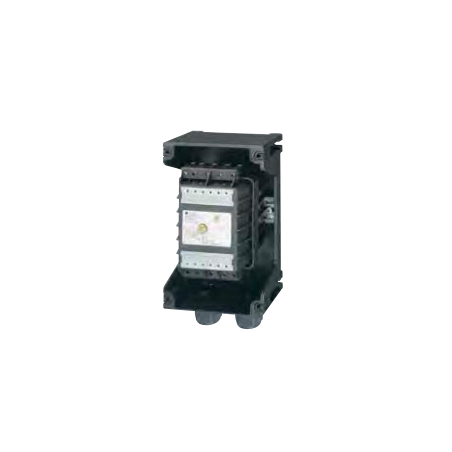

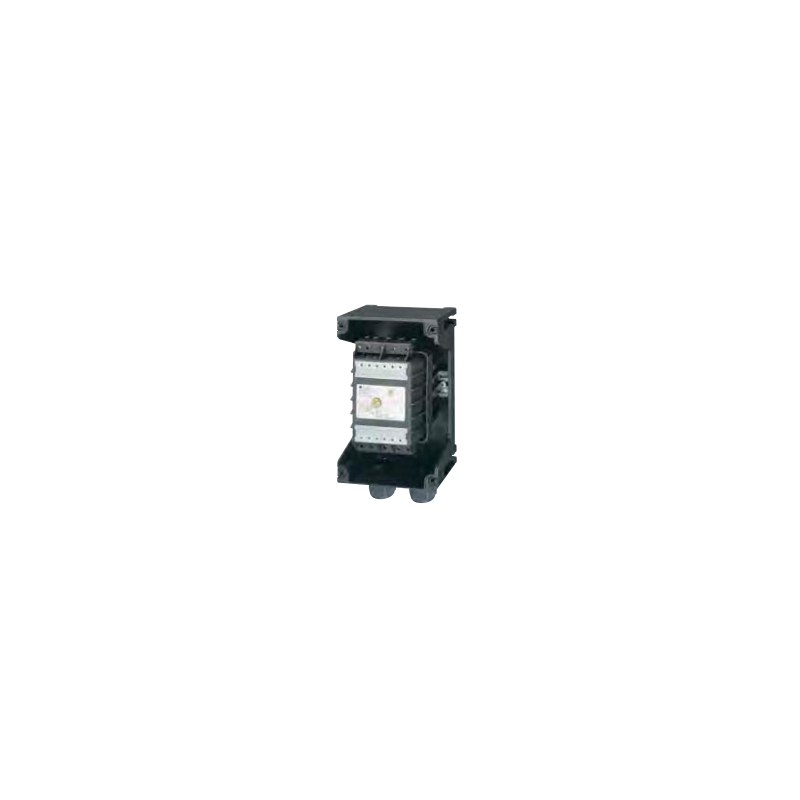

Disyuntor de motor Ex 25A GHG 635 1

  • GHG 635 1
  • Material
  • Corriente nominal
  • Clase de IP

Los motores deben estar protegidos contra sobrecargas, fallos de fase y sobrecalentamiento:

El interruptor automático y el arrancador manual de motor CEAG ofrecen protección contra fallos de fase, así como disparo térmico y electromagnético para una protección fiable del motor.

Una bobina de disparo por mínima tensión o un contacto auxiliar opcionales completan las características de seguridad.

La posición del interruptor siempre se indica mediante la maneta, lo que prácticamente elimina las operaciones incorrectas.

Una característica de seguridad especial que ofrece el arrancador manual de motor:

Solo se puede activar localmente, donde se encuentra el variador.

La bobina de disparo de corriente de operación para apagado remoto está disponible opcionalmente.

Los arrancadores manuales de motor CEAG tienen un tiempo de disparo tan preciso que son igualmente adecuados para proteger motores Ex-e y Ex-d. Solo por seguridad.

Examen CE de Tipo Certificado
Parámetro Especificación
Marcado según 2014/34/UE II 2 G Ex ed IIC T5/T6 / II 2 D Ex tD A21 IP66 T80 °C
PTB 99 ATEX 1162
Certificado de conformidad IECEx IECEx BKI 08.0014
Marcado según IECEx Ex d IIC T6 / Ex tD A21 IP66 T80 °C
Temperatura ambiente admisible a T6, Ie ≤ 16 A: de –20 °C a +40 °C
en T5, Ie > 16 A ≤ 25 A: –20 °C a +55 °C
Tensión nominal hasta máx. 690 V
Corriente nominal máx. 25 A
Corriente nominal del contacto auxiliar máx. 2 A
Frecuencia 50/60 Hz
Poder de cierre/corte nominal AC-3 según EN 60947-4-1 Ue 690 V / Ie 25 A
Protección por fusible ver tabla
Subtensión de disparo Disparo a 15 – 75 % Un
Conmutación posible con U > 80 % Uc
Bornes de conexión Contacto principal: 10 mm²
Contacto auxiliar/de señal: 2 x 0,75 – 4,0 mm²
Característica de disparo térmico T II
Clase de protección I
Clase de protección según EN 60529 IP66
Entradas de cable / Orificios de montaje Rango 0,1 – 6,3 A: 2 x M25 – ver detalles del pedido
Rango 6,3 – 25 A: 2 x M32 – ver detalles del pedido + brida metálica roscada opcional
Peso aprox. 2,5 kg
Material de la carcasa Poliéster reforzado con fibra de vidrio
Color de la carcasa Negro
Con candado Se puede bloquear en la posición OFF con 3 candados disponibles comercialmente (⌀ máx. 6 mm)
