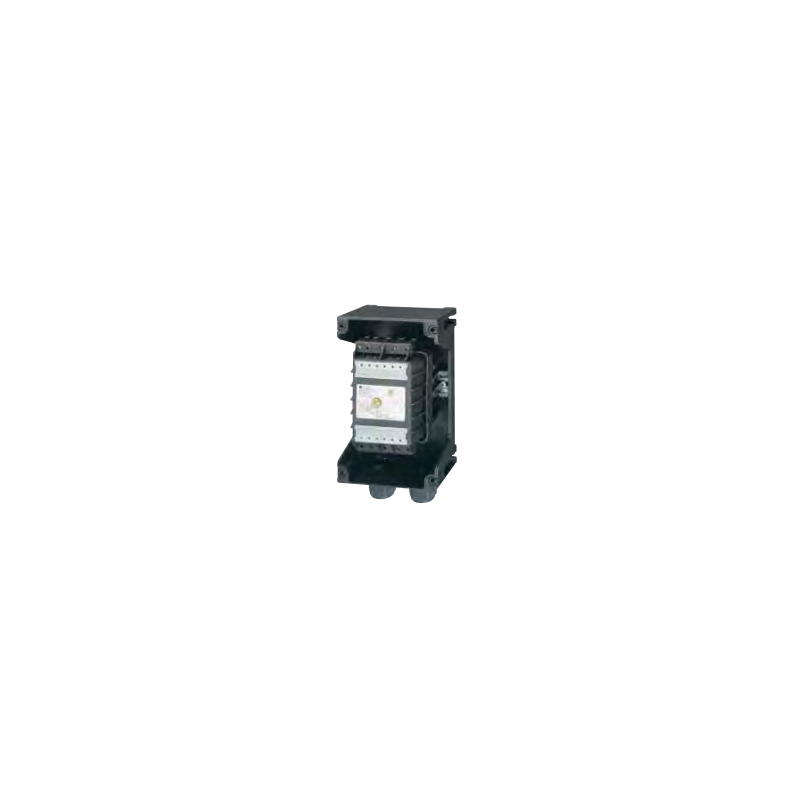

Wyłącznik silnikowy Ex 25A GHG 635 1
Wyłącznik silnikowy Ex 25A GHG 635 1

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Ex 25A GHG 635 1 variklio grandinės pertraukiklis

  • GHG 635 1
  • Medžiaga
  • Nominali srovė
  • IP klasė

Varikliai turi būti apsaugoti nuo perkrovų, fazės gedimo ir perkaitimo:

CEAG grandinės pertraukiklis ir rankinis variklio paleidiklis siūlo apsaugą nuo fazių gedimų, taip pat šiluminį ir elektromagnetinį išjungimą, kad užtikrintų patikimą variklio apsaugą.

Pasirenkamas žemos įtampos išjungiklis arba pagalbinis kontaktas papildo saugos funkcijas.

Jungiklio padėtis visada rodoma jungiklio rankena, todėl iš esmės išvengiama netinkamo veikimo.

Ypatinga saugos funkcija, kurią siūlo rankinis variklio paleidiklis:

Galima įjungti tik vietoje – ten, kur yra diskas.

Pasirinktinai galimas nuotolinio išjungimo operacinės srovės leidimas.

CEAG rankiniai variklių paleidikliai turi tokį tikslų suveikimo laiką, kad jie vienodai tinka Ex-e ir Ex-d varikliams apsaugoti. tik dėl saugumo.

EB tipo tyrimo sertifikatas
Parametras Specifikacija
Žymėjimas pagal 2014/34/ES II 2 G Ex ed IIC T5/T6 / II 2 D Ex tD A21 IP66 T80 °C
PTB 99 ATEX 1162
IECEx atitikties sertifikatas IECEx BKI 08.0014
Žymėjimas pagal IECEx Ex d IIC T6 / Ex tD A21 IP66 T80 °C
Leidžiama aplinkos temperatūra esant T6, Ie ≤ 16 A: –20 °C iki +40 °C
esant T5, Ie > 16 A ≤ 25 A: –20 °C iki +55 °C
Vardinė įtampa iki maks. 690 V
Vardinė srovė maks. 25 A
Pagalbinio kontakto vardinė srovė maks. 2 A
Dažnis 50/60 Hz
Nominali gamybos/laužymo geba AC-3 pagal EN 60947-4-1 Ue 690 V / Ie 25 A
Saugiklio apsauga žr. lentelę
Nepakankama įtampa išjungiama Išjungimas 15 – 75 % Un
Galimas perjungimas, kai U > 80 % Uc
Prijungimo terminalai Pagrindinis kontaktas: 10 mm²
Pagalbinis/signalo kontaktas: 2 x 0,75 – 4,0 mm²
Šiluminė išjungimo charakteristika T II
Apsaugos klasė I
Apsaugos klasė pagal EN 60529 IP66
Kabelių įvadai / tvirtinimo angos Diapazonas 0,1 – 6,3 A: 2 x M25 – žr. užsakymo detales
Diapazonas 6,3 – 25 A: 2 x M32 – žr. užsakymo detales + pasirenkamas srieginis metalinis flanšas
Svoris apytiksliai 2,5 kg
Korpuso medžiaga Stiklo pluoštu sustiprintas poliesteris
Korpuso spalva Juoda
Galima užrakinti Galima užfiksuoti OFF padėtyje naudojant 3 parduodamas pakabinamas spynas (⌀ maks. 6 mm)
mažiau
Skaityk daugiau
