Fabricant: Eaton / CEAG

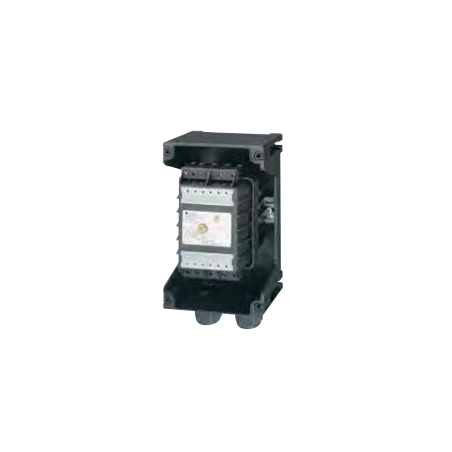

Disjoncteur moteur Ex 25A GHG 635 1

  • GHG 635 1
  • Matériel
  • Courant nominal
  • Classe IP

Les moteurs doivent être protégés contre les surcharges, les défauts de phase et les surchauffes :

Le disjoncteur et le démarreur manuel CEAG offrent une protection contre les défauts de phase, ainsi qu'un déclenchement thermique et électromagnétique pour une protection fiable du moteur.

Un déclencheur à minimum de tension ou un contact auxiliaire en option complètent les dispositifs de sécurité.

La position de l'interrupteur est toujours indiquée par la poignée, éliminant ainsi pratiquement toute erreur de manipulation.

Une caractéristique de sécurité particulière du démarreur manuel :

La mise en marche est uniquement possible localement, là où se trouve le variateur.

Un déclencheur de courant de service pour l'arrêt à distance est disponible en option.

Les démarreurs manuels CEAG ont un temps de déclenchement si précis qu'ils conviennent aussi bien à la protection des moteurs Ex-e qu'Ex-d. Juste pour des raisons de sécurité.

Attestation d'examen CE de type
Paramètre Spécification
Marquage selon la directive 2014/34/UE II 2 G Ex ed IIC T5/T6 / II 2 D Ex tD A21 IP66 T80 °C
PTB 99 ATEX 1162
Certificat de conformité IECEx IECEx BKI 08.0014
Marquage selon IECEx Ex d IIC T6 / Ex tD A21 IP66 T80 °C
Température ambiante admissible à T6, Ie ≤ 16 A : –20 °C à +40 °C
à T5, Ie > 16 A ≤ 25 A : –20 °C à +55 °C
Tension nominale jusqu'à 690 V max.
Courant nominal max. 25 A
Courant nominal du contact auxiliaire max. 2 A
Fréquence 50/60 Hz
Pouvoir de fermeture/coupure assigné AC-3 selon EN 60947-4-1 Ue 690 V / Ie 25 A
Protection par fusibles voir tableau
Déclenchement à minimum de tension Déclenchement à 15 – 75 % Un
Commutation possible à U > 80 % Uc
Bornes de raccordement Contact principal : 10 mm²
Contact auxiliaire/de signalisation : 2 x 0,75 – 4,0 mm²
Caractéristique de déclenchement thermique T II
Classe de protection I
Classe de protection selon EN 60529 IP66
Entrées de câbles / Trous de fixation Plage 0,1 – 6,3 A : 2 x M25 – voir les détails de la commande
Plage 6,3 – 25 A : 2 x M32 – voir les détails de la commande + bride métallique filetée en option
Poids Environ 2,5 kg
Matériau du boîtier Polyester renforcé de fibre de verre
Couleur du boîtier Noir
Cadenassable Verrouillable en position OFF avec trois cadenas du commerce (⌀ max. 6 mm)
