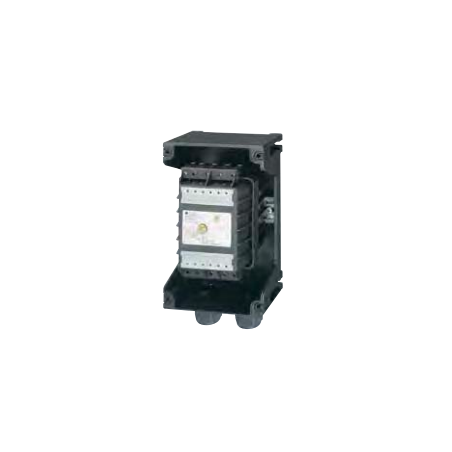

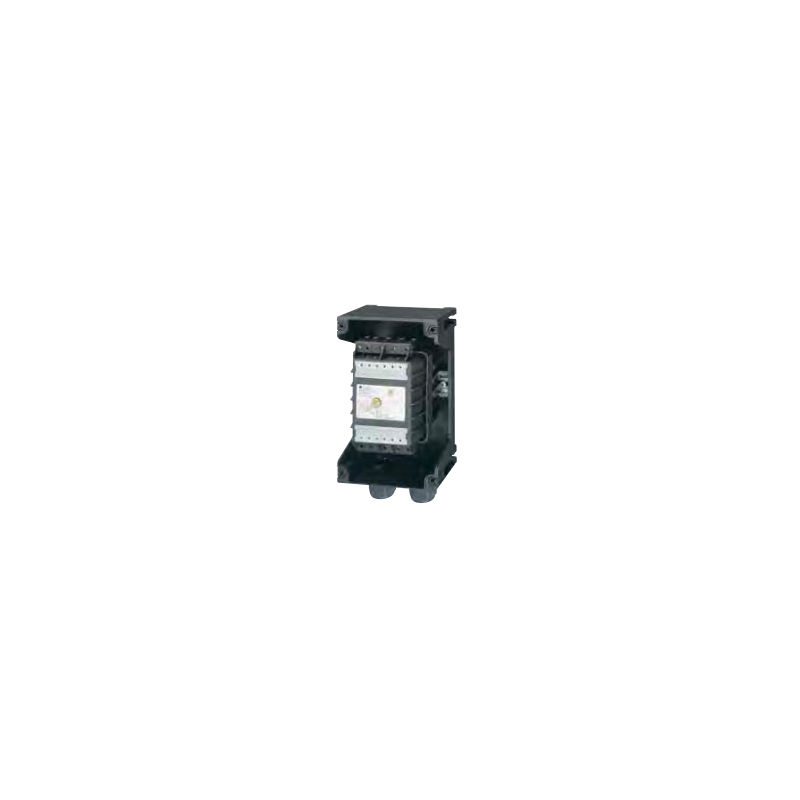

Wyłącznik silnikowy Ex 25A GHG 635 1
Wyłącznik silnikowy Ex 25A GHG 635 1

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

Wyłącznik silnikowy Ex 25A GHG 635 1

  • GHG 635 1
  • Materiał GRP
  • Prąd znamionowy maks. 25
  • Klasa IP IP66

Silniki muszą być chronione przed przeciążeniami, zanikiem faz oraz przegrzaniem:

Wyłącznik mocy CEAG oraz ręczny rozrusznik silnika oferują zabezpieczenie przed zanikiem fazy, a także termiczne i elektromagnetyczne wyzwalanie w celu niezawodnej ochrony silnika.

Opcjonalny wyzwalacz podnapięciowy lub styk pomocniczy uzupełniają zestaw zabezpieczeń.

Pozycja przełącznika jest zawsze wskazywana przez uchwyt przełączający - co praktycznie eliminuje błędną obsługę.

Specjalna funkcja bezpieczeństwa oferowana przez ręczny rozrusznik silnika:

Może być włączany tylko na miejscu – tam, gdzie znajduje się napęd.

Opcjonalnie dostępne jest wyzwalanie prądu roboczego do zdalnego wyłączenia.

Ręczne rozruszniki CEAG mają tak precyzyjny czas zadziałania, że równie dobrze nadają się do ochrony silników w wykonaniu Ex-e, jak i Ex-d - po prostu dla bezpieczeństwa.

Parametr Specyfikacja
Oznaczenie zgodnie z 2014/34/UE II 2 G Ex ed IIC T5/T6 / II 2 D Ex tD A21 IP66 T80 °C
Certyfikat badania typu WE PTB 99 ATEX 1162
Certyfikat zgodności IECEx IECEx BKI 08.0014
Oznaczenie zgodnie z IECEx Ex d IIC T6 / Ex tD A21 IP66 T80 °C
Dopuszczalna temperatura otoczenia przy T6, Ie ≤ 16 A: –20 °C do +40 °C
przy T5, Ie > 16 A ≤ 25 A: –20 °C do +55 °C
Napięcie znamionowe do maks. 690 V
Prąd znamionowy maks. 25 A
Prąd znamionowy styku pomocniczego maks. 2 A
Częstotliwość 50/60 Hz
Znamionowa zdolność łączeniowa/rozłączania AC-3 wg EN 60947-4-1 Ue 690 V / Ie 25 A
Zabezpieczenie bezpiecznikiem patrz tabela
Wyzwalanie podnapięciowe wyzwalanie przy 15 – 75 % Un
możliwość załączenia przy U > 80 % Uc
Złącza przyłączeniowe Styk główny: 10 mm²
Styk pomocniczy/sygnałowy: 2 x 0,75 – 4,0 mm²
Charakterystyka termiczna wyzwalania T II
Klasa ochronności I
Stopień ochrony wg EN 60529 IP66
Przepusty kablowe / otwory montażowe Zakres 0,1 – 6,3 A: 2 x M25 – patrz szczegóły zamówienia
Zakres 6,3 – 25 A: 2 x M32 – patrz szczegóły zamówienia + opcjonalny metalowy kołnierz z gwintem
Masa ok. 2,5 kg
Materiał obudowy poliester wzmocniony włóknem szklanym
Kolor obudowy czarny
Możliwość kłódkowania możliwość zablokowania w pozycji OFF za pomocą 3 ogólnodostępnych kłódek (⌀ maks. 6 mm)
